关键参数速览
- 正向电压 VF
- 1.3
- 反向电压 VR
- 100
- 正向电流 IF
- 80
- 集电极-发射极电压 VCEO
- 50
- 隔离电压 VISO
- 4500(AC, 1Sec, R.H.≤60%)
- 工作温度 TA
- 50
产品特点 Features
- 参数 符号 条件 额值 单位
- 隔离电阻 R V =500V, R.H.≤60% 1011
- S S Ω
- 隔离电压 V ISO AC, 1Sec, R.H.≤60% 5000 Vrms
- 最大工作隔离电压 V -25~85℃ 500 V
- 参数 符号 条件 最小值 典型值 最大值 单位
- 上升之间 t — 2 —
- 下降时间 t f — 2 — μs
- 开启时间 t V CC =10 V — 3 —
- IC= 50mA,
- I F =200mA — 100 —
- 关断时间 t R =75Ω off
- 开关频率 fco — 250 — kHZ
- 2023-7-3
- DS-CY4N29,CY4N30,CY4N31,CY4N32,CY4N33-CN-V01
- Proprietary & Confidential
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额值 | 单位 |
|---|---|---|---|
| 正向电流 | I | 80 | mA |
| 正向峰值电流 | I | 3(t ≤10μs） | A |
| 反向电压 | V | 3 | V |
| 结温 | T | 125 | ℃ |
| 集电极-发射极电压 | V | 30 | V |
| 发射极-集电极电压 | V | 6 | V |
| 输出功率 | P | 150 | mW |
| 结温 | T | 125 | ℃ |
| 储存温度 | T | -55~125 | ℃ |
| 工作温度 | T | -55~100 | ℃ |
| 焊接温度 | T | 260(10s) | ℃ |
| 总功耗 TA=25 | P | 250 | mW |
| 总功耗降额 25°C | P /℃ | -2.5 | mW/℃ |
| 输入-输出隔离电压 | VISO | 4500(AC, 1Sec, R.H.≤60%) | Vrms |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 参数 | 符号 | 条件 | 额值 | 单位 |
|---|---|---|---|---|
| 隔离电阻 | R | V =500V, R.H.≤60% | 1011 | |
| S | S | Ω | ||
| 隔离电压 | V ISO | AC, 1Sec, R.H.≤60% | 5000 | Vrms |
| 最大工作隔离电压 | V | -25~85℃ | 500 | V |
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 正向电压 | I =10 mA | 1.0 | 1.15 | 1.3 | V | |
| 输入 反向电流 | I | V R =3 V | — | — | 100 | μA |
| 输入电容 | V=0, f=1MHz | — | 30 | — | pF | |
| 集电极-发射极击穿电压 | I =0.5mA | 50 | — | — | V | |
| 发射极-集电极击穿电压 | I =0.1mA | 6 | — | — | V | |
| 输出 | V =24V | — | 10 | 100 | nA | |
| V =24V,Ta=85℃ | — | 2 | 50 | μA | ||
| 输出电容（集电极-发射极） | V=0,f=1MHz | — | 150 | — | pF | |
| CY4N32 CY4N33 | % | |||||
| 500 | — | — | ||||
| CY4N29 CY4N30 | % |

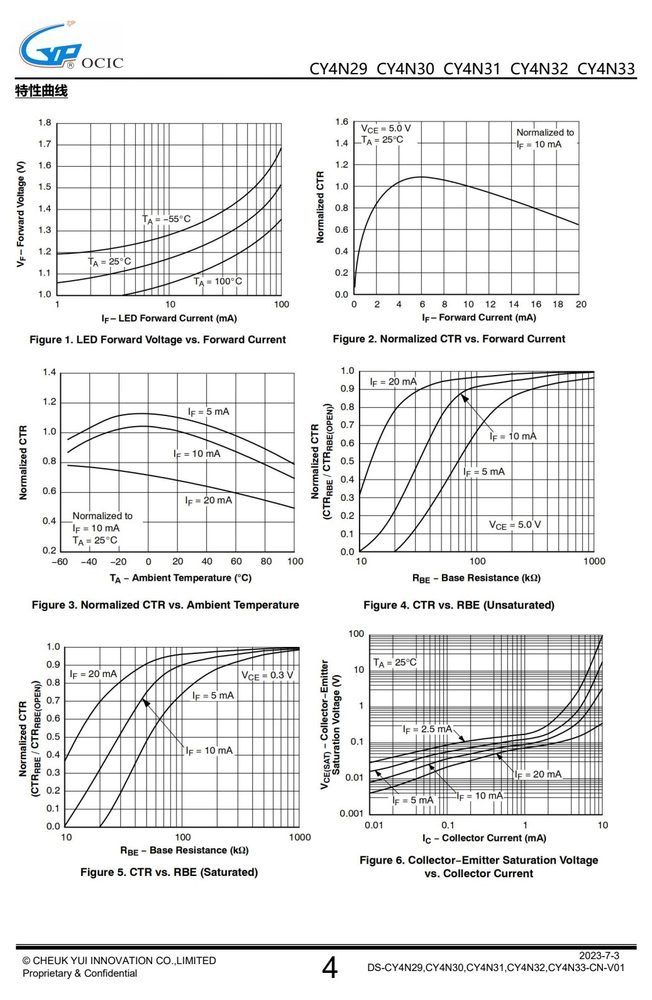

特性曲线（Typical Performance Curves）
应用领域 Applications
产品应用与封装尺寸
图纸取自该型号原厂规格书的应用电路与封装尺寸章节，点击图片可放大查看原始尺寸标注。
