Name: OCIC CYAQW210S4(TP)
Brand: OCIC
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	CYAQW212	CYAQW215	CYAQW217	CYAQW210	CYAQW214	CYAQW216	备注
LED 正向电流	I				50mA
LED 反向电压	V				5V
峰值正向电流	I				1A
输入功率	P				75mW
	V	60V	100V	200V	350V	400V	600V
持续负载电流		0.50A	0.30A	0.16A	0.13A	0.12A	0.04A
输出 (AC 峰值)	I L	(0.60A)	(0.35A)	(0.20A)	(0.16A)	(0.15A)	(0.05A)	( ):表示单通道
峰值负载电流								100 ms (1
	Ipeak	1.0A	0.9A	0.48A	0.36A	0.30A	0.12A
输出功率	P OUT				800mW
整体功率	P T				850mW
I/O 隔离电压	Viso			5000V	AC
极限温度工作温度	Topr			–40C	to +85C			低温不结冰
储存温度	Tstg			–40°C ~	+ 100°C

数据来源：原厂规格书

参数	符号	CYAQW212	CYAQW215	CYAQW217	CYAQW210	CYAQW214	CYAQW216	备注
	典型值			1.2	mA
LED 工作电流	I							IL= 最大值
	最大值			3.0	mA
	典型值			0.4	mA
输入 LED 关断电流	I							IL= 最大值
	最大值			1.1	mA
	典型值			1.14 (1.25 V	at IF = 50 mA)
LED 正向压降	V 最大值				1.5V			IF= 5 mA
	典型值	0.83 	2.3 	11 	23 	30 	70 	I F =5mA,IL=大
导通电阻	R							值,通电时＝1
输出	最大值	2.5 	4.0 	15 	35 	50 	120 	秒以下 IF= 0，IL= 最
关断漏电	最大值 I Leak			1	A			大值
	典型值	0.65ms	0.60 ms	0.25 ms	0.25 ms	0.31 ms	0.28 ms	IF= 5mA
	最大值 ON	2 ms	2 ms	1.0 ms	0.5 ms	0.5 ms	0.5 ms	IL= 最大值
	典型值	0.08 ms	0.06 ms	0.05 ms	0.05 ms	0.05 ms	0.04 ms	IF= 5mA
传输	最大值 OFF			0.2	ms			IL= 最大值

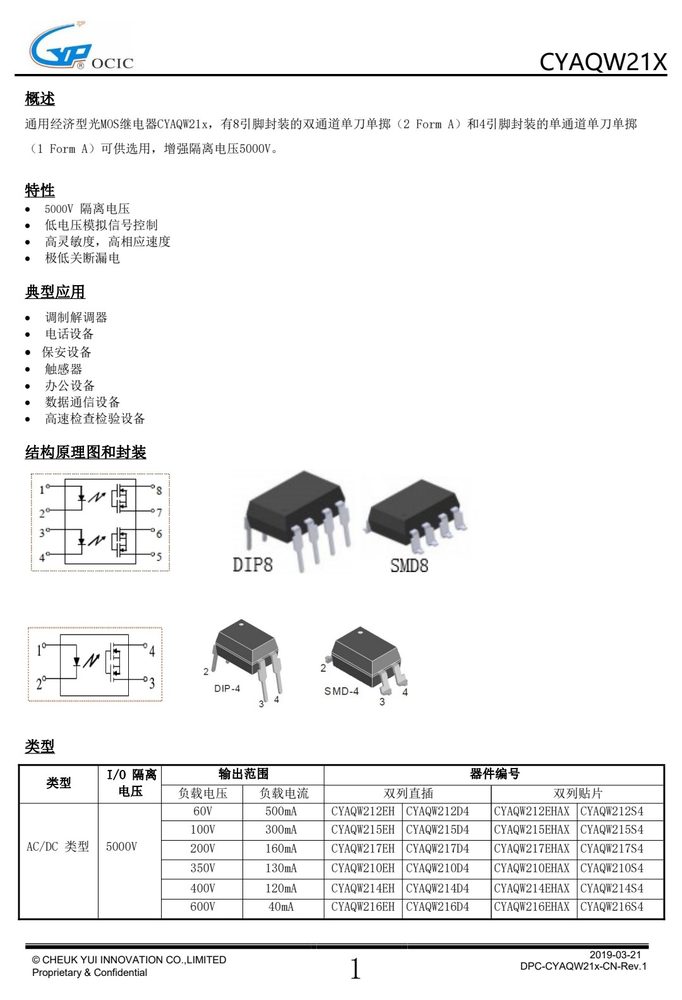

 调制解调器 电话设备 保安设备 触感器 办公设备 数据通信设备 高速检查检验设备结构原理图和封装I/O 隔离输出范围器件编号电压负载电压负载电流双列直插双列贴片1 2019-03-21Proprietary & Confidential

规格书为原厂公开资料，点击在新窗口打开下载。
