TB67S109AFNG(O,EL) 栅极驱动光耦

正向电流 IF circumstances. The TB67S109A电源电压 VCC 6.0工作温度 TA -20 to 85

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符,本页不放同系列近似图;如需实物照片,请联系销售获取本批次实拍。

引脚定义与内部结构

引脚符号名称
24NC
23NC
22GND
21OUTB-
20OUTB-
19GND
18GND
17OUTA-
16OUTA-
15GND
14NC
13NC
48VREFA
47VREFB
46GND
44LO
43NC
42NC
41VCC
40NC
39VM
38NC
37NC
36RSB
35RSB
34NC
33OUTB+
32OUTB+
31NC
30NC
29GND
28NC
27OUTB-
26OUTB-
25GND
数据来源:原厂规格书引脚图

关键参数速览

正向电流 IF
circumstances. The TB67S109A
电源电压 VCC
6.0
工作温度 TA
-20 to 85

产品特点 Features

  • BiCD process integrated monolithic IC.
  • Capable of controlling 1 bipolar stepping motor. P-WQFN48-0707-0.50-003
  • PWM controlled constant-current drive.
  • Weight 0.10g (typ.)
  • Allows full, half, quarter, 1/8, 1/16, 1/32 step operation.
  • Low on-resistance (High + Low side=0.49Ω(typ.)) MOSFET
  • FNG output stage.
  • High efficiency motor current control mechanism (Advanced
  • Dynamic Mixed Decay)
  • High voltage and current (For specification, please refer to absolute
  • TB67S109AFTG/FNG
  • TB67S109A Block diagram
  • DMODE0 Motor
  • OSC-Clock
  • Standby Oscillator
  • Converter

绝对最大额定值 Absolute Maximum Ratings(TA = 25°C)

超过下表数值可能造成器件永久损坏,设计时请留余量。

特性符号额定值单位备注
Motor power supplyVM50V ―
Motor output voltageVout50V ―
Motor output currentIout4.0A (Note1)
Internal Logic power supplyVCC6.0V Whenexternally applied.
VIN(H)6.0V ―
VIN(L)-0.4V ―
MO output voltageVMO6.0V ―
LO output voltageVLO6.0V ―
MO Inflow currentIMO30mA ―
LO Inflow currentILO30mA ―
WQFN48PD1.3W (Note2)
HTSSOP48PD1.3W (Note2)
Operating temperatureTOPR-20 to 85°C ―
Storage temperatureTSTR-55 to 150°C ―
Junction temperatureTj(max)150°C ―
considerations, depending onambient temperatureandboard conditions.
maximum junction temperature,Tj (max), willnot exceed120°C.
moment. Do not exceed any ofthese ratings.
voltage exceeding its rated maximumis applied.
described later should also bereferred to.
Operation Ranges (Ta=-20 to85°C)
Motor power supplyVM 1024 47V ―
Motor output currentIout ―1.5 3.0A (Note1)
VIN(H) 2.0― 5.5V Logicinput High Level
VIN(L) 0― 0.8V Logicinput Low Level
MO output pin voltageVMO ―3.3 5.0V ―
LO output pin voltageVLO ―3.3 5.0V ―
Clock input frequencyfCLK ―― 100kHz ―
Chopper frequencyfchop(range) 4070 150kHz ―
Vref input voltageVref GND 232.0 3.6V ―2020-2-4
数据来源:原厂规格书

电气特性 Electrical Characteristics(TA = 25°C)

特性符号测试条件最小典型最大单位
50%90%2650% 90% 50%10%2020-2-4

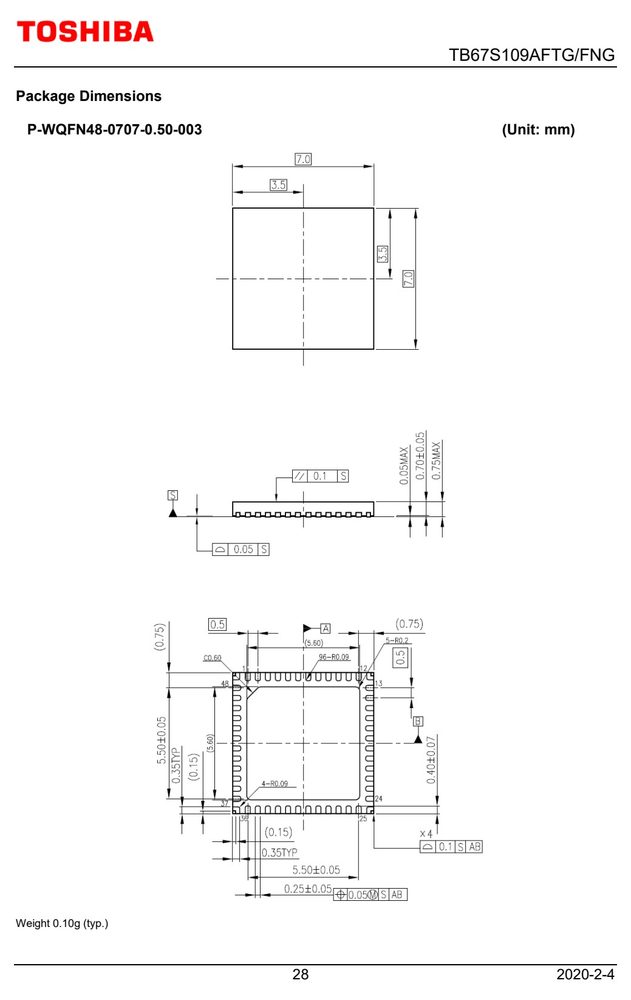

产品应用与封装尺寸

图纸取自该型号原厂规格书的应用电路与封装尺寸章节,点击图片可放大查看原始尺寸标注。
