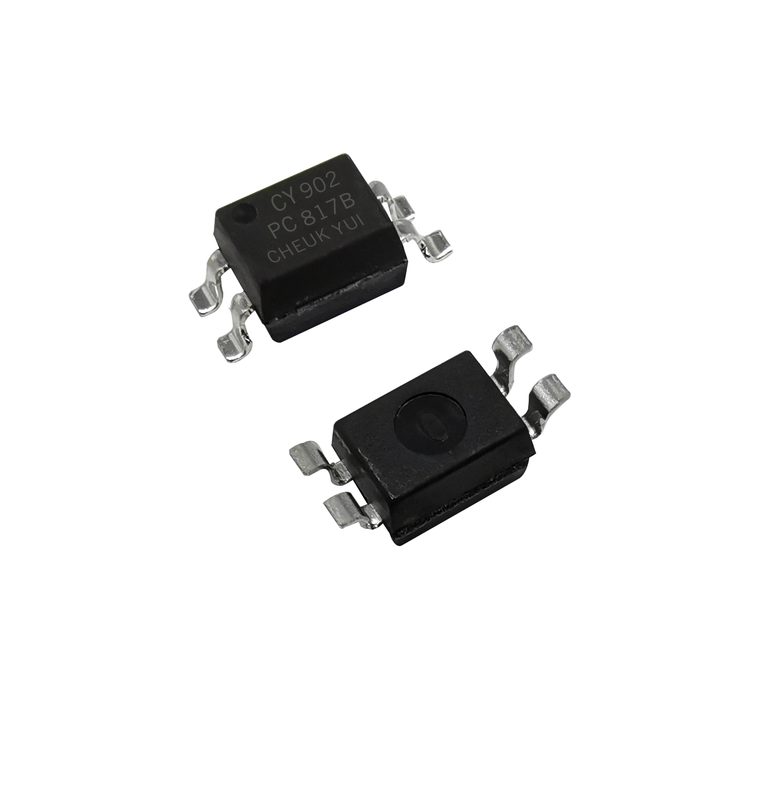

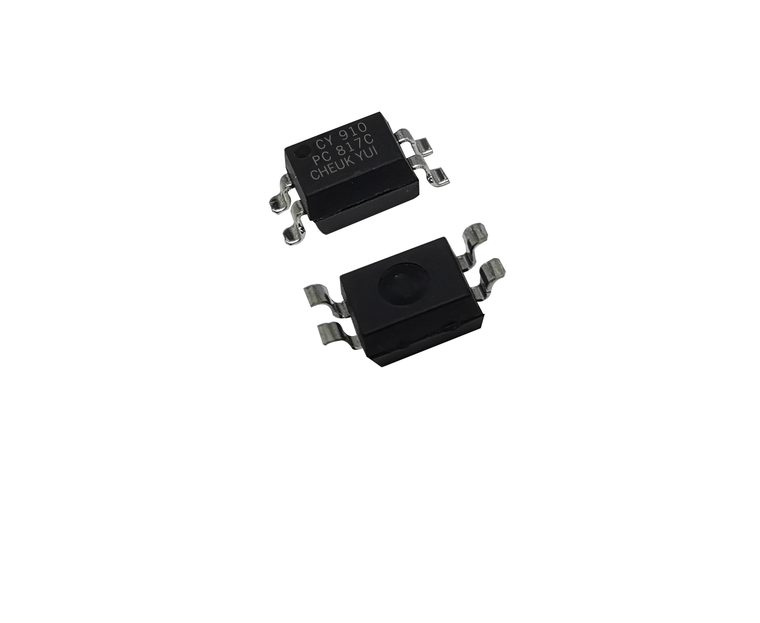

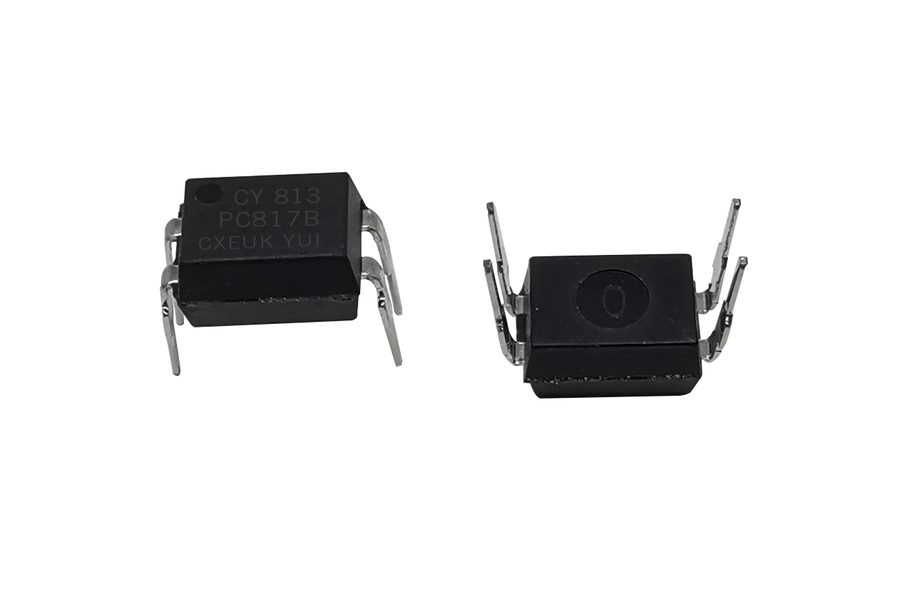

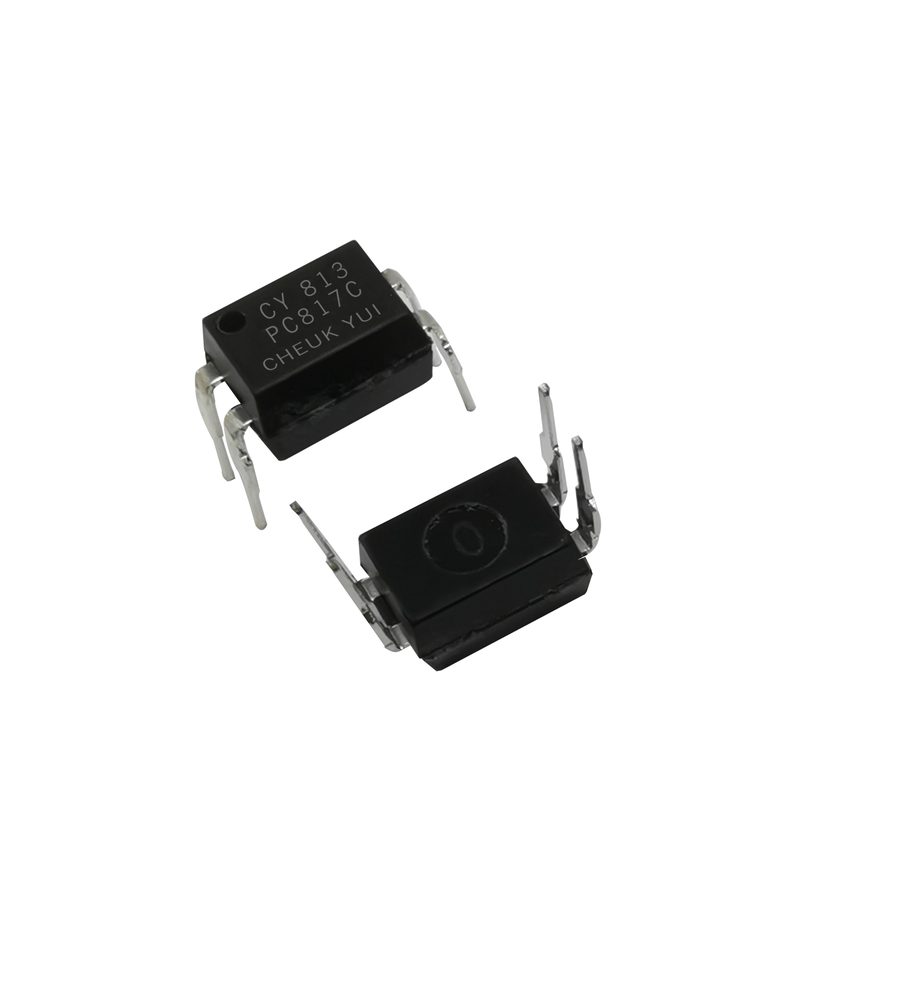

产品实拍

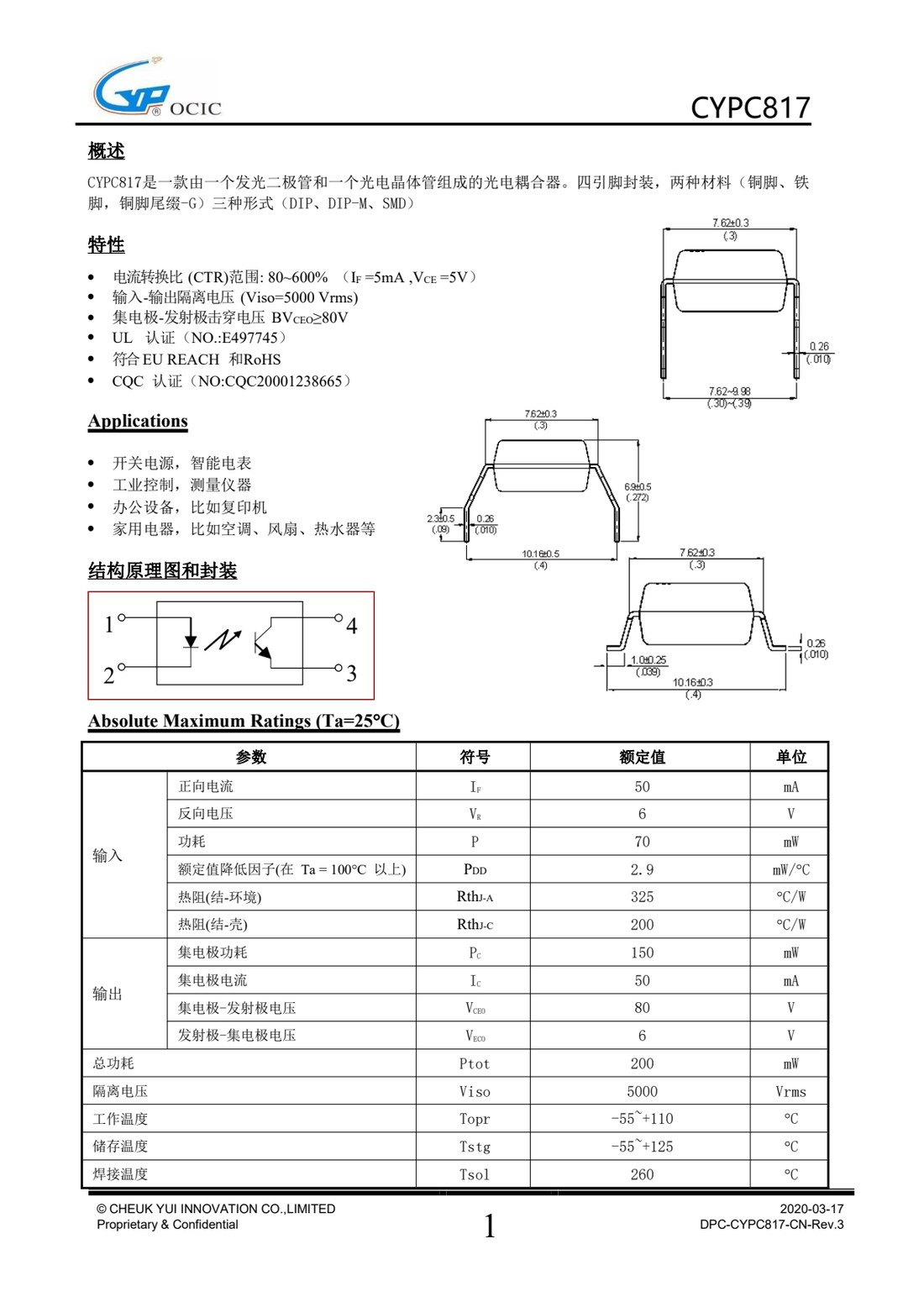

结构原理图与封装尺寸
下列图纸取自原厂规格书，供选型比对与 PCB 设计时参考。
图纸来源：原厂规格书 DPC-CYPC817-CN-Rev.3 第 1 / 5 / 7 页 · © CHEUK YUI INNOVATION CO., LIMITED
在售型号一览
下表为本站常备现货的 CYPC817 系列型号。后缀 A / B / C / D 为电流转换比（CTR）档位，-TP2 为 SMD 贴片供货形式。字母档位不同，可直接按电路对 CTR 的要求选型。
| 型号 | 封装 | CTR 档位 | 隔离电压 | 工作电流 | 认证 |
|---|---|---|---|---|---|
| CYPC817A | DIP-4 | A | 5000 Vrms | 5 mA | UL / CQC / RoHS / REACH / EU REACH |
| CYPC817B | DIP-4 | B | 5000 Vrms | 5 mA | UL / CQC / RoHS / REACH / EU REACH |
| CYPC817C | DIP-4 | C | 5000 Vrms | 5 mA | UL / CQC / RoHS / REACH / EU REACH |
| CYPC817D | DIP-4 | D | 5000 Vrms | 5 mA | UL / CQC / RoHS / REACH / EU REACH |
| CYPC817(A-TP2) | SMD-4 | A | 5000 Vrms | 5 mA | UL / CQC / RoHS / REACH / EU REACH |
| CYPC817(B-TP2) | SMD-4 | B | 5000 Vrms | 5 mA | UL / CQC / RoHS / REACH / EU REACH |
| CYPC817(C-TP2) | SMD-4 | C | 5000 Vrms | 5 mA | UL / CQC / RoHS / REACH / EU REACH |
| CYPC817(D-TP2) | SMD-4 | D | 5000 Vrms | 5 mA | UL / CQC / RoHS / REACH / EU REACH |
数据来源：规格书 DPC-CYPC817-CN-Rev.3 · CTR 分档见下方「CTR 分级表」
替代对照 · 可直接替换的进口型号
CYPC817 系列对标以下进口型号，引脚兼容：
| 可替代进口型号 | 原厂品牌 | 对应 CYPC817 型号 |
|---|---|---|
| PC817 | 夏普 SHARP | 全系列 8 个型号 |
| LTV817 | 光宝 LITEON | 全系列 8 个型号 |
| EL817 | 亿光 EVERLIGHT | 全系列 8 个型号 |
绝对最大额定值（Ta = 25°C）
超过下表所列数值可能造成器件永久损坏，设计时请保留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| 输入 | |||
| 正向电流 | IF | 50 | mA |
| 反向电压 | VR | 6 | V |
| 功耗 | P | 70 | mW |
| 额定值降低因子（Ta=100°C 以上） | PDD | 2.9 | mW/°C |
| 热阻（结-环境） | RthJ-A | 325 | °C/W |
| 热阻（结-壳） | RthJ-C | 200 | °C/W |
| 输出 | |||
| 集电极功耗 | PC | 150 | mW |
| 集电极电流 | IC | 50 | mA |
| 集电极-发射极电压 | VCEO | 80 | V |
| 发射极-集电极电压 | VECO | 6 | V |
| 整体 | |||
| 总功耗 | Ptot | 200 | mW |
| 隔离电压 | Viso | 5000 | Vrms |
| 工作温度 | Topr | -55 ~ +110 | °C |
| 储存温度 | Tstg | -55 ~ +125 | °C |
| 焊接温度 | Tsol | 260 | °C |
数据来源：规格书 DPC-CYPC817-CN-Rev.3 第 1 页
光电特性（Ta = 25°C）
| Parameter | Symbol | Condition | Min. | Typ. | Max. | Unit |
|---|---|---|---|---|---|---|
| 输入 | ||||||
| 正向电压 | VF | IF=20mA | — | 1.2 | 1.4 | V |
| 反向电流 | IR | VR=4V | — | — | 10 | µA |
| 终端电容 | Ct | V=0, f=1kHz | — | 30 | 250 | pF |
| 输出 | ||||||
| 集电极暗电流 | ICEO | VCE=20V | — | — | 100 | nA |
| 集电极-发射极击穿电压 | BVCEO | IC=0.1mA, IF=0 | 80 | — | — | V |
| 发射极-集电极击穿电压 | BVECO | IE=10µA, IF=0 | 6 | — | — | V |
| 传输特性 | ||||||
| 电流转换比 | CTR | IF=5mA, VCE=5V | 80 | — | 600 | % |
| 集电极-发射极饱和压降 | VCE(sat) | IF=20mA, IC=1mA | — | 0.1 | 0.2 | V |
| 隔离电阻 | RISO | DC500V, 40~60% R.H. | 5×10¹⁰ | 1×10¹¹ | — | Ω |
| 隔离电容 | Cf | V=0, f=1MHz | — | 0.6 | 1.0 | pF |
| 截止频率 | Fc | VCE=5V, IC=2mA, RL=100Ω, -3dB | — | 80 | — | kHz |
| 开关时间 | ||||||
| 上升时间 | Tr | VCE=2V, IC=2mA, RL=100Ω | — | 4 | 18 | µs |
| 下降时间 | Tf | VCE=2V, IC=2mA, RL=100Ω | — | 3 | 18 | µs |
* CTR = IC / IF × 100% · 数据来源：规格书 DPC-CYPC817-CN-Rev.3 第 2 页
CTR 分级表 · 怎么选档位
电流转换比 CTR 决定"用多小的输入电流能驱动多大的输出电流"。IF = 5mA、VCE = 5V、Ta = 25°C 条件下：
| 档位标志 | CTR 最小值 | CTR 最大值 | 适用 |
|---|---|---|---|
| A | 80 % | 160 % | 常规开关、低速隔离 |
| B | 130 % | 260 % | 通用型，最常用 |
| C | 200 % | 400 % | 需降低输入驱动电流 |
| D | 300 % | 600 % | 微功耗、电池供电设备 |
另有组合档位可放宽区间、提高供货灵活度：
| 组合档位 | CTR 范围 |
|---|---|
| A or B | 80 ~ 260 % |
| B or C | 130 ~ 400 % |
| C or D | 200 ~ 600 % |
选型提示：CTR 越高，同样的输入电流能驱动更大的输出电流。原用 PC817 的电路若未标注档位，建议先按 B 档试产验证；对功耗敏感的设计可选 C / D 档以降低 LED 侧电流。三档、四档组合区间请见规格书第 2 页原表。
封装形式与尺寸
- 封装形式
- DIP（直插）、DIP-M（M 型）、SMD（贴片）三种
- 引脚数
- 4
- 引脚材料
- 铜脚 / 铁脚，铜脚型号尾缀 -G
- 引脚间距
- 2.54 mm（0.1 inch）
- DIP-4 排宽
- 7.62 mm（0.3 inch）
- SMD-4 体宽
- 10.16 mm（0.4 inch）

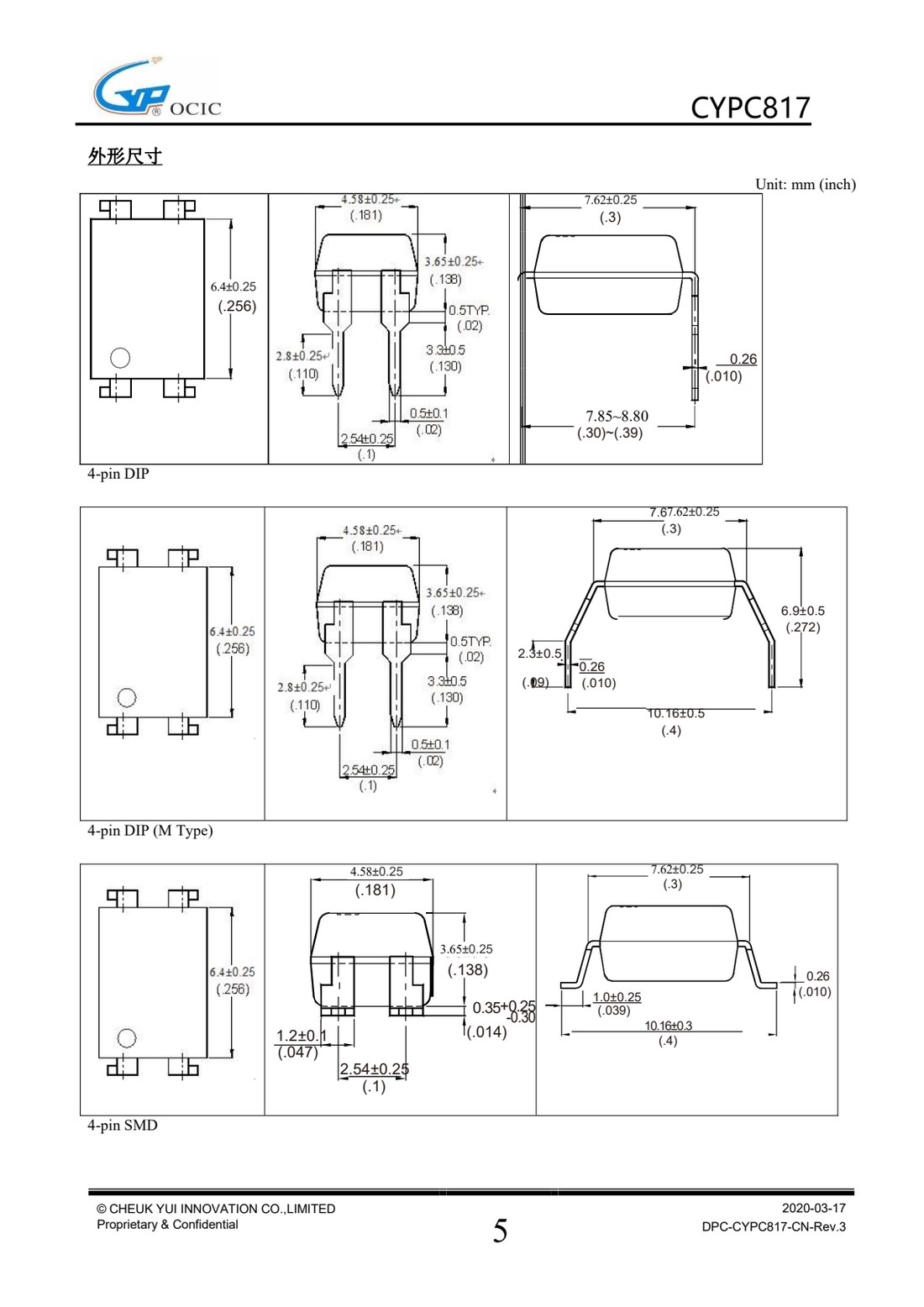

完整外形尺寸标注图（含公差与引脚定义）请见规格书第 5 页原图，可直接下载 PDF 查阅。
丝印识别（Device Marking）
器件表面丝印按以下顺序标识，可用于来料核对与原厂追溯：
CYPC817X | CHEUK YUI | X 年份 XX 周期
第 1 行：型号前缀 CY + 型号 PC817 + 档位（CTR Rank：A、B、C、D 或无） 第 2 行：卓睿科英文名称 第 3 行：生产年份 + 周期

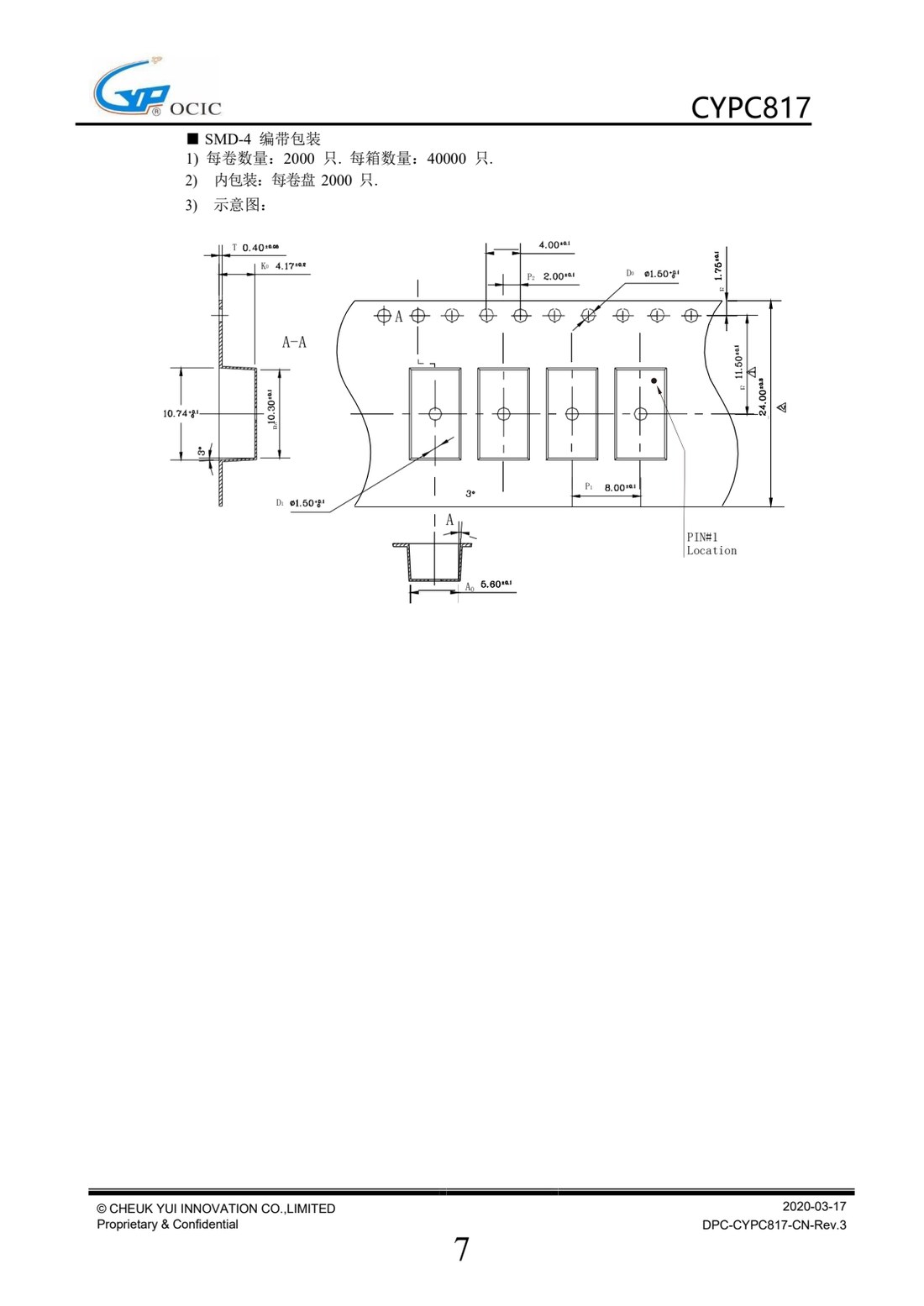

包装信息
| 封装 | 包装方式 | 最小包装 | 箱规 |
|---|---|---|---|
| SMD-4 | 卷盘 φ330mm | 2000 只 / 盘，5 盘 / 盒，每箱 40000 只 | 盒 350×340×108 mm 箱 458×365×350 mm |
| DIP-4 | 管装（500×12×11mm） | 100 只 / 管，60 管 / 盒，6 盒 / 箱 | — |
编带首尾端空不少于 200mm · 数据来源：规格书第 6-7 页
应用领域
典型用途包括：电气绝缘、电平转换、级间耦合、开关电路、信号隔离与远距离信号传输。输入侧红外发光二极管与输出侧光敏晶体管之间通过光信号耦合，实现电气隔离，可抑制共模干扰、保护低压控制电路。
常见问题
CYPC817 能直接替换 PC817 / LTV817 / EL817 吗？
封装与主要电气参数（隔离电压 5000Vrms、BVCEO ≥ 80V、CTR 分档）对标原型号，多数应用可引脚兼容替换。涉及安规认证或批量生产前，建议先做小批量上板验证。
A / B / C / D 档位之间能混用吗？
四档的隔离耐压、封装、引脚定义完全一致，差别只在 CTR 区间。同一批板卡建议统一档位，避免输出侧驱动能力不一致。
有没有现货？最小起订量多少？
该系列为公司常备库存型号，支持样品申请与批量供货，具体起订量与交期请电话或微信确认。
规格书和认证资料怎么拿？
本页面可直接下载 DPC-CYPC817-CN-Rev.3 规格书与丝印说明；UL（E497745）、CQC（CQC20001238665）、RoHS、REACH 等认证证书请联系业务索取。
资料下载
规格书版本：DPC-CYPC817-CN-Rev.3 · 发布日期 2020-03-17 · © CHEUK YUI INNOVATION CO., LIMITED
相关型号
使用注意事项
卓睿研发会持续不断改善质量、可靠性、功能或设计，保留在任何时候修改此规格的权利，恕不另行通知。客户下订单之前请确认手头的资料是最新版本。请遵守产品规格书使用；如需要用于军事、核电控制、医疗、生命维持或救生等可能导致人身伤害的设备或装置，请联系销售代表获取建议。使用此产品时请采取措施防止静电损坏。
