产品实拍图
本页为博科信现货实拍（器件丝印 见规格书）。图片已加防盗水印，需要最新批次照片或未加水印原图请联系销售；点击图片可放大。

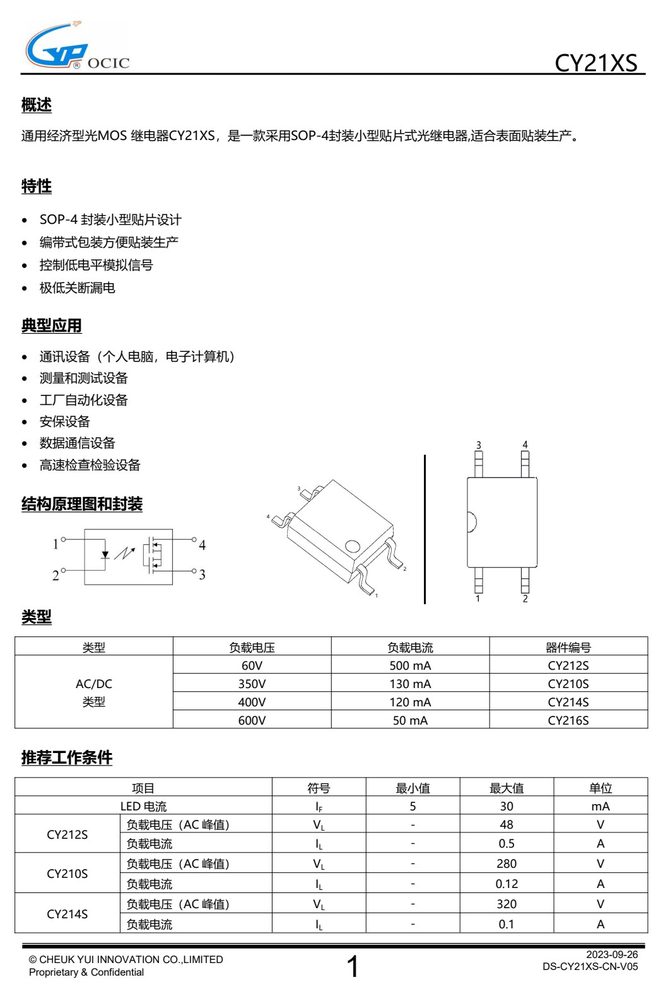

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 反向电压 VR
- 5V
- 正向电流 IF
- 50 mA
- 隔离电压 VISO
- 1500V
- 工作温度 TA
- +85°C
产品特点 Features
- 2023-09-26
- DS-CY21XS-CN-V05
- Proprietary & Confidential
- CY21XS
- LED 正向电流的电阻值示例
- Unit:mm
- 外观尺寸： 4-pin SOP
- A B D0 D1 E F
- 4.4±0.1 7.4±0.1 1.5+0.1/-0 1.5±0.1 1.75±0.1 7.5±0.05
- P0 P1 P2 t W K
- 4.0±0.15 8.0±0.1 2.0±0.1 0.25±0.03 16.0±0.2 2.4±0.1
- 4-pin SOP
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | CY212S | CY210S | CY214S | CY216S | 备注 |
|---|---|---|---|---|---|---|
| LED 正向电流 | I | 50mA | ||||
| LED 反向电压 | V | 5V | ||||
| 输入 | F=100H ,Duty | |||||
| 峰值正向电流 | I | 1A | factor=0.1% | |||
| 输入功率 | P | 75mW | ||||
| 负载电压(AC 峰值) | V | 60V | 350V | 400V | 600V | |
| 持续负载电流 (AC 峰值) | I | 0.5A | 0.13A | 0.12A | 0.05A AC, | DC峰值 |
| 峰值负载电流 | Ipeak | 1.5A | 0.3A | 0.25A | 0.15A 100 | ms (1 shot), VL= DC |
| 输出功率 | P | 500 | mW | |||
| 整体功率 | PT | 550 | mW | |||
| I/O 隔离电压 | Viso | 1500V | AC | |||
| 工作温度 | Topr | –40°C~ | +85°C | 低温不结冰 | ||
| 储存温度 | –40°C~ | +100°C |
数据来源：原厂规格书
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | CY212S | CY210S | CY214S | CY216S | 备注 |
|---|---|---|---|---|---|---|
| 典型值 | 0.9 | mA | ||||
| LED 工作电流 | I | IL= | 最大值 | |||
| 最大值 | 3.0 | mA | ||||
| 典型值 | 0.4 | mA | ||||
| 输入 LED 关断电流 | I | IL= | 最大值 | |||
| 最大值 | 1.1 | mA | ||||
| 典型值 | 1.25V(1.14V@I | =5mA) | ||||
| LED 正向压降 | V 最大值 | 1.5V | IF= | 50 mA | ||
| 典型值 | 0.85 | 17 | 25 | 52 I | =5mA, IL=最大值， | |
| 输出 | 最大值 | 2.5 | 25 | 35 | 120 | 通电时间＝1 秒以下 |
| 关断漏电 | 最大值 I | 1uA | IF= | 0，IL= 最大值 | ||
| 典型值 | 1.5 ms | 1 ms | 0.5 ms | 0.5 ms IF= | 5mA | |
| 最大值 | 3 ms | 3 ms | 2 ms | 2 ms IL= | 最大值 | |
| 传输特 | 典型值 | 0.1ms | 0.05ms | 0.08ms | 0.04ms IF= | 5mA |
| 性 | 最大值 | 1.0ms | IL= | 最大值 | ||
| I/O 电容 | 最大值 | 1.5pF | f=1MHz | |||
| 初始 I/O 隔离电 | 最小值 R | 1,000 | M | 500 V DC 2023-09-26 | ||
| DS-CY21XS-CN-V05 |

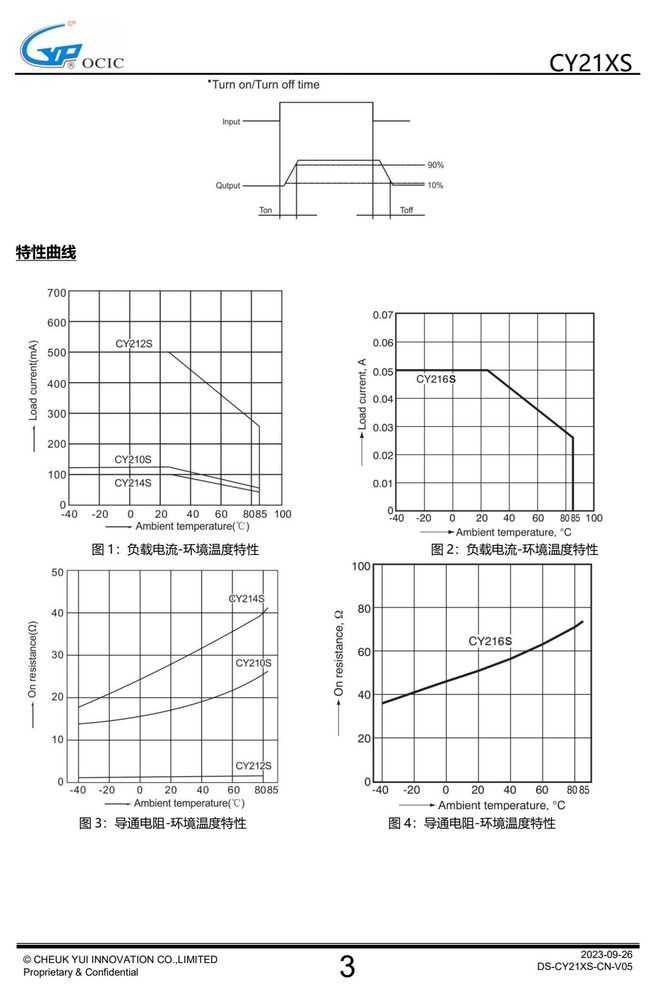

特性曲线（Typical Performance Curves）
