产品实拍图
-VG/01.jpg)

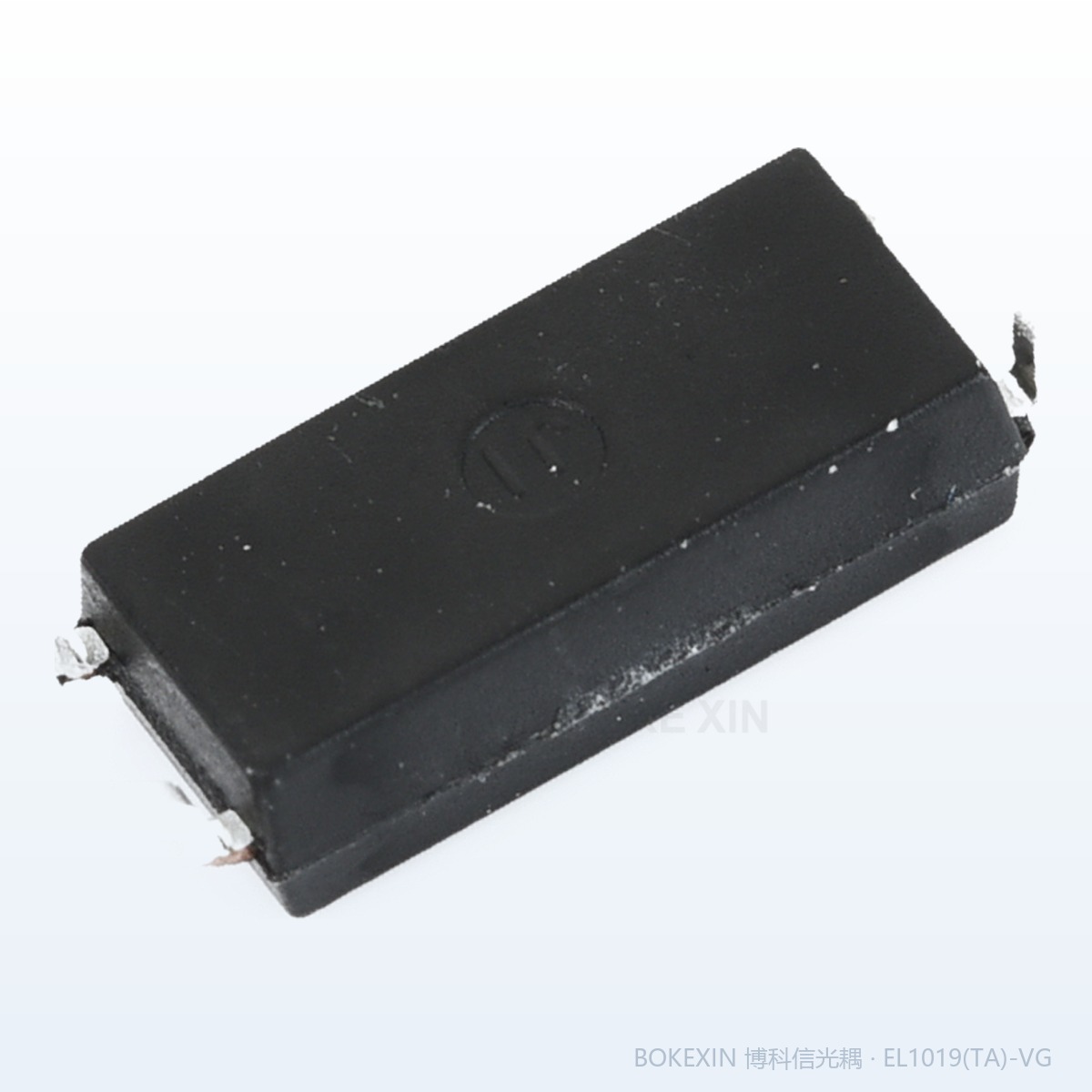

本页为博科信现货实拍（器件丝印 见规格书）。图片已加防盗水印，需要最新批次照片或未加水印原图请联系销售；点击图片可放大。
产品应用与封装尺寸

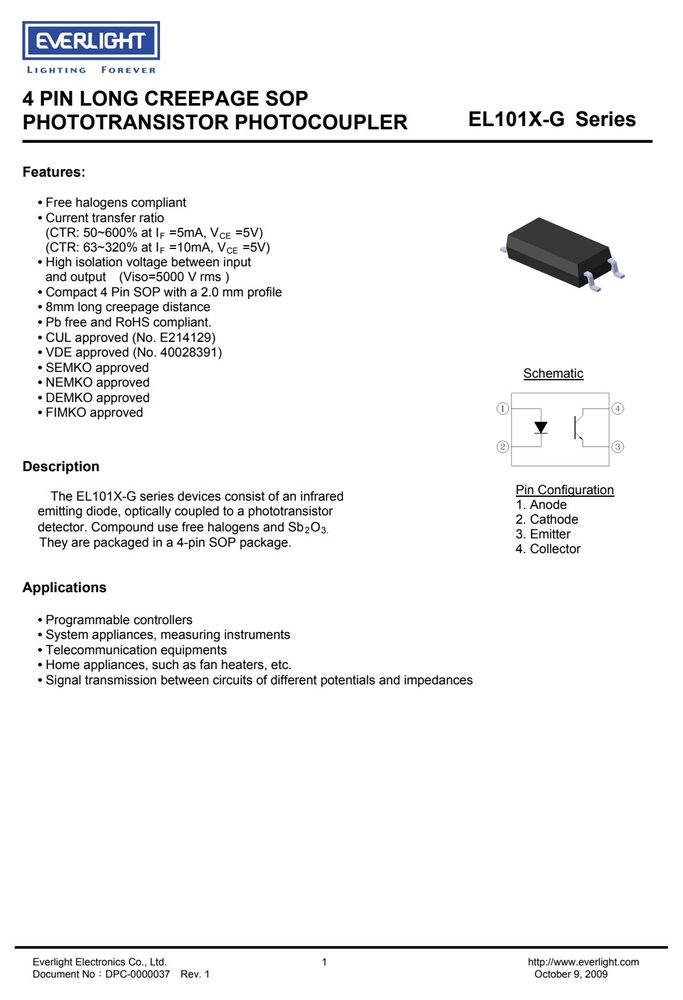

-VG-appcircuit.jpg)

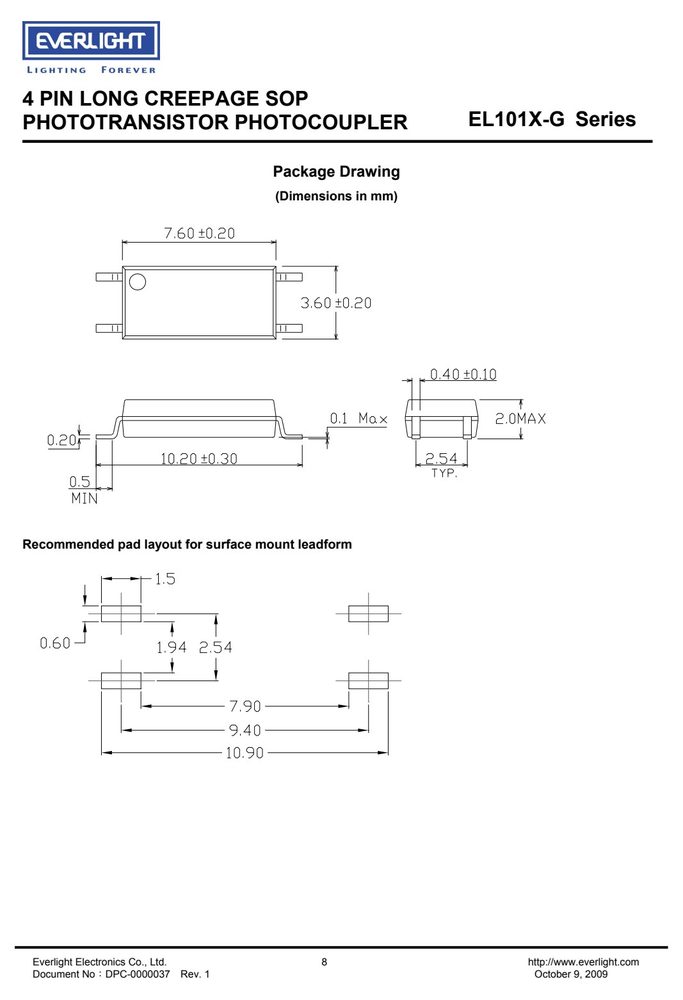

-VG-package.jpg)
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
引脚定义与内部结构
-VG-schematic.jpg)
| 引脚 | 符号 | 名称 |
|---|---|---|
| 1 | Anode | |
| 2 | Cathode | |
| 4 | Collector |
数据来源：原厂规格书引脚图
关键参数速览
- 正向电压 VF
- 50mA
- 正向电流 IF
- 60
- 集电极-发射极电压 VCEO
- 80
产品特点 Features
- Free halogens compliant
- Current transfer ratio
- (CTR: 50~600% at IF =5mA, VCE =5V)
- (CTR: 63~320% at IF =10mA, VCE = 5 V )
- High isolation voltage between input
- and output (Viso=5000 V rms )
- Compact 4 Pin SOP with a 2.0 mm profile
- 8mm long creepage distance
- Pb free and RoHS compliant.
- CUL approved (No. E214129)
- VDE approved (No. 40028391)
- SEMKO approved Schematic • NEMKO approved
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| Forward current | I | 60 | mA |
| Peak forward current (1us, pulse) | I | 1.5 | A |
| Power dissipation | P | 100 | mW |
| Power dissipation | P | 150 | mW |
| Collector current | I | 50 | mA |
| Collector-Emitter voltage | V | 80 | V |
| Emitter-Collector voltage | V | 7 | V |
| Total power dissipation | P | 250 | mW |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| 4 PIN LONG CREEPAGE | SOP | ||
| EL101X-G | Series | ||
| Operating temperature | T | -55 ~ +110 | °C |
| Storage temperature | T | -55 ~ +125 | °C |
| Soldering temperature | T | 260 | °C |
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 最小 | Typ.* | 最大 | 单位 | 条件 |
|---|---|---|---|---|---|---|
| Forward voltage | V | - | 1.45 | 1.5 | V I = | 50mA |
| Input capacitance | C | - | 50 | - | pF V = | 0, f = 1kHz |
| I | - | - | 100 | nA V | = 20V, I = 0mA | |
| current | CEO | CE | F | |||
| 80 | - | - | I = | 0.1mA | ||
| breakdown voltage | BV CEO | V C | ||||
| BV | 7 | - | - | V I = | 0.1mA | |
| breakdown voltage | ECO | E | ||||
| Transfer Characteristics | (T =25°C | unless | specified | otherwise) | ||
| EL1010 | 50 | - | 600 | |||
| EL1017 | 80 | - | 160 |
特性曲线（Typical Performance Curves）

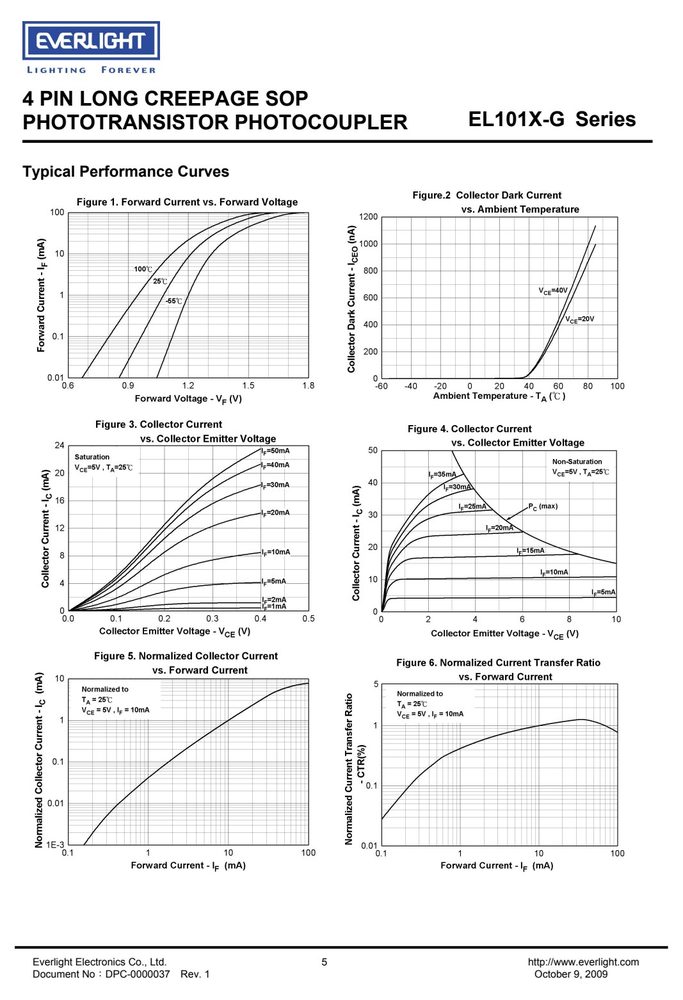

-VG-curves.jpg)
相关 / 可替代型号
以上型号来自规格书与型号命名比对，参数需以各自规格书为准；下单前请与销售确认封装与脚位。
订货信息与供货形式
| Y | = | 包装 | and | 包装2 | 包装3 | (TA, | TB | or | none). |
|---|---|---|---|---|---|---|---|---|---|
| EL101 | = | Part | No. |
