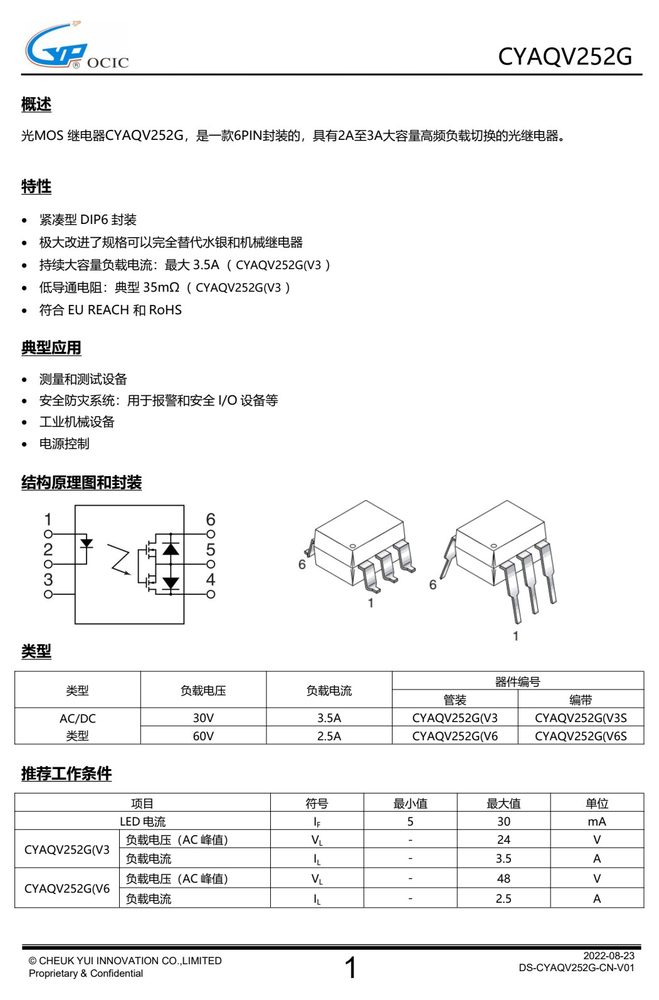

产品应用与封装尺寸
-appcircuit.jpg)
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 反向电压 VR
- 5V
- 隔离电压 VISO
- 1500V
- 工作温度 TA
- +85°C
产品特点 Features
- 初始 I/O 隔离电 最小值 R 1,000 M 1,000 M 500 V DC
- IF= 5mA, Duty=50%
- 最大工作频率 最大值 - 10cps
- ILx V = 100V*A
- 2022-08-23
- DS-CYAQV252G-CN-V01
- Proprietary & Confidential
- CYAQV252G
- 开启/关断时间
- CYAQV252G(V3 CYAQV252G(V6
- 外观尺寸：
- 6-pin DIP
- 6-pin SMD
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | CYAQV252G(V3 | CYAQV252G(V6 | 备注 |
|---|---|---|---|---|
| LED 正向电流 | I | 50mA | ||
| LED 反向电压 | V | 5V | ||
| 峰值正向电流 | I | 1A | f=100H ,Duty Ratio=0.1% | |
| 输入功率 | P | 75mW | ||
| 负载电压(AC 峰值) | V | 30V | 60V | |
| A | 3.5A | 2.5A | AC, DC峰值 | |
| 持续负载电流 (AC 峰值) | I B | 4.0A | 3.5A | |
| C | 6.0A | 5.0A | ||
| 峰值负载电流 | Ipeak | 6A | 6A | 100 ms (1 shot), V = DC |
| 输出功率 | P | 600mW | ||
| 整体功率 | PT | 650mW | ||
| I/O 隔离电压 | Viso | 1500V | AC | |
| 工作温度 | Topr | –40°C~ | +85°C | 低温不结冰 |
| 储存温度 | –40°C~ | +100°C |
数据来源：原厂规格书
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | CYAQV252G(V3 | CYAQV252G(V6 | 备注 |
|---|---|---|---|---|
| 典型值 | 0.55 mA | 0.5 mA | ||
| LED 工作电流 | I | IL= 100mA | ||
| 最大值 | 3.0 mA | 3.0 mA | ||
| 典型值 | 0.2 mA | 0.2 mA | ||
| 输入 LED 关断电流 | I | IL= 100mA | ||
| 最大值 | 0.45mA | 045mA | ||
| 典型值 | 1.14V(1.32V@I | =50mA) | ||
| LED 正向压降 | V 最大值 | 1.5V | IF= 5 mA | |
| 典型值 | 0.035 | 0.08 | I =5mA, I =最大值， | |
| 最大值 | 0.08 | 0.12 | 通电时间＝1 秒以下 | |
| 典型值 | 0.018 | 0.04 | I =5mA, I =最大值， | |
| 输出 | 最大值 | 0.04 | 0.06 | 通电时间＝1 秒以下 |
| 典型值 | 0.01 | 0.02 | I =5mA, I =最大值， | |
| 最大值 | 0.02 | 0.03 | 通电时间＝1 秒以下 | |
| 关断漏电 | 最大值 I | 1uA | IF= 0，IL= 最大值 | |
| 典型值 | 1.1 ms | 1.1 ms | IF= 5mA | |
| 最大值 | 5.0 ms | 5.0 ms | IL= 100 mA, VL=10V | |
| 典型值 | 0.1ms | 0.25ms | IF= 5mA | |
| 传输 | 最大值 | 0.5ms | 0.5ms | IL= 100 mA, VL=10V |

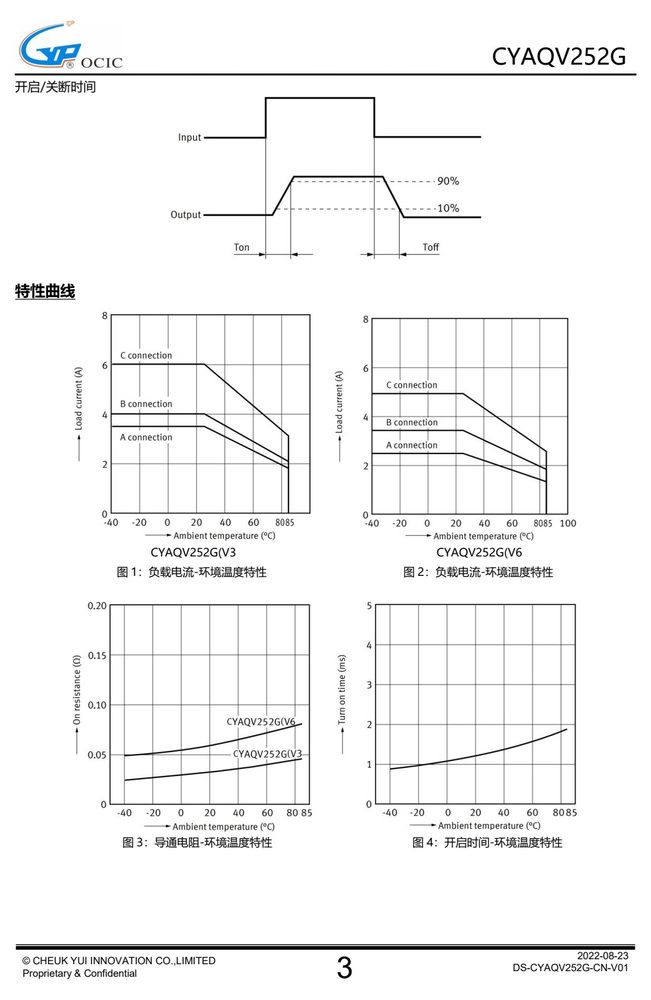

特性曲线（Typical Performance Curves）
-curves.jpg)
