产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
引脚定义与内部结构
| 引脚 | 符号 | 名称 |
|---|---|---|
| 5 | V | |
| 6 | A | |
| 7 | B | |
| 8 | V |
数据来源：原厂规格书引脚图
关键参数速览
- 电源电压 VCC
- 5.5 V

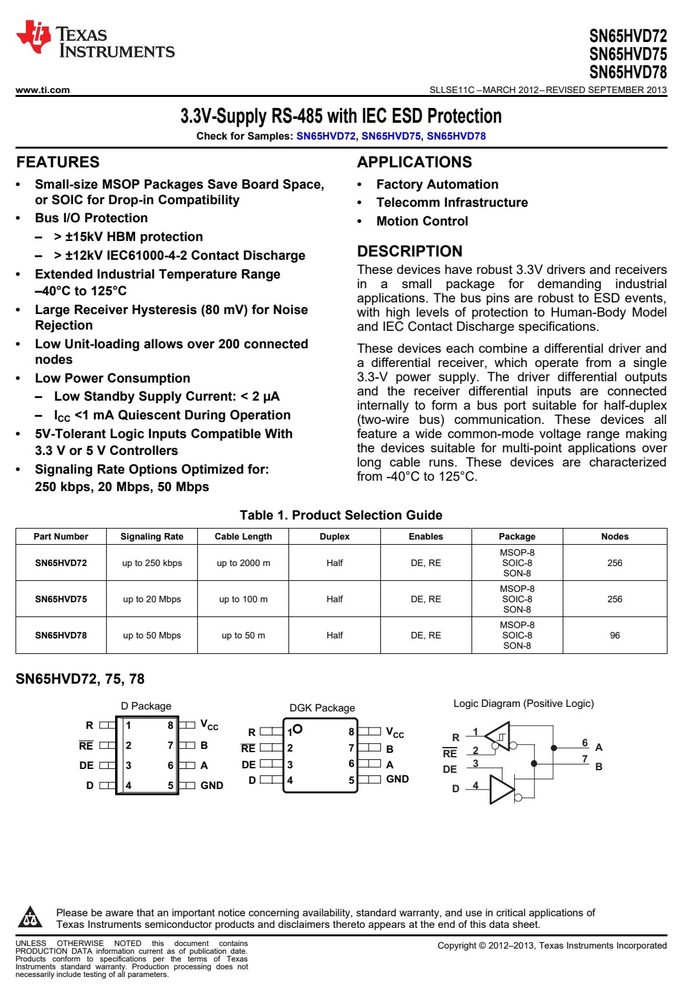

产品特点 Features
- Small-size MSOP Packages Save Board Space, • Factory Automation or SOIC for Drop-in Compatibility
- Telecomm Infrastructure
- Bus I/O Protection • Motion Control
- > ±15kV HBM protection
- SN65HVD72
- SN65HVD75
- SN65HVD78
- Table 2. DRIVER FUNCTION TABLE
- INPUT ENABLE OUTPUTS
- D DE A B
- H H H L Actively drive bus High
- L H L H Actively drive bus Low
- X L Z Z Driver disabled
- X OPEN Z Z Driver disabled by default
- OPEN H H L Actively drive bus High by default
- Table 3. RECEIVER FUNCTION TABLE
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 最小 | 最大 |
|---|---|
| Supply Voltage, V –0.5 | 5.5 V |
| Voltage range at A or B Inputs –13 | 16.5 V |
| Input voltage range at any logic pin –0.3 | 5.7 V |
| Receiver Output Current –24 | 24 mA |
| Junction Temperature, T | 170 °C |
| Storage Temperature, -65 | 150 °C |
数据来源：原厂规格书

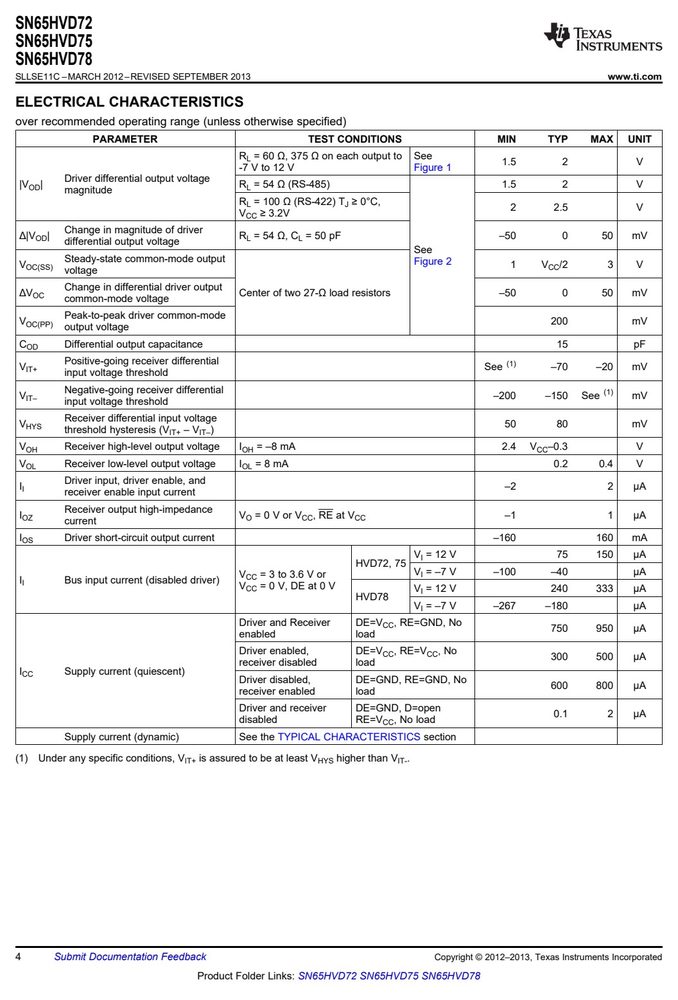

电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| SN65HVD72 SN65HVD75 SN65HVD78 |
特性曲线（Typical Performance Curves）
