产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。

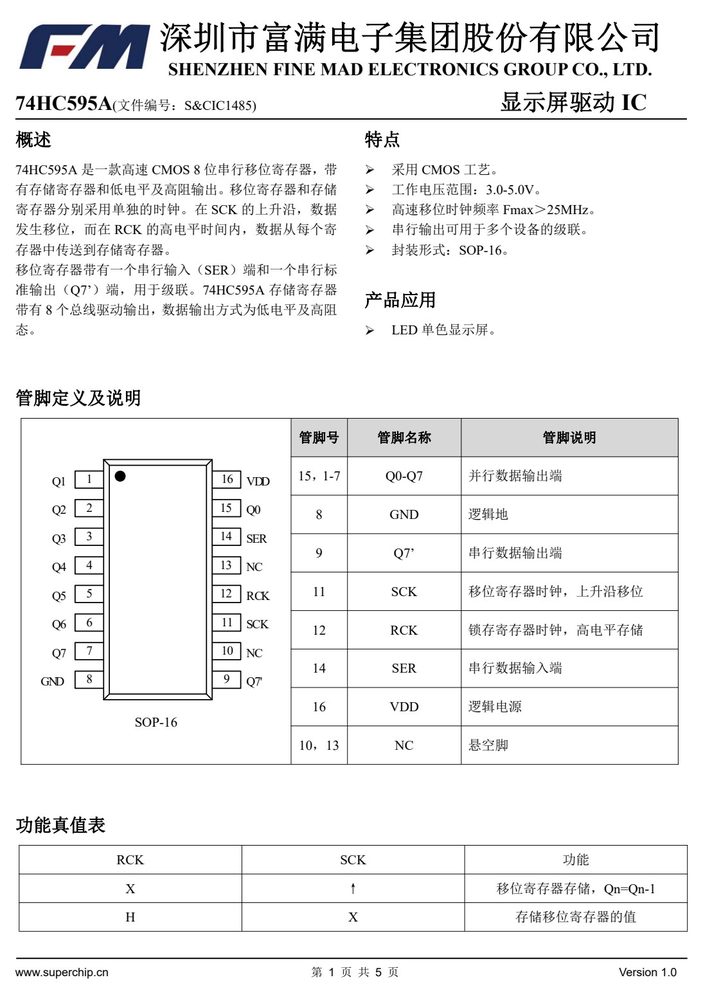

引脚定义与内部结构
| 引脚 | 符号 | 名称 |
|---|---|---|
| 10 | NC | |
| 11 | SCK | |
| 12 | RCK | |
| 13 | NC | |
| 14 | SER | |
| 15 | Q0 | |
| 16 | VDD |
数据来源：原厂规格书引脚图
关键参数速览
- 电源电压 VCC
- -0.5 ~ +7.0
- 工作温度 TA
- -40 ~ +85
产品特点 Features
- 参数 符号 测试条件 最小 典型 最大 单位
- 高电平输出电压 V VDD=5.0V 4.9 -- -- V
- 低电平输出电压 V VDD=5.0V -- -- 0.1 V
- 静态电流损耗 I VDD=6.0V -- -- 1 uA
- Q0~Q7输出端口驱动电流 I VDD=5.0V 63 -- 75 mA
- I VDD=5.0V -20 -- -32 mA
- Q7’端口驱动电流
- I VDD=5.0V 20 -- 32 mA
- 最大时钟频率 f -- -- 30 MHz
- CLOCK
- SCK→Q7’输出上升延时 t -- 22 -- ns
- VDD=5.0V, CL=15pF
- SCK→Q7’输出下降延时 t -- 22 -- ns
- 时序图如图 1、图 2、
- RCK→Qn 输出上升延时 t -- 10 -- ns
- 深圳市富满电子集团股份有限公司
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 逻辑电源电压 | VDD | -0.5 ~ +7.0 | V | |||
| 逻辑输入电压 | VI1 | -0.5 ~ VDD+0.5 | V | |||
| 功率损耗 | PD | ＜400 | mW | |||
| 工作温度 | Topt | -40 ~ +85 | ℃ | |||
| 储存温度 | Tstg | -50 ~ +150 | ℃ | |||
| 逻辑电源电压 | VDD | -- | 3.0 | 5.0 | 5.5 | V |
| 高电平输入电压 | V | VDD=5.0V | 3.2 | -- | -- | V |
| 低电平输入电压 | V | VDD=5.0V | -- | -- | 1.8 | V |
数据来源：原厂规格书
电气特性 Electrical Characteristics（TA = 25°C）
| 列1 | 列2 |
|---|---|
| 74HC595A | 显示屏驱动 IC |
| 74HC595A | 显示屏驱动 IC |
