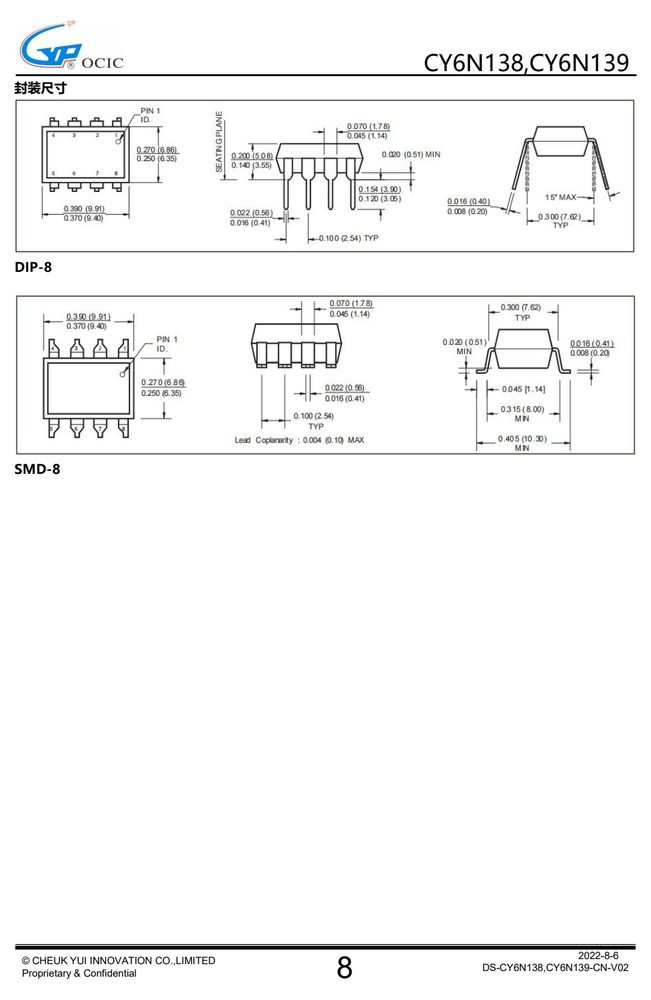

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 反向电压 VR
- 5.0
- 正向电流 IF
- -1.94
- 工作温度 TA
- -40~+85
产品特点 Features
- 交流特性 符号 条件 最小值 典型值 最大值 单位
- T =25°C, R =2.2 KΩ , I =1.6mA 11 35
- A L F
- CY6N138 T
- R = 2.2 KΩ , I = 1.6 mA 50
- T = 25°C, R =270Ω , I = 12 mA 2.1 7
- 输出高电平延迟时间 μs
- R =270Ω , I = 12 mA 10
- CY6N139 T
- T = 25°C, R =4.7KΩ , I = 0.5 mA 22 60
- R = 4.7KΩ , I = 0.5 mA 90
- T = 25°C, R = 2.2 KΩ , I = 1.6 mA 1.4 10
- R = 2.2 KΩ , I = 1.6 mA 15
- T = 25°C, R =270Ω , I = 12 mA 0.2 1
- 输出低电平延迟时间 μs
- R =270Ω , I = 12 mA 2
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 符号 | 参数 | 额值 | 单位 |
|---|---|---|---|
| T 储存温度 | -55~+125 | ℃ | |
| T 工作温度 | -40~+85 | ℃ | |
| T 结温 | -40~+125 | ℃ | |
| T 焊线温度 | (仅适用于回流焊) | 260 (10 s) | ℃ |
| I DC | 平均输入电流 | 20 | mA |
| I 峰值输入电流 | (50% 占空比, 1 ms 脉宽) | 40 | mA |
| I | 峰值瞬态输入电流(≤1µs 脉宽, 300 pps) | 1 | A |
| V 反向输入电压 | 5.0 | V | |
| P 输入功耗 | 35 | mW | |
| I 平均输出电流 | 60 | mA | |
| V 发射极-基极 | 反向电压 | 0.5 | V |
| CY6N138 -0.5 to 7.0 | |||
| CY6N139 -0.5 to 18 | |||
| CY6N138 -0.5 to 7.0 | |||
| CY6N139 -0.5 to 18 | |||
| P 输出功耗 | 100 | mW |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 隔离电压 | V ISO | 5000 | V RMS | |||
| 隔离电阻(输入-输出) | R V | = 500V | 1012 | Ω | ||
| 隔离电容(输入-输出) | C I-O f = | 1MHz,V I-O = 0V DC | 0.6 | pF | ||
| 隔离漏电流(输入-输出) | I I-O | 1.0 | μA | |||
| 2. 设备被认为是一个双终端设备：引脚 | 1、2、3 和 4 短接在一起，引脚 | 5、6、7 和 8 | 短接在一起。 | 2022-8-6 | ||
| DS-CY6N138,CY6N139-CN-V02 |
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 条件 | 最小值 | 典型 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| I | = 1.6mA,T = 25°C | 1.30 | 1.70 | |||
| 正向电压 | V F | V | ||||
| I | = 1.6mA | 1.75 | ||||
| 反向击穿电压 | B VR I R | = 10μA | 5.0 | V | ||
| 二极管温度系数 | ΔV F /ΔT A I F | = 1.6mA | -1.94 | mV/°C | ||
| CY6N138 | I | = 0mA,V =V | =7V, | 250 | ||
| 高电平输出电流 | I | uA | ||||
| CY6N139 | I | = 0mA,V =V =18V | ， | 100 | ||
| 低电平电源电流 | I CCL | 0.4 | 1.5 | mA | ||
| 高电平电源电流 | I CCH | 10 | uA 2022-8-6 | |||
| DS-CY6N138,CY6N139-CN-V02 | ||||||
| CY6N138,CY6N139 | ||||||
| CY6N138,CY6N139 |

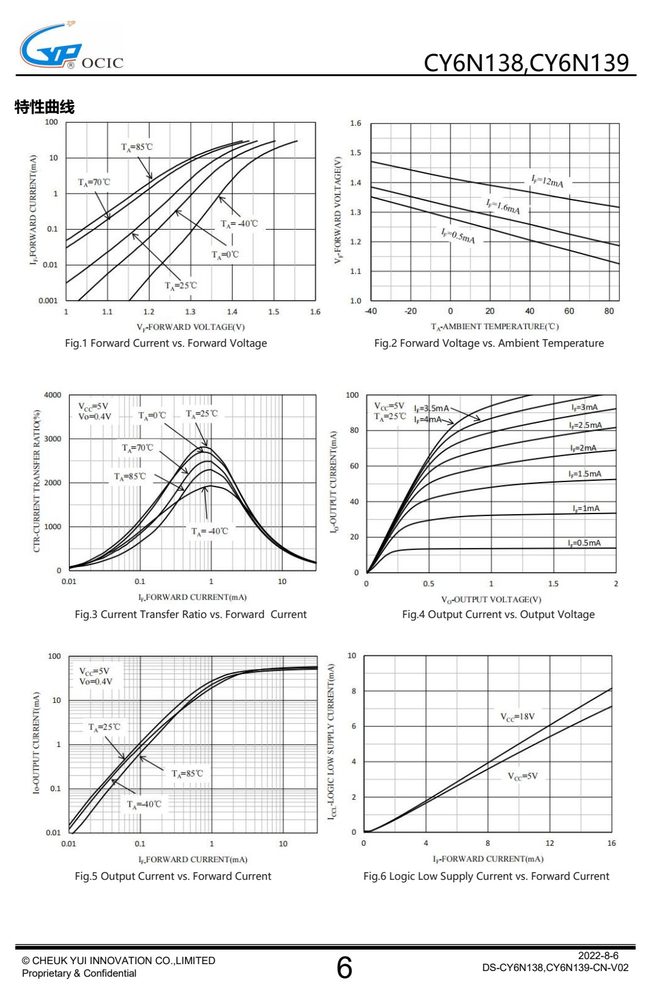

特性曲线（Typical Performance Curves）
