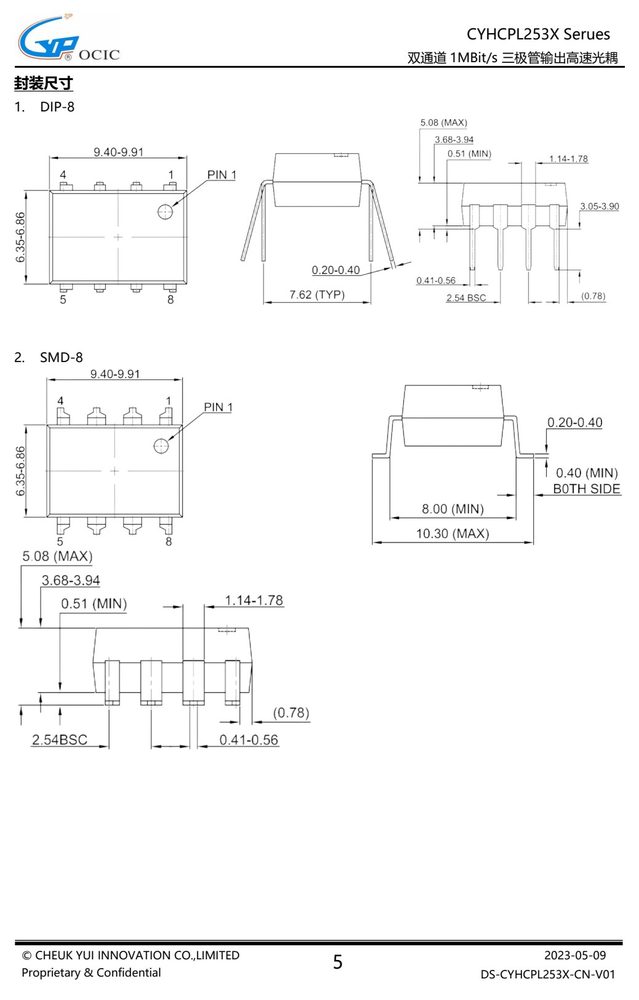

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电压 VF
- 1.7
- 反向电压 VR
- 5.0
- 正向电流 IF
- 25
- 隔离电压 VISO
- 5000
- 电源电压 VCC
- -0.5~30
- 工作温度 TA
- -40~85
产品特点 Features
- 参数 符号 条件 最小值 典型值 最大值 单位
- 正向电压 V I =16mA，T =25℃ - 1.4 1.7 V
- F F A
- 输入 反向电压 BV I =10μA 5.0 - - V
- 正向电压温度系数 ΔV /ΔT I =16mA - -1.6 - mV/°C
- F A F
- 高电平供电电流 I V =15V, I =0mA, V =Open - - 4 uA
- CCH CC F O
- 低电平供电电流 I V =5.5V, I =10mA - 200 400 uA
- CCL CC F
- V =V =5.5V， I =0mA，T =25℃ - - 0.5 uA
- CC O F A
- 高电平输出电流 I
- V =V =15V， I =0mA， 50 uA
- CC O F
- V =4.5V, I =16mA,I =1.1mA，T =25℃ - 0.18 0.5 V
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 条件 | 额定值 | 单位 |
|---|---|---|---|---|
| 正向电流 | I (avg) | 25 | mA | |
| 峰值正向电流 | I (pk) 50% | duty cycle, 1ms P.W. | 50 | mA |
| 输入 峰值瞬间输入电流 | I (trans) ≤1µs | P.W., 300pps | 1.0 | A |
| 反向电压 | V | 5 | V | |
| 输入功耗 | P | 45 | mW | |
| 输出功耗 | P | 35 | mW | |
| 输出电流 | I (avg) | 8 | mA | |
| 输出 峰值输出电流 | I (pk) | 16 | mA | |
| 输出电压 | V | -0.5~20 | V | |
| 电源电压 | V | -0.5~30 | V | |
| 隔离电压(AC 1分钟, R.H.= 40 ~ 60% R.H) | V | 5000 | Vrms | |
| 工作温度 | T | -40~85 | ℃ | |
| 储存温度 | T | -55~125 | ℃ | |
| 回流焊(10 秒) | T 10S | 260 | ℃ |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 隔离漏电流(输入-输出) | I | 1.0 | uA | |||
| 隔离电压 | V ISO RH ≤ | 50%, T A = 25°C, I I-O ≤ 2µA, t = 1 | min 2500 | V RMS | ||
| 隔离电阻(输入-输出) | R I-O V I-O = | 500VDC | 1012 | Ω | ||
| 隔离电容(输入-输出) | C I-O f = 1MHz | 0.6 | pF | |||
| DC 电流增益 | HFE I = 3mA, | V = 5V | 150 | |||
| 隔离漏电流(输入-输入) | I I-I RH ≤ | 45%, V I-I = 500VDC，t = 5 s | 0.005 | uA | ||
| 隔离电阻(输入-输入) | R I-I V I-I = 500 | VDC | 1011 | Ω | ||
| 隔离电容(输入-输入) | C f = 1MHz | 0.03 | pF |
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 正向电压 | V I =16mA，T | =25℃ | - | 1.4 | 1.7 | V |
| 输入 反向电压 | BV I =10μA | 5.0 | - | - | V | |
| 正向电压温度系数 | ΔV /ΔT I =16mA | - | -1.6 | - | mV/°C | |
| 高电平供电电流 | I V =15V, | I =0mA, V =Open | - | - | 4 | uA |
| 低电平供电电流 | I V =5.5V, | I =10mA | - | 200 | 400 | uA |
| V =V | =5.5V， I =0mA，T =25℃ | - | - | 0.5 | uA | |
| V =V | =15V， I =0mA， | 50 | uA | |||
| V =4.5V, | I =16mA,I =1.1mA，T =25℃ | - | 0.18 | 0.5 | V | |
| V =4.5V, | I =16mA,I =0.8mA，T =25℃ | 0.5 | V | |||
| V =4.5V, | I =16mA,I =3mA，T =25℃ | 0.25 | 0.5 | V | ||
| V =4.5V, | I =16mA,I =2.4mA，T =25℃ | 0.5 | V | |||
| V =4.5V, | I =16mA,V =0.4V，T =25℃ | 7 | 50 | % | ||
| V =4.5V, | I =16mA,V =0.5V | 5 | 21 | % | ||
| CYHCPL253X | Serues | |||||
| 双通道 1MBit/s | 三极管输出高速光耦 |

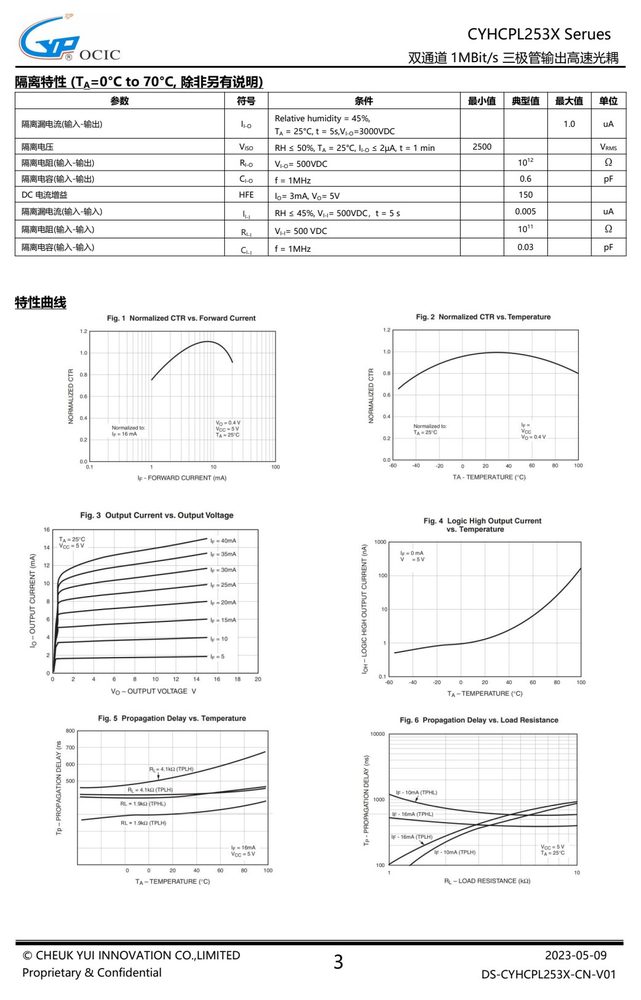

特性曲线（Typical Performance Curves）
