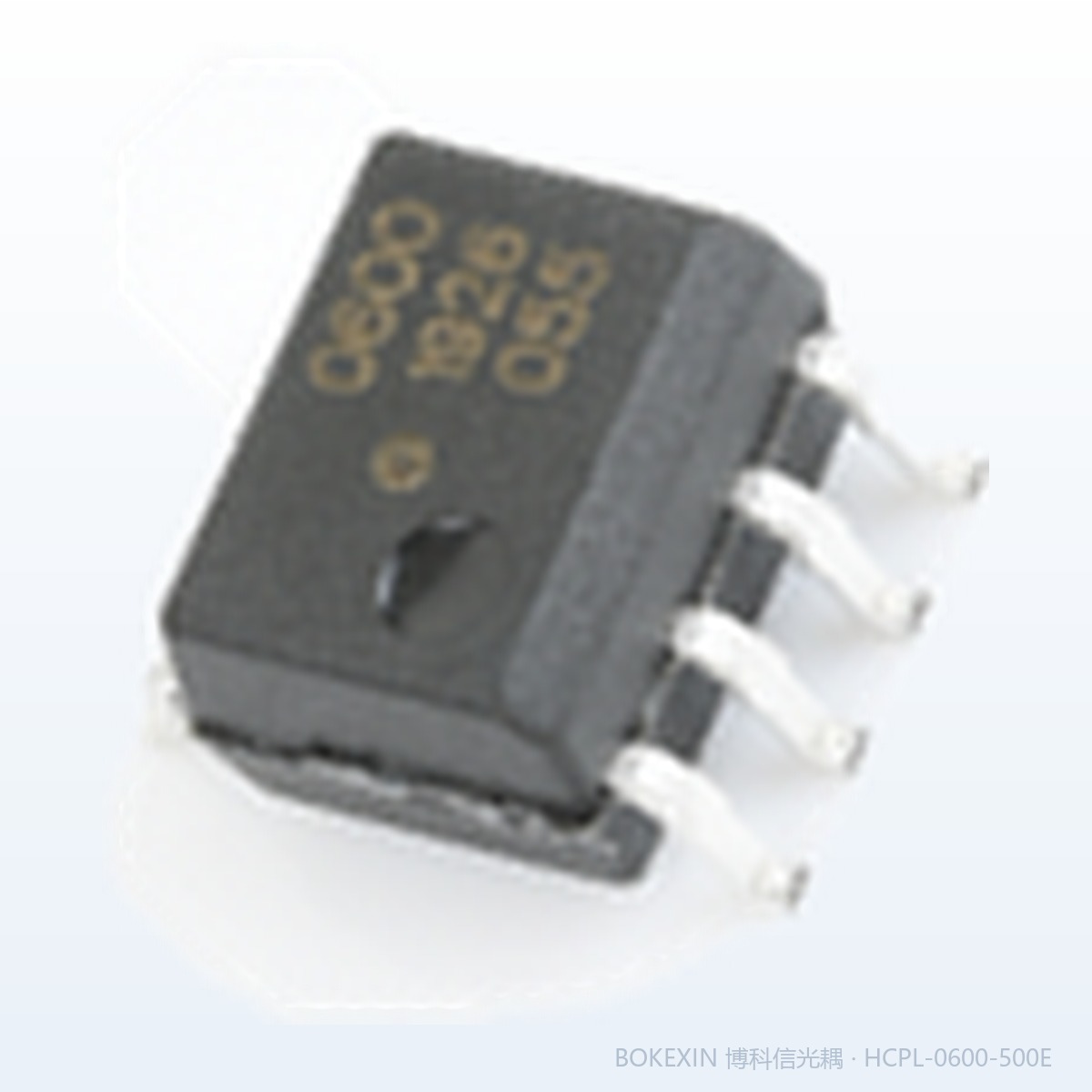

产品实拍图

本页为博科信现货实拍(器件丝印 见规格书)。图片已加防盗水印,需要最新批次照片或未加水印原图请联系销售;点击图片可放大。

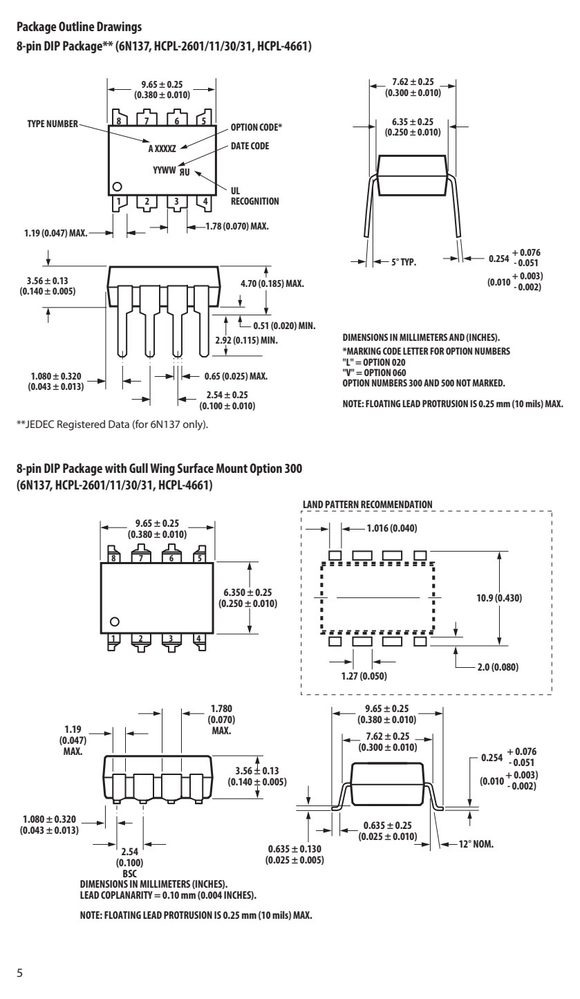

产品应用与封装尺寸


图纸取自原厂规格书,点击可放大查看原始尺寸标注。
引脚定义与内部结构
| 引脚 | 符号 | 名称 |
|---|---|---|
| 3 | YES | |
| 4 | RECOGNITION | |
| 5 | GND | |
| 6 | VO | |
| 7 | VE | |
| 8 | VCC |
数据来源:原厂规格书引脚图
关键参数速览
- 隔离电压 VISO
- Single SO-8
- 电源电压 VCC
- 7
- 工作温度 TA
- 85

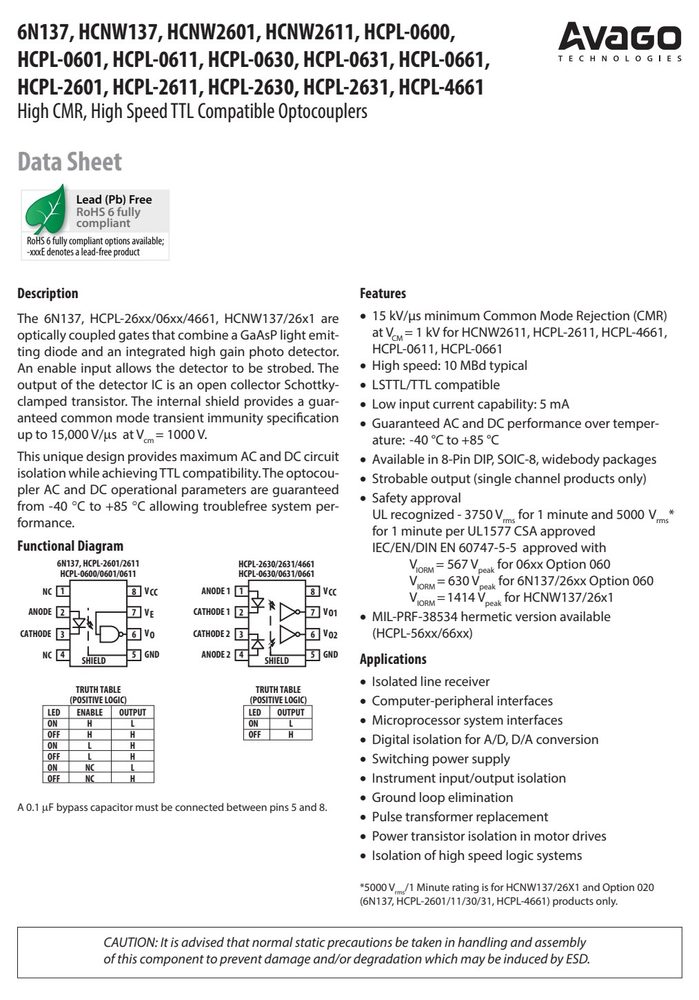

产品特点 Features
- The 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 are optically coupled gates that combine a GaAsP light emit- ting diode and an integrated high gain photo detector.
- This unique design provides maximum AC and DC circuit isolation while achieving TTL compatibility. The optocou- pler AC and DC operational param e ters are guaranteed
- 15 kV/µs minimum Common Mode Rejection (CMR) at V = 1 kV for HCNW2611, HCPL-2611, HCPL-4661,
- HCPL-0611, HCPL-0661
- High speed: 10 MBd typical
- LSTTL/TTL compatible
- Low input current capability: 5 mA
- Guaranteed AC and DC performance over temper- ature: -40 °C to +85 °C
- Available in 8-Pin DIP, SOIC-8, widebody packages
- Strobable output (single channel products only)
- Selection Guide
- Widebody
- Minimum CMR 8-Pin DIP (300 Mil) Small-Outline SO-8 (400 Mil) Hermetic
- Input Single
- On- Single Dual Single Dual Single and Dual dV/dt V Current Output Channel Channel Channel Channel Channel Channel
- (V/µs) (V) (mA) Enable Package Package Package Package Package Packages
绝对最大额定值 Absolute Maximum Ratings(TA = 25°C)
超过下表数值可能造成器件永久损坏,设计时请留余量。
| 参数 | 符号 | Package** | 最小 | 最大 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| Storage Temperature | T | -55 | 125 | °C | ||
| Operating Temperature† | T | -40 | 85 | °C | ||
| Average Forward Input Current | I | Single 8-Pin DIP | 20 | mA | 2 | |
| Dual 8-Pin DIP Widebody | 15 3 | 1, 3 | ||||
| Input Power Dissipation | P | Widebody | 40 | mW | ||
| Supply Voltage | V | 7 | V | |||
| Enable Input Voltage (Not to | V | Single 8-Pin DIP | V + 0.5 | V | ||
| Enable Input Current | I | 5 | mA | |||
| Output Collector Current | I | 50 | mA | 1 | ||
| Output Collector Voltage | V | 7 | V | 1 | ||
| Output Collector Power | P | Single 8-Pin DIP | 85 | mW | ||
| Dual 8-Pin DIP | 60 | 1, 4 | ||||
| Lead Solder Temperature | T | 8-Pin DIP | 260 | °C for 10 sec., | ||
| (Through Hole Parts Only) | 1.6 mm below | seating plane | ||||
| Widebody | 260 | °C for 10 sec., | ||||
| up | to seating | plane |
数据来源:原厂规格书
安全与绝缘额定值(DIN EN/IEC 60747−5−5)
| 参数 | 符号 | 值 | 值2 | 值3 | 单位 | 条件 |
|---|---|---|---|---|---|---|
| 8-pin DIP | Widebody | |||||
| (300 Mil) | SO-8 | (400 Mil) | ||||
| Minimum External | L(101) | 7.1 | 4.9 | 9.6 | mm | Measured from input terminals |
| Air Gap | to output terminals, shortest | |||||
| (External Clearance) | distance through air. | |||||
| Minimum External | L(102) | 7.4 | 4.8 | 10.0 | mm | Measured from input terminals |
| Tracking | to output terminals, shortest | |||||
| (External Creepage) | distance path along body. | |||||
| Minimum Internal | 0.08 | 0.08 | 1.0 | mm | Through insulation distance, | |
| Plastic Gap | conductor to conductor, usually | |||||
| (Internal Clearance) | the direct distance between the | |||||
| Minimum Internal | NA | NA | 4.0 | mm | Measured from input terminals | |
| Tracking | to output terminals, along | |||||
| (Internal Creepage) | internal cavity. | |||||
| Tracking Resistance | CTI | 200 | 200 | 200 | V | DIN IEC 112/VDE 0303 Part 1 |
| Isolation Group | IIIa | IIIa | IIIa | Material Group | ||
| (DIN VDE 0110, 1/89, Table 1) | ||||||
| Option 300 - surface | mount classification | is Class | A in accordance | with | CECC 00802. | |
| V x 1.875 = | V , 100% Production | Test with t | = 1 sec, | V | 1063 V | |
| IORM | PR | m | PR peak | |||
| V x 1.6 = V | , Type and Sample | Test, t = 10 sec, | V | 907 V | ||
| IORM PR | m | PR peak | ||||
| (Transient Overvoltage, | t = 60 sec) ini | V | 6000 V IOTM peak | |||
| Case Temperature | T | 150 °C | ||||
| Input Current** | I | 150 mA | ||||
| Output Power** | P | 600 mW | ||||
| Insulation Resistance | at T , V = 500 V | R | ≥109 Ω |
电气特性 Electrical Characteristics(TA = 25°C)
| 参数 | 符号 | 封装 | 最小 | 典型 | 最大 | 单位 | 测试条件 | 图号 | 备注 |
|---|---|---|---|---|---|---|---|---|---|
| All enable test | conditions apply | to single | channel | products | only. See | note 5. | |||
| High Level Output | I * OH | All | 5.5 | 100 | µA | V = 5.5 V, V = 2.0 V, CC E | 1 | 1, 6, | |
| Current | V = 5.5 V, I = 250 µA | 19 | |||||||
| Input Threshold | I TH | Single Channel | 2.0 | 5.0 | mA | V = 5.5 V, V = 2.0 V, CC E | 2, 3 | 19 | |
| Current | Widebody | V = 0.6 V, | |||||||
| Dual Channel | 2.5 | I (Sinking) = 13 mA | |||||||
| Low Level Output | V * OL | 8-Pin DIP | 0.35 | 0.6 | V | V = 5.5 V, V = 2.0 V, CC E | 2, 3, | 1, 19 | |
| Voltage | SO-8 | I = 5 mA, | 4, 5 | ||||||
| Widebody | 0.4 | I (Sinking) = 13 mA | |||||||
| High Level Supply | I CCH | Single Channel | 7.0 | 10.0* | mA | V = 0.5 V V = 5.5 E CC | V | 7 | |
| Current | 6.5 | V = V I = 0 mA | |||||||
| Dual Channel | 10 | 15 | Both | ||||||
| Low Level Supply | I CCL | Single Channel | 9.0 | 13.0* | mA | V = 0.5 V V = 5.5 E CC | V | 8 | |
| Current | 8.5 | V = V I = 10 mA | |||||||
| Dual Channel | 13 | 21 | Both | ||||||
| High Level Enable | I EH | Single Channel | -0.7 | -1.6 | mA | V = 5.5 V, V = 2.0 V CC E | |||
| Low Level Enable | I * EL | -0.9 | -1.6 | mA | V = 5.5 V, V = 0.5 V CC E | 9 | |||
| High Level Enable | V | 2.0 | V | 19 | |||||
| Low Level Enable | V | 0.8 | V | ||||||
| Input Forward | V F | 8-Pin DIP | 1.4 | 1.5 | 1.75* | V | T = 25 °C I = 10 A F | mA 6, 7 | 1 |
| Voltage | SO-8 | 1.3 | 1.80 | ||||||
| Widebody | 1.25 | 1.64 | 1.85 | T = 25 °C | |||||
| Voltage | Widebody | 3 | I = 100 µA, T = 25°C | ||||||
| Input Diode | DV / | 8-Pin DIP | -1.6 | mV/°C | I = 10 mA | 7 | 1 | ||
| Input Capacitance | C | 8-Pin DIP | 60 | pF | f = 1 MHz, V = 0 V | 1 | |||
| Input-Output | I * | Single 8-Pin DIP | 1 | µA | 45% RH, t = 5 s, | 20, 21 | |||
| Insulation | Single SO-8 | V | = 3 kV dc, T = 25 °C | ||||||
| Input-Output | V | 8-Pin DIP, SO-8 | 3750 | V rms | RH ≤ 50%, t = 1 min, | 20, 21 | |||
| Momentary | With- | Widebody | 5000 | T | = 25 °C | 20, 22 | |||
| Input-Output | R | 8-Pin DIP, SO-8 | 1012 | Ω | V = 500 V | 1, 20, | |||
| I-O | I-O | dc | |||||||
| Resistance | Widebody | 1012 | 1013 | T | = 25 °C | 23 | |||
| 1011 | T | = 100 °C | |||||||
| Input-Output | C | 8-Pin DIP, SO-8 | 0.6 | pF f | = 1 MHz, T = 25 °C | 1, 20, | |||
| Capacitance | Widebody | 0.5 | 0.6 | 23 | |||||
| Input-Input | I | Dual Channel | 0.005 | µA | RH ≤ 45%, t = 5 s, | 24 |
相关 / 可替代型号
6N137-500EHCNW137-500EHCPL-0601-500EHCPL-0611-500EHCPL-0630-500EHCPL-0631-500EHCPL-063L-500EHCPL-2631-500E
以上型号来自规格书与型号命名比对,参数需以各自规格书为准;下单前请与销售确认封装与脚位。
订货信息与供货形式
| 型号 | Compliant | Compliant2 | 封装 | Mount | Wing | 包装 | 额定值 | EN | 60747-5-5 | 数量 |
|---|---|---|---|---|---|---|---|---|---|---|
| HCPL-xxxx | is UL Recognized | with 3750 | V for 1 | minute | per UL1577. | |||||
| HCNWxxxx | is UL Rcognized | with 5000 | V for 1 | minute per | UL1577. | |||||
| Part | RoHS | Non RoHS | Surface | Gull | Tape & | 1 Minute | IEC/EN/DIN | |||
| Part | RoHS | Non RoHS | Surface | Gull | Tape & | 1 Minute | IEC/EN/DIN | |||
| HCPL-0630 | -000E | No option | X | 100 per tube | ||||||
| HCNW2601 | -300E | #300 | X | X | X | X | 42 per tube | |||
| ing | with IEC/EN/DIN | EN | 60747-5-5 Safety | Approval | in RoHS | compliant. |
