首页 › 产品目录 › HCPL-0720-500E

HCPL-0720-500E 8-pin DIP

Available in either an 8-pin DIP or SO-8 package style • +5 V CMOS compatibility respectively, the HCPL-772X or HCPL-072X optocouplers • 20 ns maximum prop. delay skew • High speed: 25 MBd standing pe
8-pin DIP电源电压 VCC 6.0工作温度 TA +85

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符,本页不放同系列近似图;如需实物照片,请联系销售获取本批次实拍。

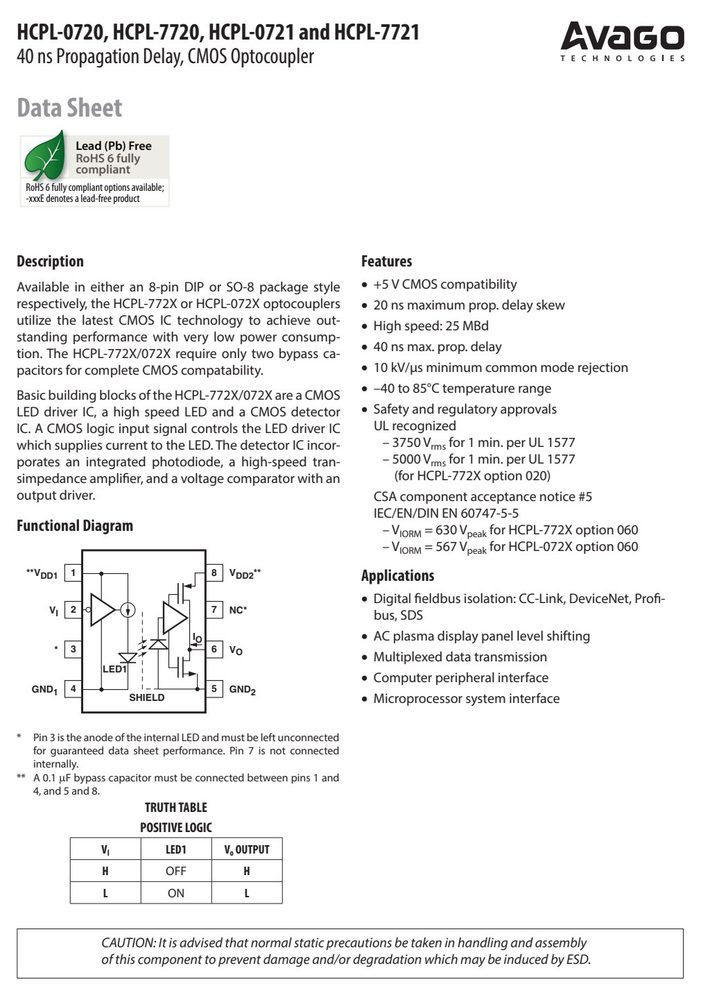

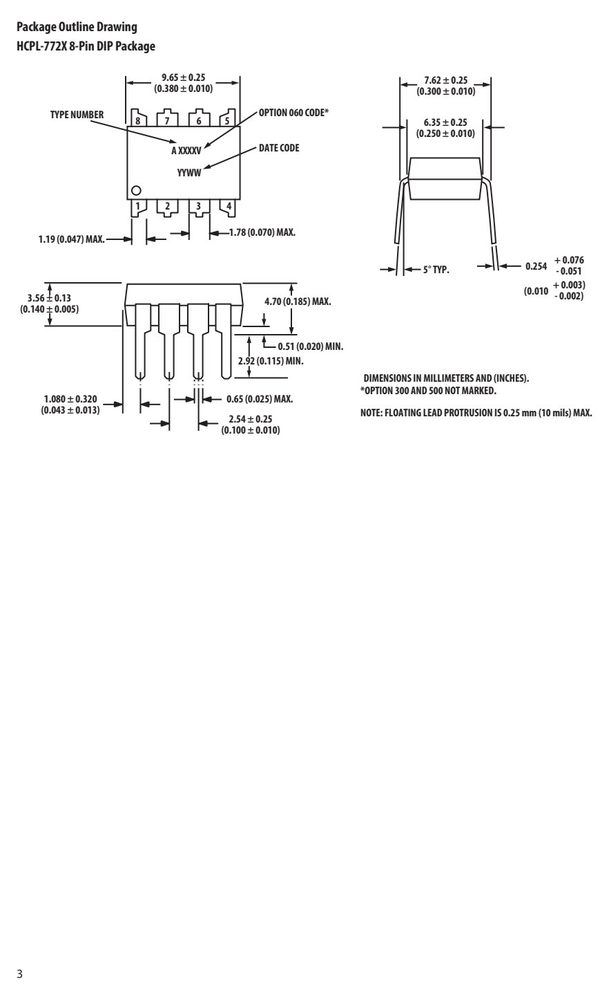

产品应用与封装尺寸

图纸取自原厂规格书,点击可放大查看原始尺寸标注。

关键参数速览

电源电压 VCC
6.0
工作温度 TA
+85

产品特点 Features

  • Available in either an 8-pin DIP or SO-8 package style • +5 V CMOS compatibility respectively, the HCPL-772X or HCPL-072X optocouplers • 20 ns maximum prop. delay skew
  • High speed: 25 MBd standing performance with very low power consump-
  • 40 ns max. prop. delay tion. The HCPL-772X/072X require only two bypass ca- pacitors for complete CMOS compatability. • 10 kV/µs minimum common mode rejection
  • –40 to 85°C temperature range
  • Basic building blocks of the HCPL-772X/072X are a CMOS
  • LED driver IC, a high speed LED and a CMOS detector • Safety and regulatory approvals
  • IEC/EN/DIN EN 60747-5-5
  • Functional Diagram
  • V = 630 V for HCPL-772X option 060
  • IORM peak
  • V = 567 V for HCPL-072X option 060
  • Selection Guide
  • 8-Pin DIP Small Outline
  • (300 Mil) SO-8 Data Rate PWD
  • HCPL-7721 HCPL-0721 25 MB 6 ns
  • HCPL-7720 HCPL-0720 25 MB 8 ns

绝对最大额定值 Absolute Maximum Ratings(TA = 25°C)

超过下表数值可能造成器件永久损坏,设计时请留余量。

参数符号最小最大单位Figure
Storage TemperatureT–55125°C
Ambient Operating Temperature[1]T–40+85°C
Supply VoltagesV , V06.0Volts
Input VoltageV I–0.5V +0.5 DD1Volts
Output VoltageV O–0.5V +0.5 DD2Volts
Average Output CurrentI10mA
Lead Solder Temperature260°C for 10 sec.,1.6 mm below seatingplane
Solder Reflow TemperatureProfileSee Solder ReflowTemperature ProfileSection
数据来源:原厂规格书

安全与绝缘额定值(DIN EN/IEC 60747−5−5)

参数符号772X072X单位条件
Minimum ExternalAir L(I01)7.14.9mmMeasured from input terminals to output
Gap (Clearance)terminals, shortest distance through air.
Minimum ExternalL(I02)7.44.8mmMeasured from input terminals to output
Tracking (Creepage)terminals, shortest distance path along body.
Gap (Internal Clearance)detector; also known as distance through
Tracking ResistanceCTI≥175≥175VoltsDIN IEC 112/VDE 0303 Part 1
Isolation GroupIIIaIIIaMaterial Group
(DIN VDE 0110, 1/89, Table 1)
standards. Forcreepage, the shortestdistancepath along

电气特性 Electrical Characteristics(TA = 25°C)

参数符号最小典型最大单位测试条件图号备注
All typical specificationsare at T = +25°C, V= V = +5V.
Logic Low InputI DD1L6.010.0mAV = 0 V I2
Logic High InputI DD1H1.53.0mAV = V I DD1
Output Supply CurrentI5.59.0mA
Input CurrentI–1010µA
Logic High OutputV4.45.0VI = -20 µA, V = V1, 2
OHO IIH
Voltage4.04.8I = -4 mA, V = V
Logic Low OutputV OL00.1VI = 20 µA, V = V O I IL
Voltage0.1VI = 400 µA, V = V
0.51.0I = 4 mA, V = V
Input-Output Momentary072X V3750VrmsRH ≤50%,8, 9,

订货信息与供货形式

型号RoHSnonRoHS2SurfaceGull包装UL5000V/IEC/EN/DIN
PartRoHSnonRoHSSurfaceGullTapeUL5000V/IEC/EN/DIN
NumberCompliantCompliant PackageMountWing& Reel1MinuteratingEN 60747-5-5 Quantity
HCPL-7720-020E-020300 milX50 per tube
HCPL-7721-320E-320DIP-8XXX50 per tube
HCPL-0720-500E#500SO-8XXX1500 per reel
HCPL-0721-060E#060XXX 100 per tube
columnto form anorderentry.
RoHScompliantwill use‘–XXXE.’

应用领域 Applications

VI, INPUT LED1 VO, OUTPUTVI 2 7 NC* L ON bus, SDLS3 6 VOMultiplexed data transmissionComputer peripheral interfaceGND1 4 5 GND24, and 5 and 8.Bypassing and PC Board LayoutVDD1 1 8 VDD2C1 C2VI 2 7 NCNC 3 6 VO
