Name: COSMO KPS28010C
Brand: COSMO
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

索取实拍图在产品目录查看同类型号

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

关键参数速览

正向电压 VF: 1.4
正向电流 IF: 50
集电极-发射极电压 VCEO: 80

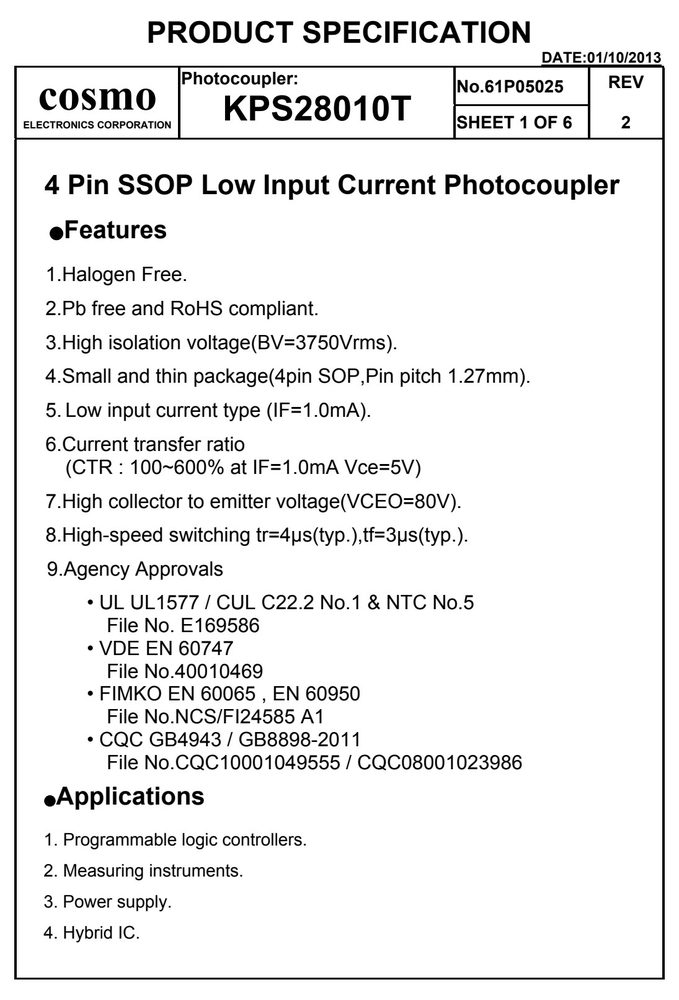

产品特点 Features

1. Pb free and RoHS compliant
KPS2801 Series
4PIN SSOP PHOTOTRANSISTOR cosmo PHOTOCOUPLER
Outside Dimension Unit : mm
TOLERANCE : ±0.2mm
Device Marking
Notes:
YWW Y: Year code / WW: Week code

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	额定值	单位
Forward current	I	50	mA
Peak forward current(*1)	I	1	A
Power dissipation	P	60	mW
Power dissipation derating	P /℃	0.6	mW/℃
Collector-Emitter voltage	V	80	V
Emitter-Collector voltage	V	6	V
Output Collector current	I	50	mA
Collector power dissipation	P	160	mW
Collector power dissipation	derating P /℃	1.2	mW/℃

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

参数	符号	额定值	单位
		KPS2801	Series
	4PIN	SSOP	PHOTOTRANSISTOR
Operating temperature	Topr	-55 to +115	℃
Storage temperature	Tstg	-55 to +125	℃

电气特性 Electrical Characteristics（TA = 25°C）

参数	符号	条件	最小	典型	最大	单位
Forward voltage	V I =5mA		–	1.1	1.4	V
Terminal capacitance	Ct V=0,	f=1MH	–	60	–	pF
Output Collector dark current	I V	=80V,I =0mA	–	–	100	nA
	I =5mA,	V =5V	50	–	600	%

应用领域 Applications

Programmable logic controllersMeasuring instrumentsPower supplyHybrid ICKPS2801 SeriesOutside Dimension Unit : mmTOLERANCE : ±0.2mmDevice MarkingNotes:YWW Y: Year code / WW: Week code4PIN SSOP PHOTOTRANSISTORPHOTOCOUPLER

资料下载

📄 KPS28010C 规格书 PDF（同系列主干）

规格书为原厂公开资料，点击在新窗口打开下载。
