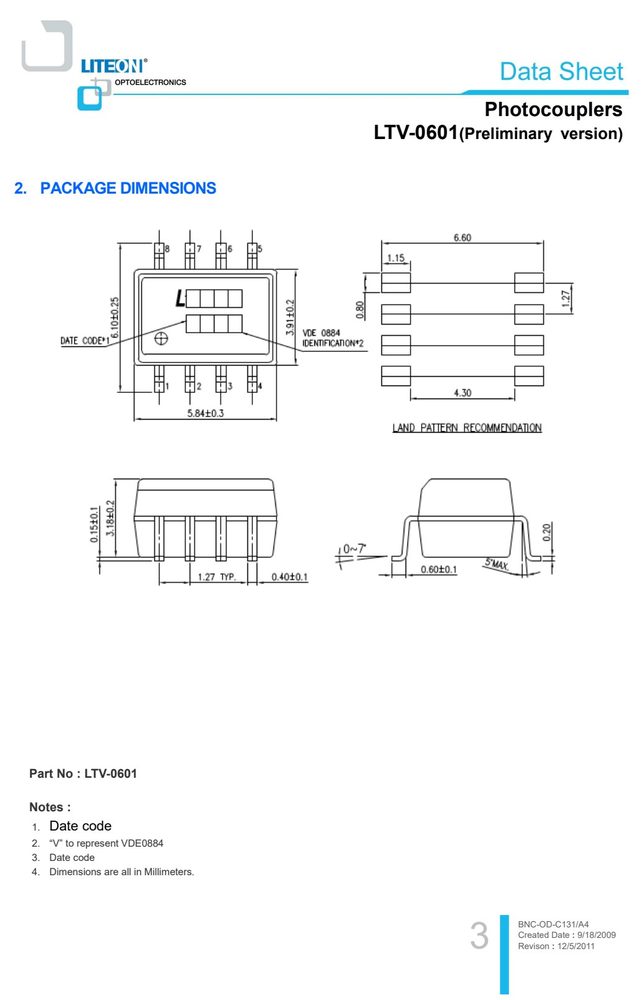

产品应用与封装尺寸


图纸取自原厂规格书,点击可放大查看原始尺寸标注。
引脚定义与内部结构
| 引脚 | 符号 | 名称 |
|---|---|---|
| 1 | BN | |
| 2 | BN | |
| 3 | BN | |
| 4 | BN | |
| 5 | V | |
| 6 | BN | |
| 7 | V |
数据来源:原厂规格书引脚图
关键参数速览
- 正向电压 VF
- 1.8
- 电源电压 VCC
- Vcc+5

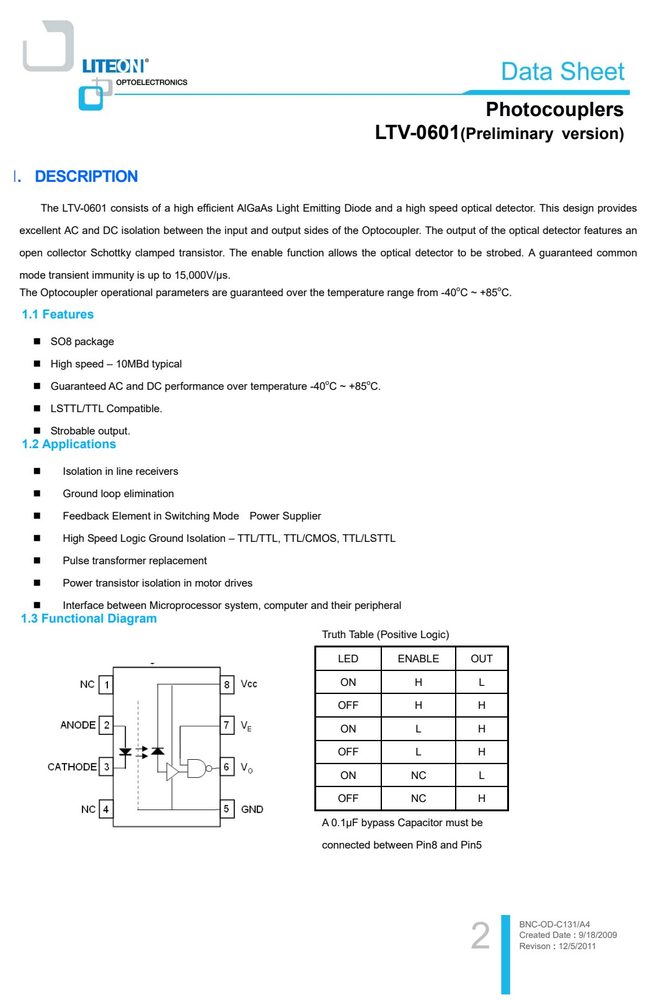

产品特点 Features
- Ω SO8 package
- Ω High speed – 10MBd typical
- Ω Guaranteed AC and DC performance over temperature -40oC ~ +85oC.
- Ω LSTTL/TTL Compatible.
- Ω Strobable output.
- Photocouplers
- LTV-0601(Preliminary version)
- 3. TAPING DIMENSIONS
绝对最大额定值 Absolute Maximum Ratings(TA = 25°C)
超过下表数值可能造成器件永久损坏,设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| Average Forward Input Current | I | 20 | mA |
| Input Power Dissipation | P | 35 | mW |
| Enable Input Voltage | V | Vcc+5 | V |
| Enable Input current | I | 5 | mA |
| Output Collector Current | I | 50 | mA |
| Output Output Collector Voltage | V | 7 | V |
| Output Collector Power Dissipation | P | 85 | mW |
数据来源:原厂规格书
安全与绝缘额定值(DIN EN/IEC 60747−5−5)
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| Supply Voltage | V | 7 | V |
| Operating Temperature | T | -55 ~ +85 | ℃ |
| Storage Temperature | T | -55 ~ +125 | ℃ |
| Lead Solder Temperature *2 | T | 260 | ℃ |
| 5 | BN C-O D-C1 31/A 4 |
电气特性 Electrical Characteristics(TA = 25°C)
| 参数 | 符号 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
|---|---|---|---|---|---|---|
| Input Forward Voltage | V | — | 1.38 | 1.8 | V | I = 10mA |
| Input Forward Voltage | mV/O | |||||
| ∆V / ∆T | — | -1.6 | — | I = 10mA | ||
| — | 1.35 | 5 | mA | V = 2V, V = 5.5V, | ||
| — | 2(1) | 3 | mA | I (sinking) = 13mA | ||
| Input Capacitance | C | — | 34 | — | pF | f = 1MHz, V = 0V |
| V = 0.5V, V = 5.5V, | ||||||
| High Level Supply Current | I | — | 7.4 | 10 | uA | I = 0mA |
| V = 0.5V, V = 5.5V, | ||||||
| Low Level Supply Current | I | — | 10 | 13 | mA | I =10mA |
| High Level Enable Current | I | — | -0.6 | -1.6 | mA | V = 2V |
| Low Level Enable Current | I | — | -0.9 | -1.6 | mA | V = 0.5V |
| High Level Enable Voltage | V | 2 | — | — | V | |
| Low Level Enable Voltage | V | — | 0.8 | V | ||
| V = 2V, V = 5.5V, | ||||||
| High Level Output Current | I | — | — | 100 | µA | |
| V = 5.5V, I = 250µA | ||||||
| V = 2V, V =5.5V, | ||||||
| Low Level Output Voltage | V | — | 0.25 | 0.60 | V | I = 5mA, |
| I (sinking) = 13mA | ||||||
| 7 | BN C-O D-C1 31/A 4 |
