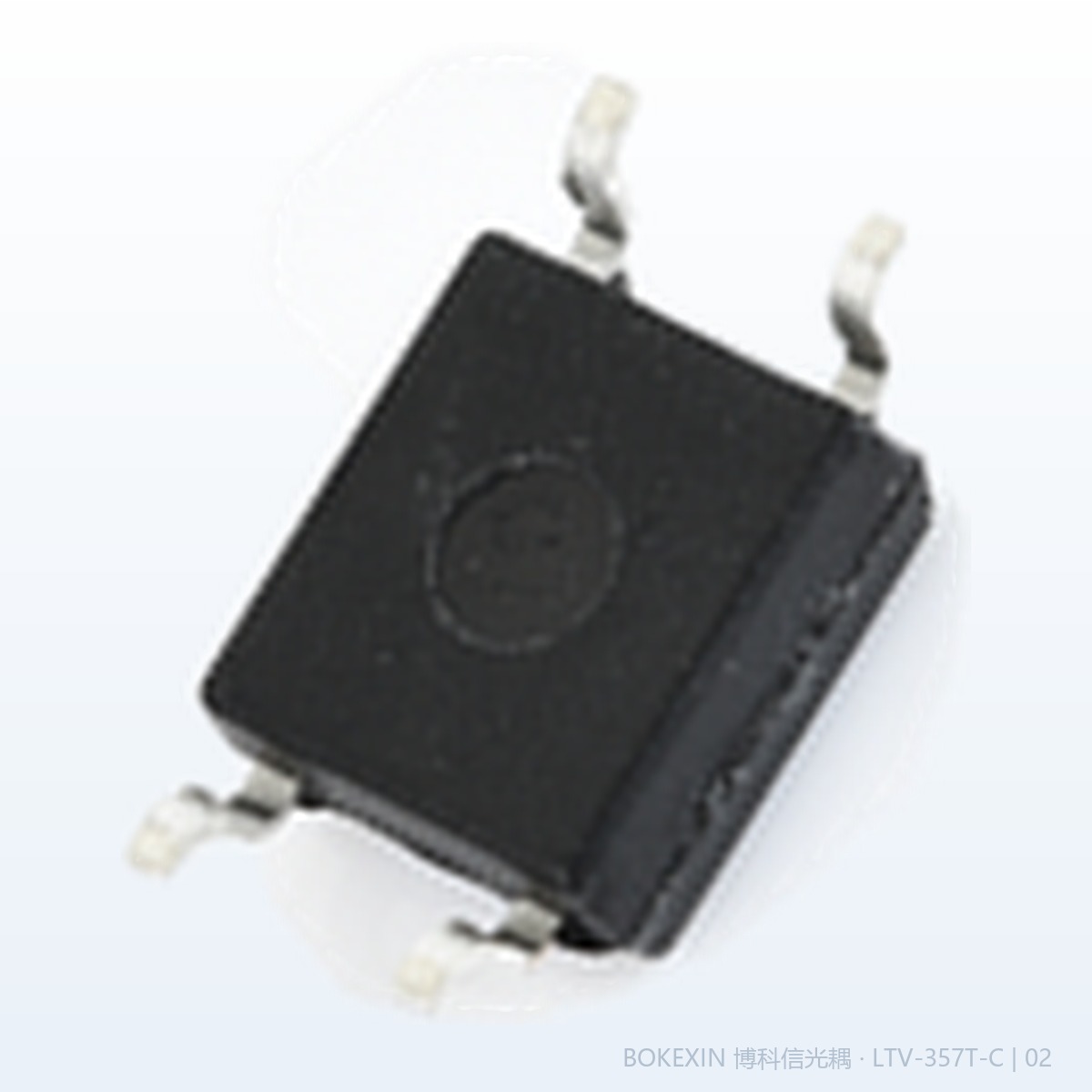

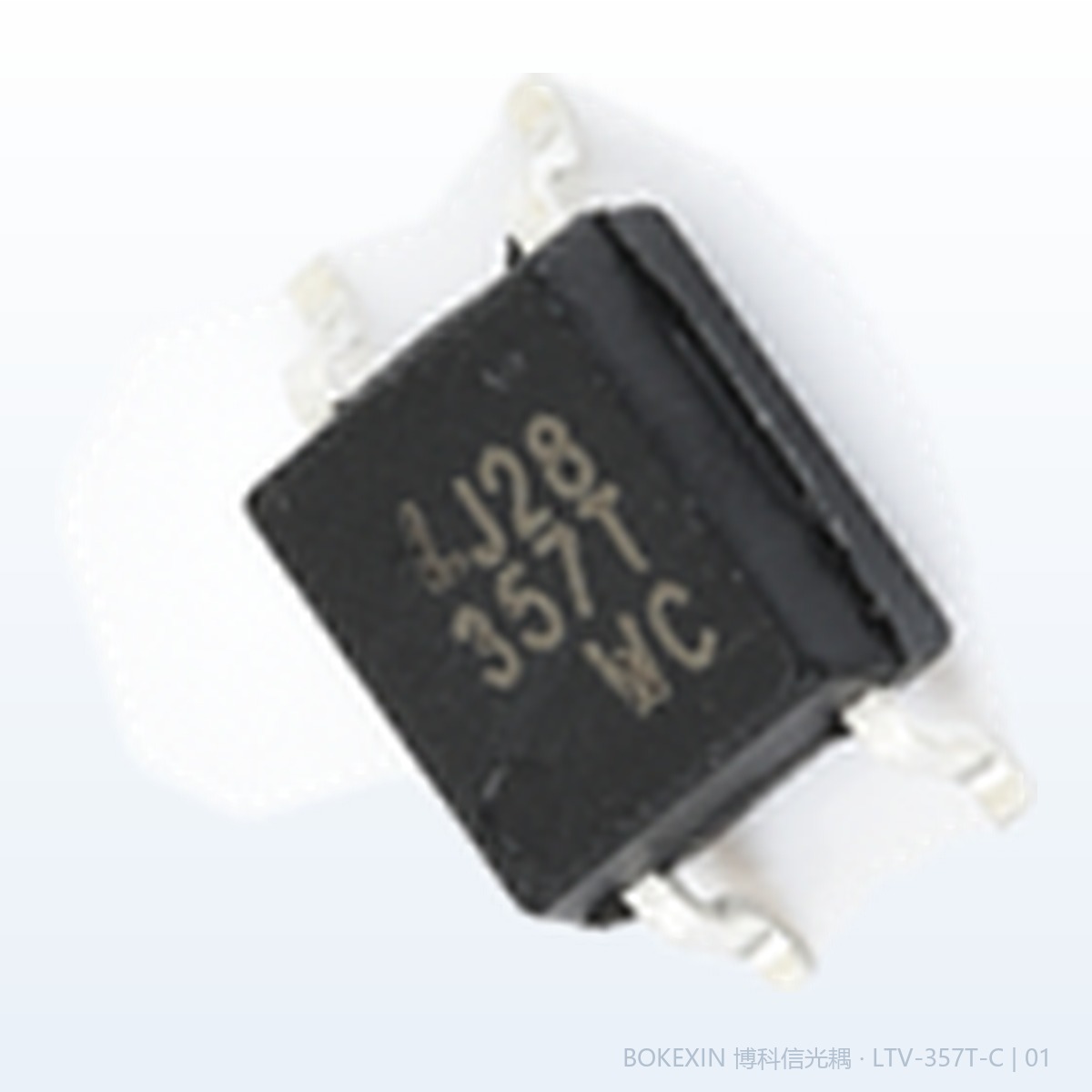

产品实拍图
本页为博科信现货实拍（器件丝印 见规格书）。图片已加防盗水印，需要最新批次照片或未加水印原图请联系销售；点击图片可放大。

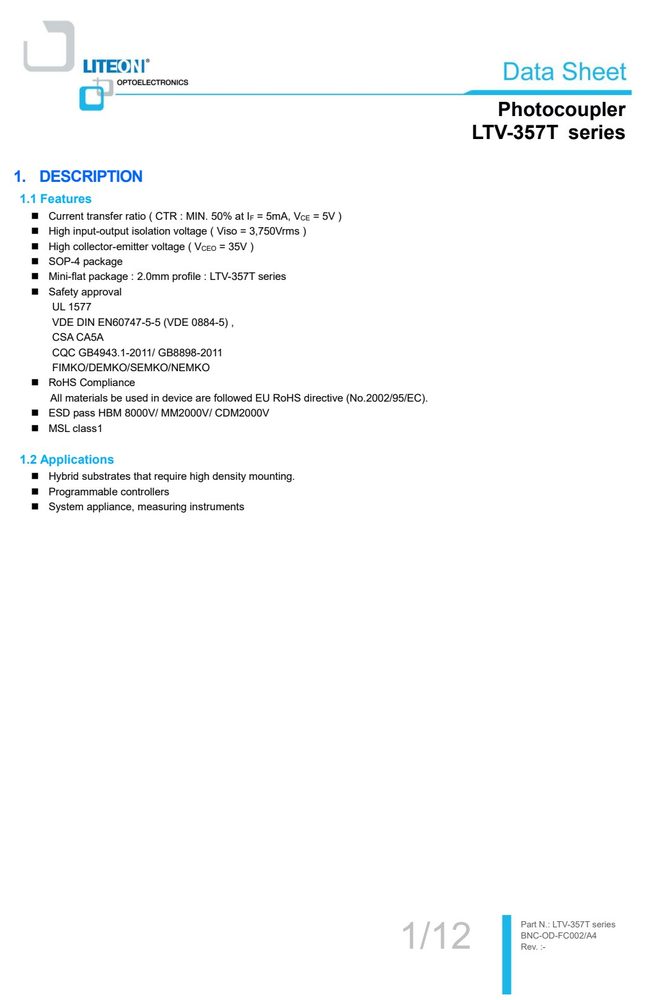

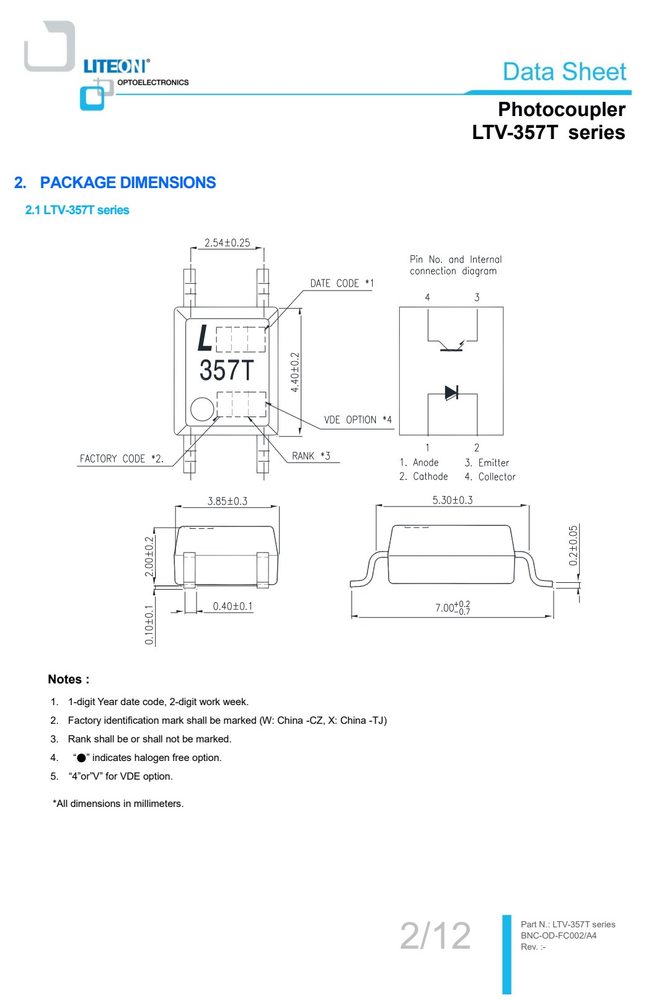

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电压 VF
- 1.4
- 正向电流 IF
- 50
产品特点 Features
- Current transfer ratio ( CTR : MIN. 50% at I = 5mA, V = 5V )
- Photocoupler
- LTV-357T series
- 3. TAPING DIMENSIONS
- 3.1 LTV-357T-TP 3.2 LTV-357T
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| Forward Current | I | 50 | mA |
| Power Dissipation | P | 70 | mW |
| Junction Temperature | T | 125 | oC |
| Collector - Emitter Voltage | V | 35 | V |
| Emitter - Collector Voltage | V | 6 | V |
| Output Collector Current | I | 50 | mA |
| Collector Power Dissipation | P | 150 | mW |
| Junction Temperature | T | 125 | oC |
| Total Power Dissipation | P | 170 | mW |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 4. | 额定值 | AND | 特性 |
|---|---|---|---|
| LTV-357T series | |||
| Operating Temperature T -55 ~ +110 oC | |||
| Storage Temperature T -55 ~ +150 oC | |||
| Isolation voltage | shall be measured using the following method. | ||
| (2) | The isolation | voltage tester with zero-cross circuit shall be used. | |
| (3) | The waveform | of applied voltage shall be a sine wave. | |
| 4/12 Pa rt N. : LTV -357 T ser ies | |||
| BNC-OD-FC002/A4 |
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
|---|---|---|---|---|---|---|
| Forward Voltage | V | — | 1.2 | 1.4 | V | I =20mA |
| Terminal Capacitance | C | — | 30 | 250 | pF | V=0, f=1KHz |
| Collector Dark | Current I CEO | — | — | 100 | nA | V =20V, I =0 CE F |
| BV | 35 | — | — | V | I =0.1mA, I =0 | |
| Output | CEO | C F | ||||
| BV ECO | 6 | — | — | V | I =10A, I =0 E F | |
| Collector Current | I C | 2.5 | — | 30 | mA | I =5mA V =5V |
相关 / 可替代型号
CY357(B-TP)CY357(C-TP)EL357N(A)(TA)-GEL357N(A)(TA)-VGKPC357NTOBKPC357NTOBTLDPC357N1J000FPC357N2J000C
以上型号来自规格书与型号命名比对，参数需以各自规格书为准；下单前请与销售确认封装与脚位。
