Name: SHARP PC817X3NIP1B
Brand: SHARP
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

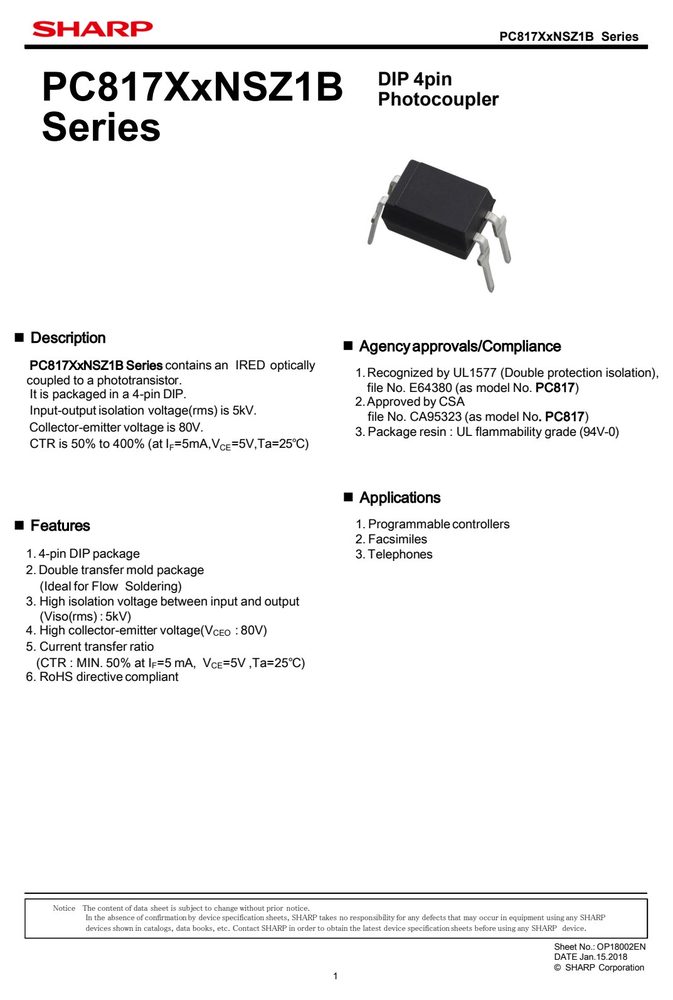

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	额定值	单位
			(T 25̊C)
Forward current	I	50	mA
Power dissipation	P	70	mW
Collector-emitter voltage	V	80	V
Emitter-collector voltage	V	6	V
Collector current	I	50	mA
Collector power dissipation	P	150	mW
Total power dissipation	P	200	mW

数据来源：原厂规格书

参数	符号	条件	最小	典型	最大	单位
					(T	25̊C)
Forward voltage	V	I 20mA		1.2	1.4	V
Input Peak forward voltage	V FM	I FM 0.5A			3.0	V
Terminal capacitance	C	V0,f1kHz		30	250	pF
Dark current	I	V 50V,I 0			100	nA
Output Collector-emitter breakdown	voltage BV	I 0.1mA,I 0	80			V
Emitter-collector breakdown	voltage BV	I 10A, I 0	6			V
Collector current	I	I 5mA, V 5V	2.5		30	mA
Collector-emitter saturation	voltage V	I 20mA, I 1mA		0.1	0.2	V
Transfer Isolation resistance	R	DC500V, 40 to 60%RH	5×1010	1×1011		Ω
charac Floating capacitance	C	V0,f1MHz		0.6	1.0	pF
teristics Cut-off frequency	f V	5V, I 2mA, R 100Ω,	3dB 	80		kHz
	Risetime t			4	18	s
	Falltime t			3	18	s
				Sheet	No.: OP18002EN

--- Trafficsignals--- Gas leakage sensor breakers--- Alarmequipment--- Various safety devices,etc.--- Nuclear power control equipment

规格书为原厂公开资料，点击在新窗口打开下载。

常备现货、免费送样、支持小批量试产。报出用量与封装要求，当天给报价与交期。
