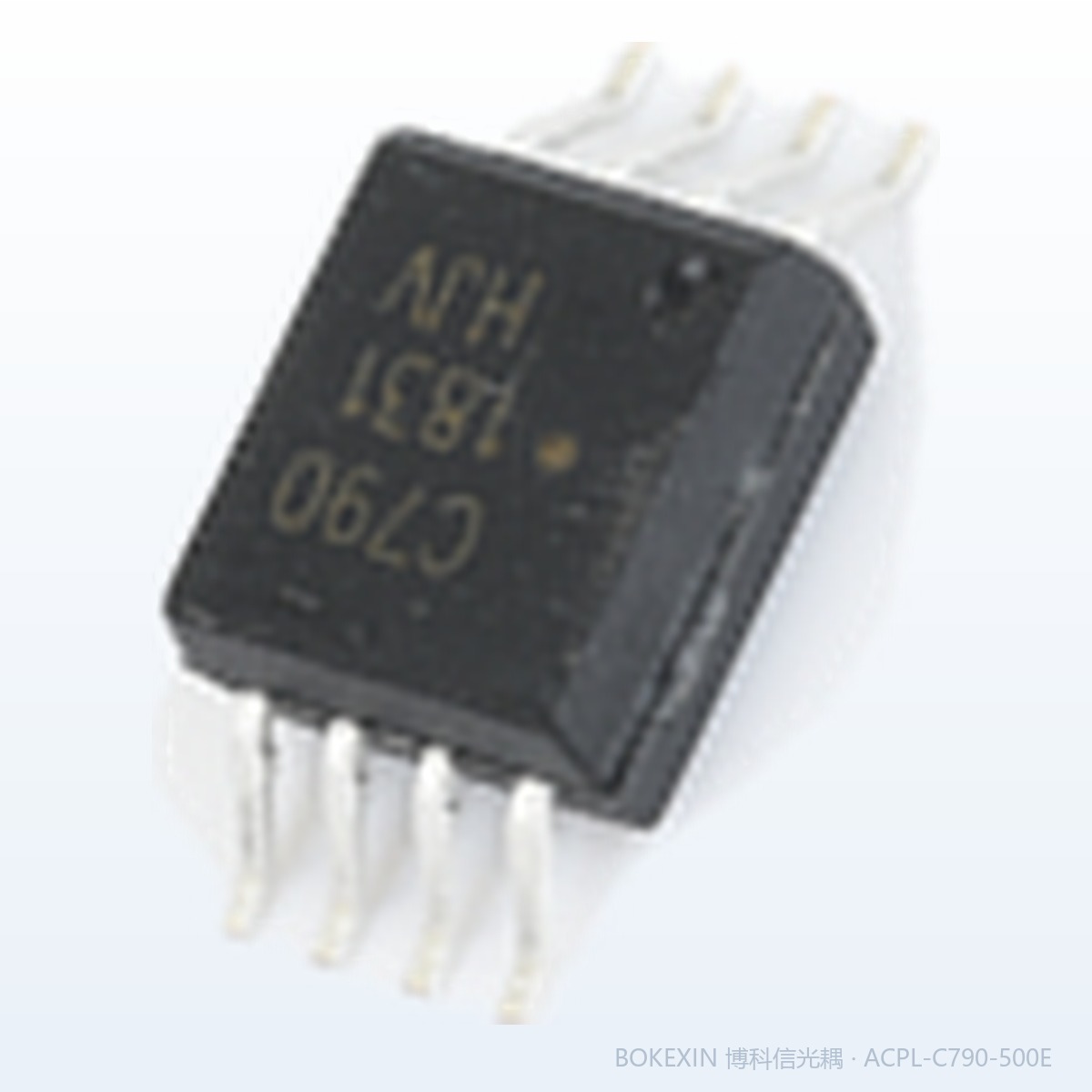

产品实拍图

本页为博科信现货实拍(器件丝印 见规格书)。图片已加防盗水印,需要最新批次照片或未加水印原图请联系销售;点击图片可放大。

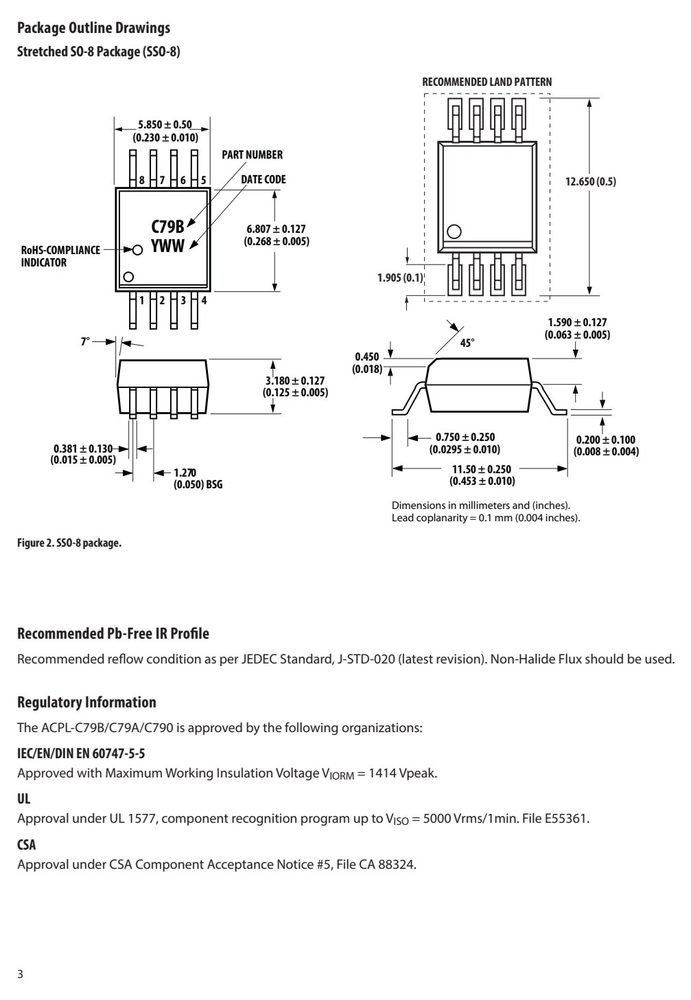

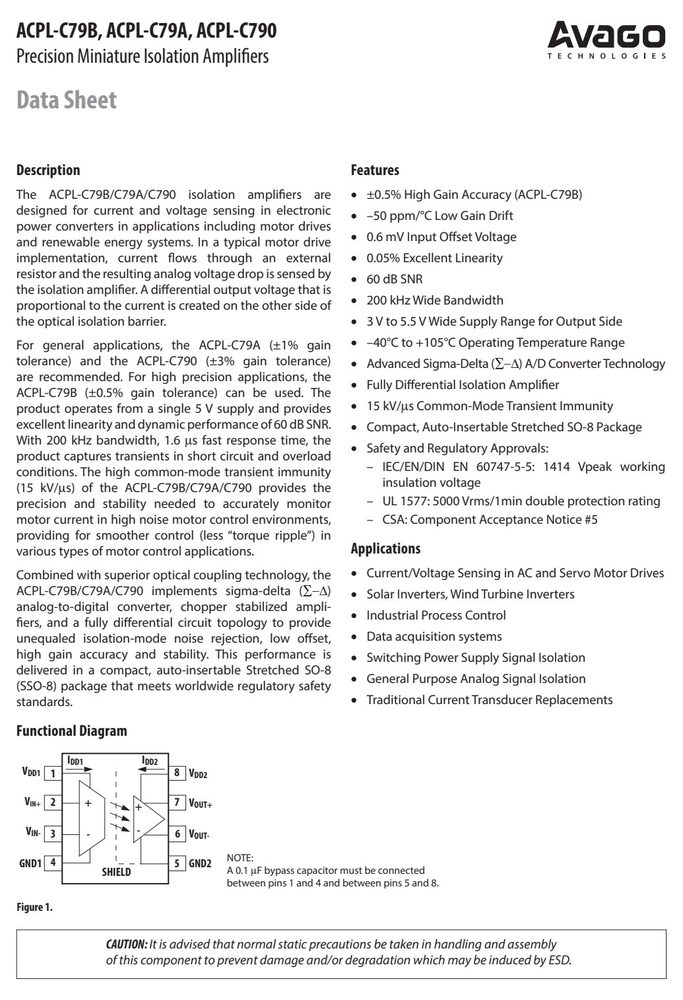

产品应用与封装尺寸


图纸取自原厂规格书,点击可放大查看原始尺寸标注。

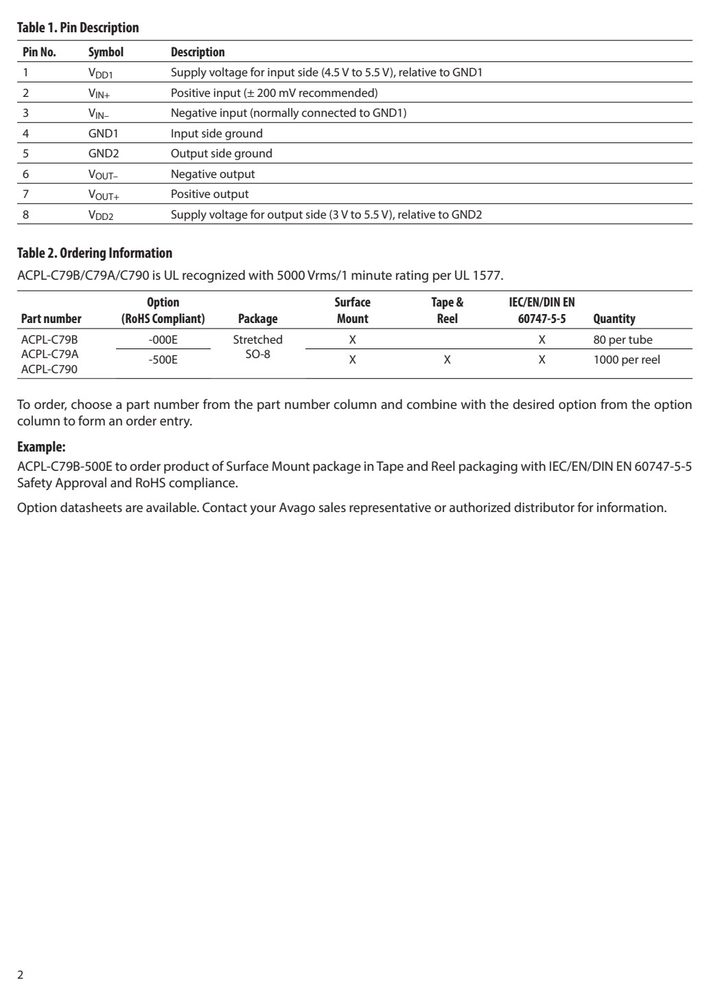

引脚定义与内部结构

| 引脚 | 符号 | 名称 |
|---|---|---|
| 1 | V | |
| 2 | V | |
| 3 | V | |
| 6 | V | |
| 7 | V | |
| 8 | V |
数据来源:原厂规格书引脚图
关键参数速览
- 电源电压 VCC
- 6.0
- 工作温度 TA
- 5
产品特点 Features
- The ACPL-C79B/C79A/C790 isolation amplifiers are
- ±0.5% High Gain Accuracy (ACPL-C79B)
绝对最大额定值 Absolute Maximum Ratings(TA = 25°C)
超过下表数值可能造成器件永久损坏,设计时请留余量。
| 参数 | 符号 | 最小 | 最大 | 单位 |
|---|---|---|---|---|
| Storage Temperature | T | –55 | +125 | °C |
| Ambient Operating Temperature | T | –40 | +105 | °C |
| Supply Voltages | V , V DD1 DD2 | –0.5 | 6.0 | V |
| Steady-State Input Voltage [1, 3] | V , V IN+ IN– | –2 | V + 0.5 DD1 | V |
| Two-Second Transient Input | Voltage [2] V , V IN+ IN– | –6 | V + 0.5 DD1 | V |
| Output Voltages | V , V OUT+ OUT– | –0.5 | V + 0.5 DD2 | V |
| Lead Solder Temperature | 260°C for 10 | sec., 1.6 mm below | seating plane |
数据来源:原厂规格书
安全与绝缘额定值(DIN EN/IEC 60747−5−5)
| 参数 | 符号 | 值 | 单位 | 条件 |
|---|---|---|---|---|
| (External Clearance) | distance through air | |||
| (External Creepage) | distance path along body | |||
| Minimum Internal Plastic | Gap | 0.5 | mm | Through insulation distance, conductor to conductor, |
| (Internal Clearance) | usually the direct distance between the photoemitter and | |||
| Tracking Resistance | CTI | >175 | V | DIN IEC 112/VDE 0303 Part 1 |
| (Comparative Tracking | Index) | |||
| Isolation Group | IIIa | Material Group (DIN VDE 0110, 1/89, Table 1) | ||
| Installation classification | per DIN VDE 0110/1.89, | Table | 1 | |
| for rated mains | voltage ≤ 150 Vrms | I-IV | ||
| for rated mains | voltage ≤ 300 Vrms | I-IV | ||
| for rated mains | voltage ≤ 450 V rms | I-IV | ||
| for rated mains | voltage ≤ 600 Vrms | I-IV | ||
| for rated mains | voltage ≤ 1000 Vrms | I-III | ||
| Pollution Degree (DIN | VDE 0110/1.89) | 2 | ||
| Input to Output Test | Voltage, Method b | V 2652 Vpeak | ||
| V x 1.875 = V , | 100% Production Test | with t = 1 | sec, | |
| Partial Discharge < 5 | pC | |||
| Input to Output Test | Voltage, Method a | V 2262 Vpeak | ||
| V x 1.6 = V , Type | and Sample Test, t = | 10 sec, | ||
| Partial Discharge < 5 | pC | |||
| Highest Allowable | Overvoltage (Transient | Overvoltage, | t = 60 sec) | V 8000 Vpeak |
电气特性 Electrical Characteristics(TA = 25°C)
| 参数 | 符号 | 最小 | Typ.[1] | 最大 | 单位 | 测试条件 | 图号 |
|---|---|---|---|---|---|---|---|
| A | DD1 | DD2 | IN | ||||
| Input Offset Voltage | V | –1 | 0.6 | 2 | mV | T = 25°C | 3, 4 |
| Magnitude of Input | Offset |dV OS /dT A | | 3 | 10 | µV/°C | T A = –40°C to +105°C; | 5 | |
| Change vs. Temperature | absolute value | ||||||
| Gain (ACPL-C79B, ±0.5%) | G0 | 8.16 | 8.2 | 8.24 | V/V | T = 25°C; Note 2 | 6, 7 |
| Gain (ACPL-C79A, ±1%) | G1 | 8.12 | 8.2 | 8.28 | V/V | TA = 25°C; Note 2 | 6, 7 |
| Gain (ACPL-C790, ±3%) | G3 | 7.95 | 8.2 | 8.44 | V/V | T = 25°C; Note 2 | 6, 7 |
| Magnitude of Gain | dG/dT | –0.00041 | V/V/°C | T = –40°C to +105°C; | 8 | ||
| Change vs. Temperature | Note 3 | ||||||
| Nonlinearity over ±200 | mV NL 200 | 0.05 | 0.13 | % | V = –200 mV to +200 mV, IN+ | 9, 10 | |
| Input Voltage | T = 25°C; Note 2 | ||||||
| Magnitude of NL | dNL /dT | 0.0003 | %/°C | T = –40°C to +85°C | 11 | ||
| 200 | 200 | A | A | ||||
| 0.004 | %/°C | T = +85°C to +105°C | 11 | ||||
| Nonlinearity over ±100 | mV NL100 | 0.02 | 0.06 | % | VIN+ = –100 mV to +100 mV, | 9, 10, 11 | |
| Input Voltage | TA = 25°C; Note 2 | ||||||
| Full-Scale Differential | FSR | ±300 | mV | VIN = VIN+ – VIN–; Note 4 | 12 | ||
| Input Bias Current | IIN+ | –1 | –0.1 | µA | VIN+ = 0 V, VIN– = 0 V; Note | 5 13 | |
| Magnitude of IIN+ Change | vs. dIIN+/dTA | –0.05 | nA/°C | ||||
| Equivalent Input | Impedance RIN | 22 | kΩ | VIN+ or VIN–, single-ended | 14 | ||
| Output Common-Mode | Voltage VOCM | 1.23 | V | VOUT+ or VOUT–; Note 6 | |||
| Output Voltage Range | OVR | 0 to 2.5 | V | VOUT+ or VOUT–; Note 4 | 12 | ||
| Output Short-Circuit | Current |IOSC| | 11 | mA | VOUT+ or VOUT–, shorted to VDD2 | GND2 or | ||
| Output Resistance | ROUT | 21 | Ω | VOUT+ or VOUT– | |||
| Input DC Common-Mode | CMRRIN | 76 | dB | Note 2 | |||
| Signal-to-Noise Ratio | SNR | 60 | dB | VIN+ = 300 mVpp 10 kHz sine | wave; 15, 16 | ||
| Signal-to-(Noise + Ratio | Distortion) SNDR | 56 | dB | VIN+ = 300 mVpp 10 kHz sine Note 8 | wave; 15, 16 | ||
| Small-Signal Bandwidth | (-3 dB) f–3 dB | 140 | 200 | kHz | 17, 18 | ||
| Input to Output | 10%-10% tPD10 | 1.6 | 2.3 | µs | 200 mV/µs step input | 19 | |
| 50%-50% t PD50 | 2 | 2.6 | µs | 200 mV/µs step input | 19 | ||
| 90%-90% tPD90 | 2.6 | 3.3 | µs | 200 mV/µs step input | 19 | ||
| Output Rise/Fall Time | (10%-90%) tR/F | 1.7 | µs | Step input | 19 | ||
| Common Mode Transient | CMTI | 10 | 15 | kV/µs | VCM = 1 kV, TA = 25°C; Note | 2 | |
| Power Supply Rejection | PSR | –78 | dB | 1 Vpp 1 kHz sine wave ripple | on VDD1, | ||
| differential output; Note 9 | |||||||
| Input Side Supply Current | IDD1 | 13 | 18.5 | mA | VIN+ = 400 mV; see Note 10 | 20 | |
| Output Side Supply | Current I | 7 | 12 | mA | 5 V supply | 20 | |
| 6.8 | 11 | mA | 3.3 V supply | 20 | |||
| Input-Output Momentary | V | 5000 | Vrms | RH < 50%, t = 1 min., T | = 25°C 1, 2 |

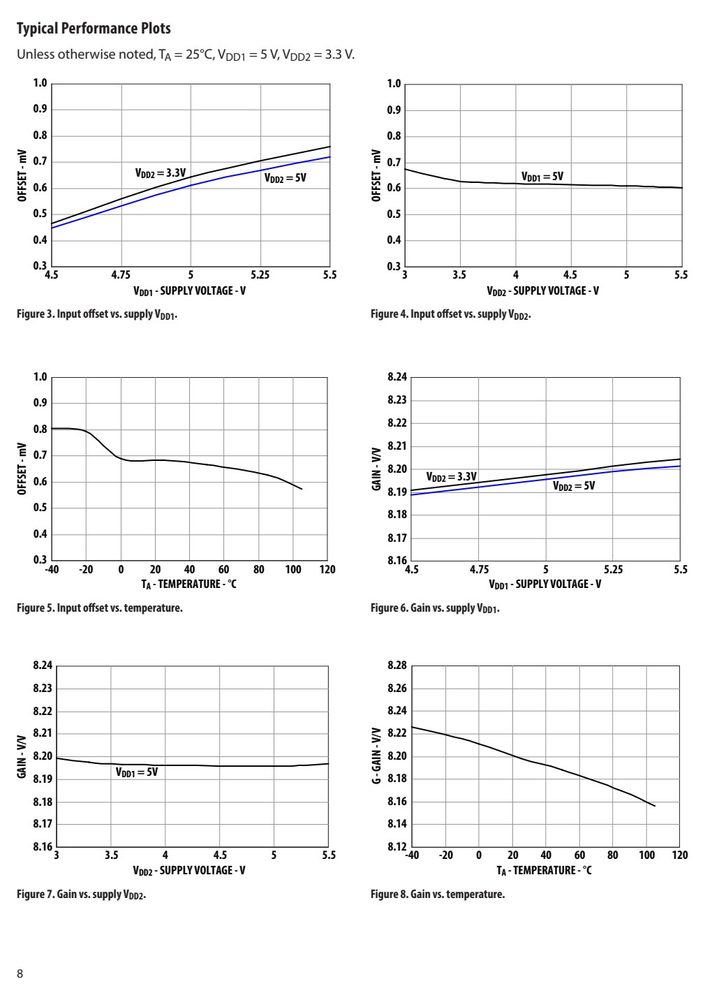

特性曲线(Typical Performance Curves)

相关 / 可替代型号
以上型号来自规格书与型号命名比对,参数需以各自规格书为准;下单前请与销售确认封装与脚位。
