Name: AVAGO ACPL-C87A-500E
Brand: AVAGO
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

索取实拍图在产品目录查看同类型号

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

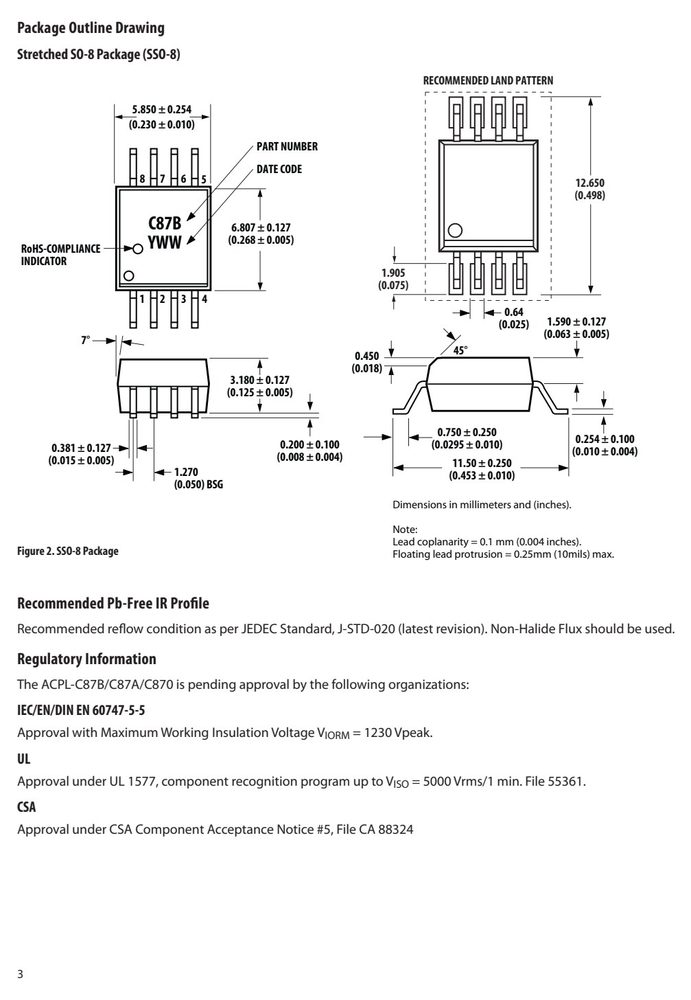

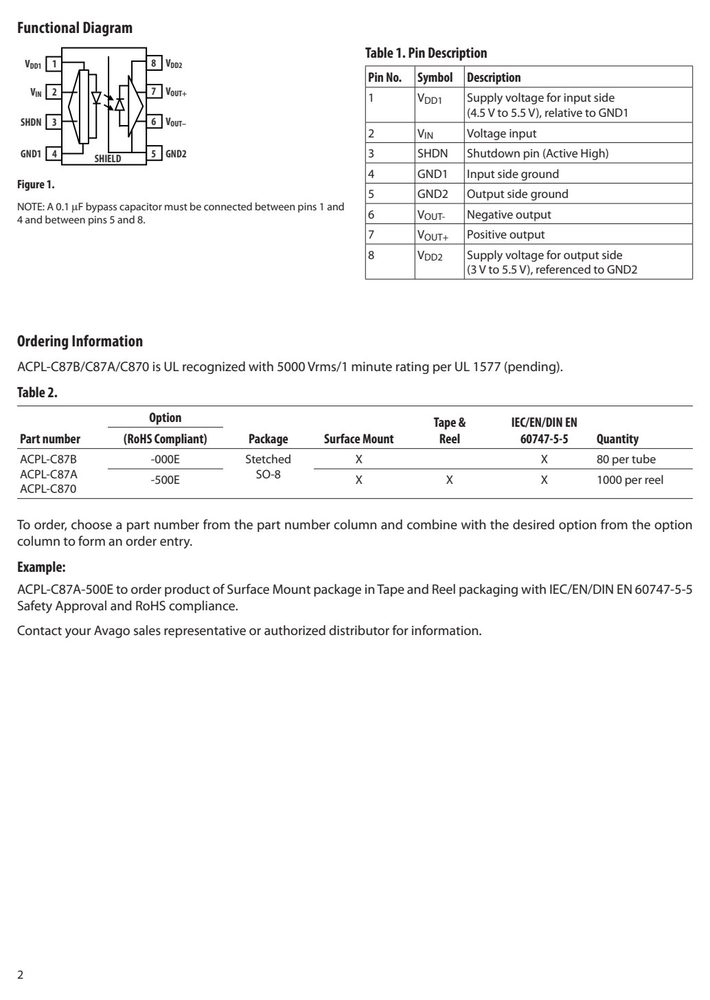

引脚定义与内部结构

引脚	符号	名称
1	V
2	V
3	V
5	V
6	V
7	V
8	V

数据来源：原厂规格书引脚图

关键参数速览

电源电压 VCC: 6.0
工作温度 TA: +105

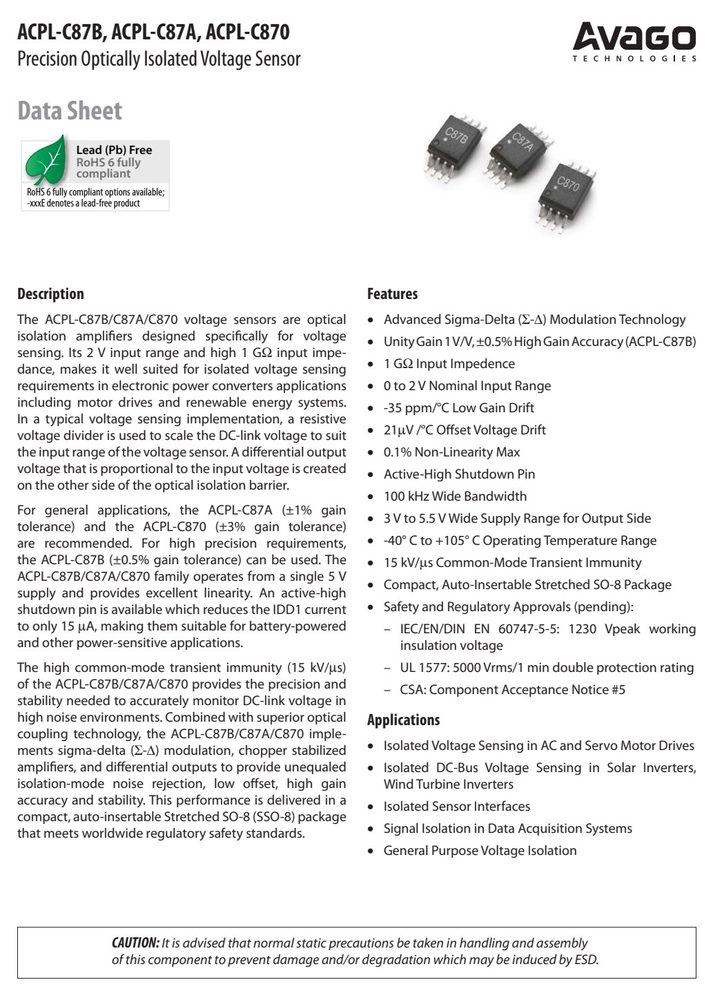

产品特点 Features

 Unity Gain 1 V/V, ±0.5% High Gain Accuracy (ACPL-C87B)
 1 G Input Impedence
Functional Diagram

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	最小	最大	单位
Storage Temperature	T	-55	+125	°C
Ambient Operating Temperature	T	-40	+105	°C
Supply Voltage	V , V DD1 DD2	-0.5	6.0	V
Steady-State Input Voltage [1, 3]	V IN	-2	V + 0.5 DD1	V
Two-Second Transient Input	Voltage [2] V IN	-6	V + 0.5 DD1	V
Logic Input	V SD	-0.5	V + 0.5 DD1	V
Output Voltages	V , V OUT+ OUT−	-0.5	V + 0.5 DD2	V
Lead Solder Temperature	260° C for 10 sec.,	1.6 mm below	seating plane

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

–	UL	5000	最小	double	protection	额定值
–	CSA:	Component	Acceptance	Notice	#5
Resistance (Input-Output)	R I-O	> 1012		V I-O =	500 V DC	3
Capacitance (Input-Output)	C	0.5	pF	f = 1 MHz		3

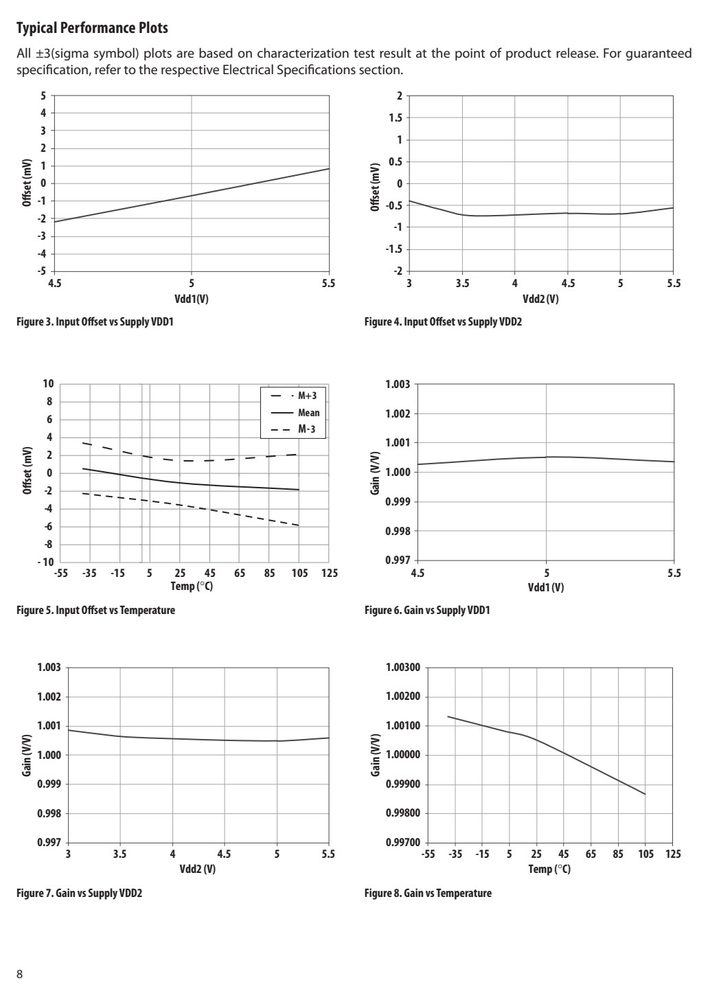

特性曲线（Typical Performance Curves）

应用领域 Applications

 0 to 2 V Nominal Input Range -35 ppm/°C Low Gain Drift 21V /°C Off set Voltage Drift 0.1% Non-Linearity Max Active-High Shutdown PinWind Turbine Inverters Isolated Sensor Interfaces General Purpose Voltage IsolationNonlinearity
