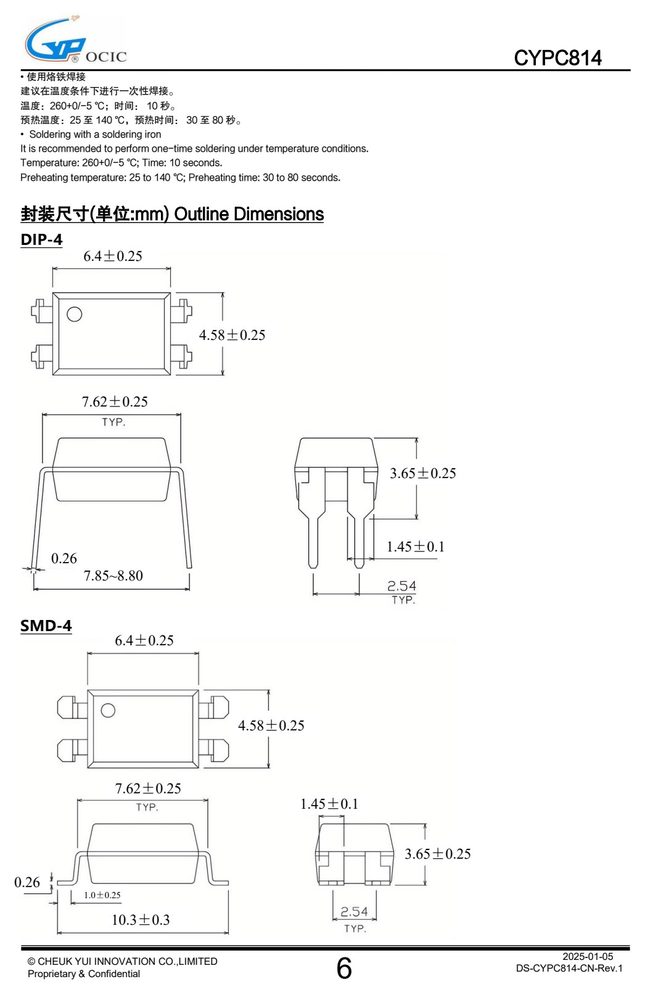

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电压 VF
- 1.4
- 正向电流 IF
- 1.4
产品特点 Features
- 额定值降低因子(在 Ta =
- Power dissipationDerating
- Ta = 100°C)
- 热阻(结-环境)
- Thermal Resistance
- 热阻(结-壳)
- 集电极功耗
- Collector Power Dissipation
- 集电极电流
- Collector Current output
- 集电极-发射极电压
- Collector-Emitter Voltage
- 发射极-集电极电压
- Emitter - Collector Voltage
- Total Power Dissipation
- CYPC814
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| IF | ±50 | mA | |
| P | 70 | mW 2025-01-05 CYPC814 |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 特性 | 特性2 |
|---|---|
| | 集电极-发射极击穿电压 BVCEO≥80V |
| Collector - emitter breakdown voltage BVCEO≥80V | |
| 符合 | EU REACH 和 RoHS |
电气特性 Electrical Characteristics（TA = 25°C）
| 符号 | 条件 | 最小 | 经典 | 最大 | 单位 |
|---|---|---|---|---|---|
| VF | IF=±20mA | - | 1.2 | 1.4 | V |
| Ct | V=0, f= 1kHz | - | 30 | 250 | pF |
| ICEO | VCE=20V | - | - | 100 | nA |
| BVCEO | IC=0. 1mA, IF=0 | 80 | - | - | V |
| BVECO | IE= 10µA, IF=0 | 6 | - | - | V |

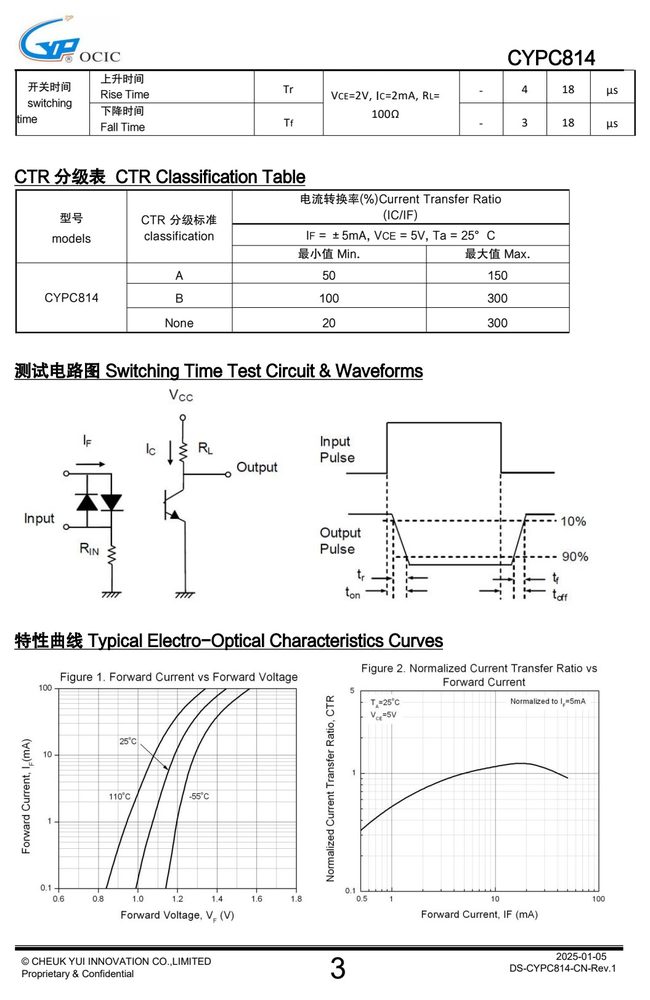

特性曲线（Typical Performance Curves）

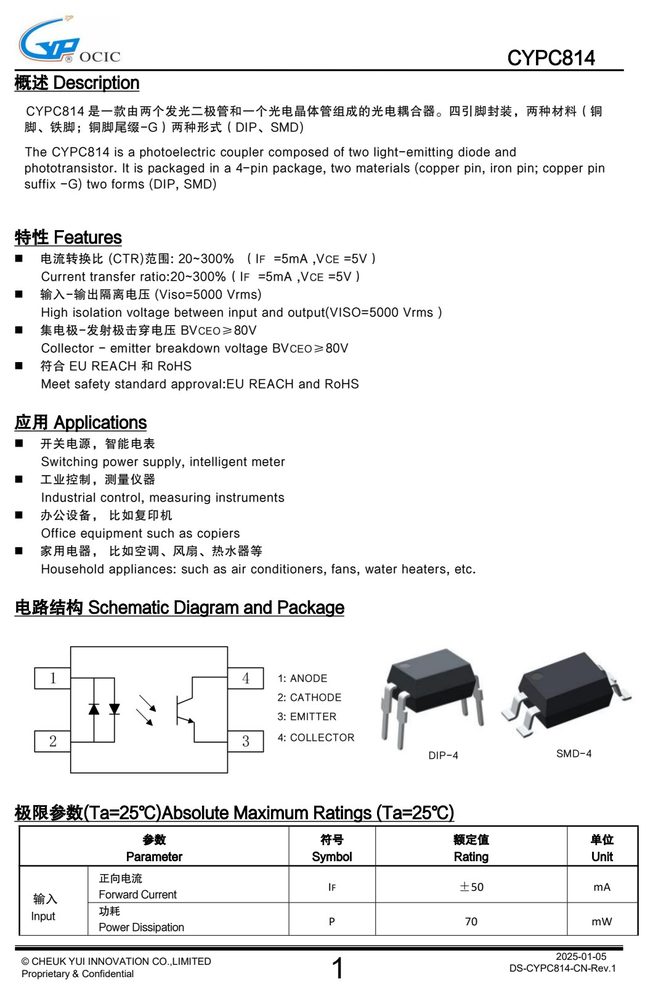

相关 / 可替代型号
以上型号来自规格书与型号命名比对，参数需以各自规格书为准；下单前请与销售确认封装与脚位。
订货信息与供货形式
| 包装方式 | 数量 | 数量2 | 数量3 |
|---|---|---|---|
| DIP-4 |
