产品应用与封装尺寸

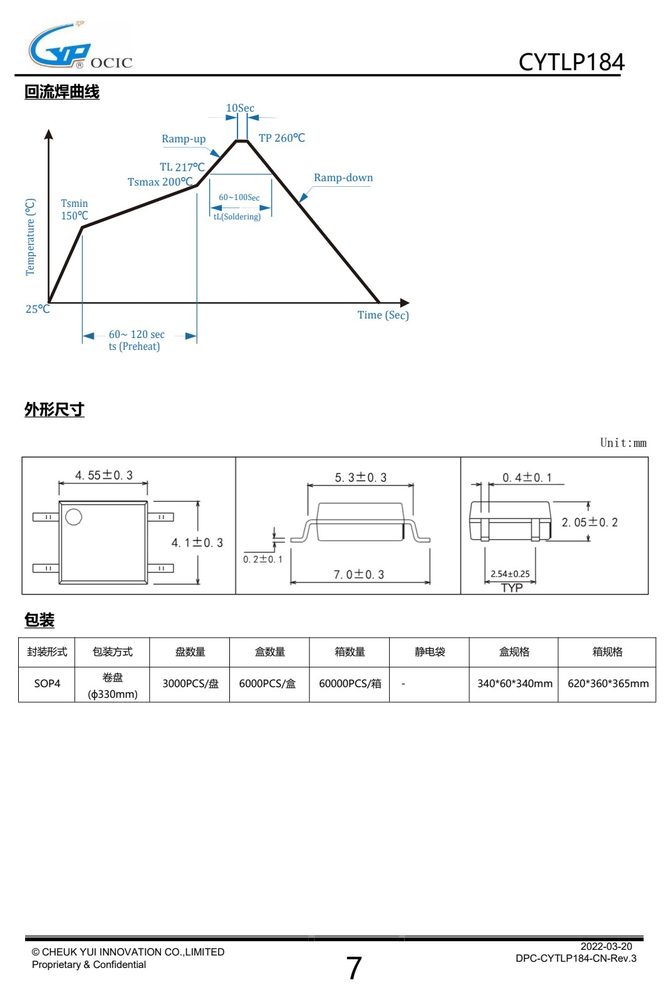

-package.jpg)
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电压 VF
- 1.4
- 反向电压 VR
- 6
- 正向电流 IF
- ±50
- 集电极-发射极电压 VCEO
- 80
- 隔离电压 VISO
- 3750
- 工作温度 TA
- 50
产品特点 Features
- 参数 符号 条件 最小值 典型值 最大值 单位
- 正向电压 V I =±10mA 1.1 1.25 1.4 V
- 反向电流 I V =5V 10 µA
- 输入端电容 C in V=0, f=1MHz - 60 - pF
- V =70V 100 nA
- 集电极暗电流 I CE
- V =70V,Ta=85°C - 2 50 µA
- 发射极-集电极击穿电压 BV I =0.5mA, I =0 80 V
- CEO C F
- 集电极暗电流 BV I =0.1mA, I =0 7 V
- ECO E F
- I =±5mA, V =5V 50 400
- 隔离电容 Cf V=0, f=1MHz 0.6 1.0 pF
- 集电极-发射极电容 C V=0, f=1MHz 10 pF
- 输入-输出电容 C V=0, f=1MHz 0.8 pF
- V =5V, I =2mA,
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| 正向电流 | I | ±50 | mA |
| 正向脉冲电流 | I | ±1 | A |
| 反向电压 | V | 6 | V |
| 功耗 | P | 70 | mW |
| 结温 | Tj | 125 | °C |
| 集电极功耗 | P | 150 | mW |
| 集电极电流 | I | 50 | mA |
| 集电极-发射极电压 | V | 80 | V 2022-03-20 CYTLP184 |
| 发射极-集电极电压 | V | 7 | V |
| 结温 | Tj | 125 | °C |
| 总功耗 | Ptot | 200 | mW |
| 隔离电压 | Viso | 3750 | Vrms |
| 工作温度 | Topr | -55~+110 | °C |
| 储存温度 | Tstg | -55~+125 | °C |
| 焊接温度 | Tsol | 260（10s） | °C |
数据来源：原厂规格书
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 正向电压 | V | I =±10mA | 1.1 | 1.25 | 1.4 | V |
| 反向电流 | I | V =5V | 10 | µA | ||
| 输入端电容 | C in | V=0, f=1MHz | - | 60 | - | pF |
| V =70V | 100 | nA | ||||
| V =70V,Ta=85°C | - | 2 | 50 | µA | ||
| 发射极-集电极击穿电压 | BV | I =0.5mA, I =0 | 80 | V | ||
| 集电极暗电流 | BV | I =0.1mA, I =0 | 7 | V | ||
| I =±5mA, V =5V | 50 | 400 |
