Name: EVERLIGHT EL2561S1(D)(TA)(TN)-F
Brand: EVERLIGHT
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

索取实拍图在产品目录查看同类型号

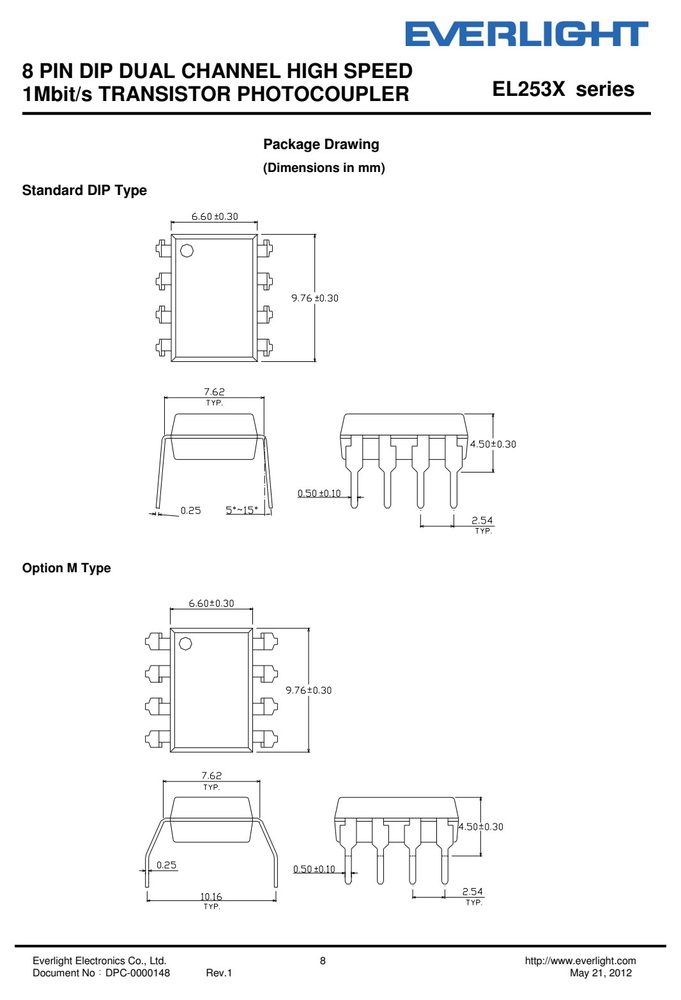

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

关键参数速览

正向电压 VF: 1.8
正向电流 IF: 25
电源电压 VCC: -0.5 to 30

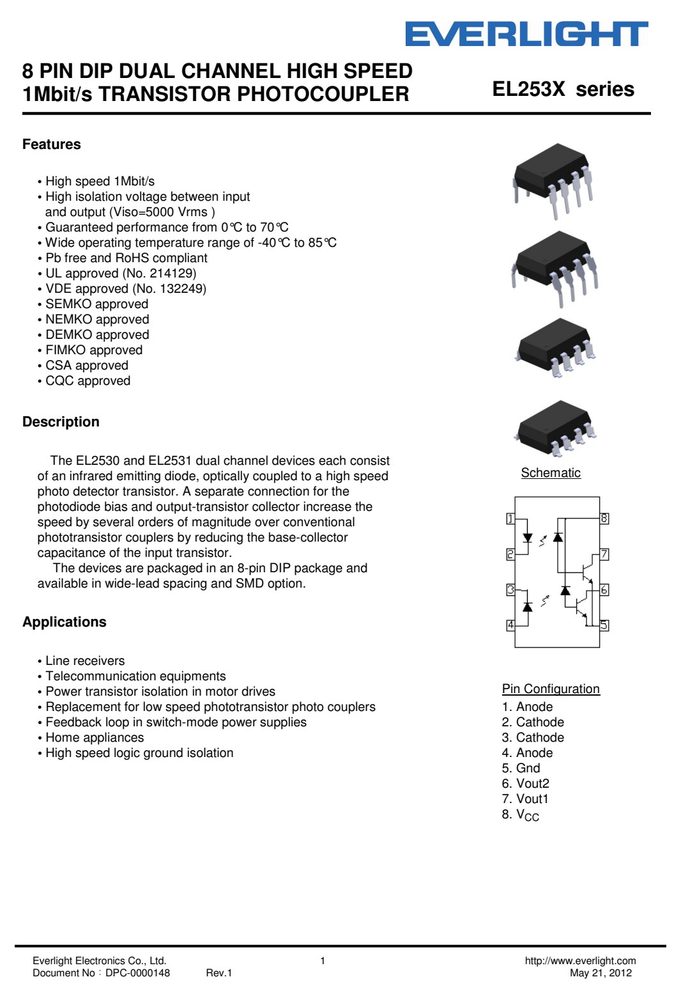

产品特点 Features

High speed 1Mbit/s
8 PIN DIP DUAL CHANNEL HIGH SPEED
EL253X series
1Mbit/s TRANSISTOR PHOTOCOUPLER

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	额定值	单位
Forward current	I	25	mA
	I	50	mA
(50% duty, 1ms P.W)	FP
(≤1µs P.W,300pps)	I Ftrans	1	A
	P	45	mW
	P	35	mW
Average Output current	I	8	mA
Output Peak Output current	I	16	mA
Output voltage	V	-0.5 to 20	V
Supply voltage	V	-0.5 to 30	V

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

参数	符号	额定值	单位
8 PIN DIP DUAL CHANNEL	HIGH SPEED	EL253X	series
1Mbit/s TRANSISTOR	PHOTOCOUPLER
Operating temperature	T	-40 ~ +100	°C
Storage temperature	T	-40 ~ +125	°C
Soldering temperature	T	260	°C

电气特性 Electrical Characteristics（TA = 25°C）

参数	符号	最小	Typ.*	最大	单位	条件
Forward voltage	V	-	1.45	1.8	V I =	16mA, T =25℃
	F				F	A
		-	-1.9	-	mV/°C I	=16mA
forward voltage	T				F
Input Capacitance	C	-	60	-	pF	VF=0V, f=1MHz
					I	=0mA, V =V =5.5V,
		-	0.001	0.5	F T	O CC =25°C
Logic High Output Current	I				µA
					I	=0mA, V =V =15V
		-	-	50	T	=25°C
					I =I	16mA, V =Open,
Logic Low Supply Current		-	140	400	F1	F2 O
	CCL				V	=15V
					I	=0mA, V =Open,
		-	0.01	1	F	O
					V	=15V, T =25°C
					I	=0mA, V =Open,
		-	-	4	F V	O =15V
8 PIN DIP DUAL	CHANNEL	HIGH		SPEED
						EL253X series
1Mbit/s TRANSISTOR			PHOTOCOUPLER
Transfer Characteristics	(T =0 to	70°C unless	specified	otherwise)
EL2530		7	-	50
					I =	16mA ,V = 0.4V,
					V	=4.5V, T =25°C
EL2531		19	-	50

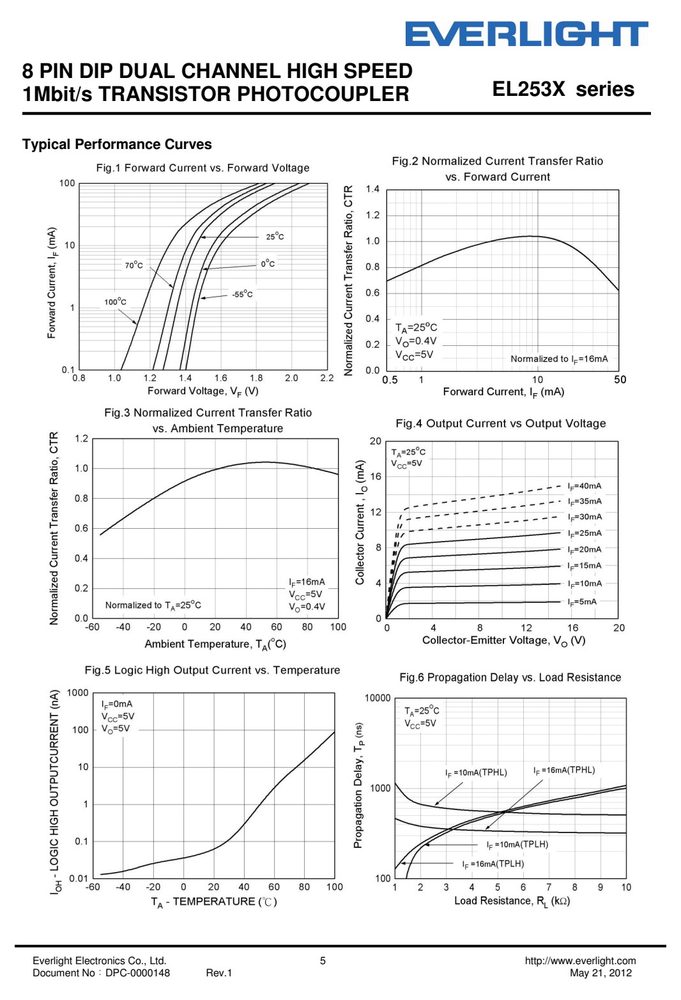

特性曲线（Typical Performance Curves）

订货信息与供货形式

包装	S	型号
Option	S	Type
Option	S1	Type

应用领域 Applications

Line receiversTelecommunication equipments8 PIN DIP DUAL CHANNEL HIGH SPEEDEL253X series1Mbit/s TRANSISTOR PHOTOCOUPLEREL2530 7 - 50I = 16mA ,V = 0.4V,V =4.5V, T =25°CEL2531 19 - 50Current Transfer
