Name: EVERLIGHT EL3063
Brand: EVERLIGHT
Availability: InStock

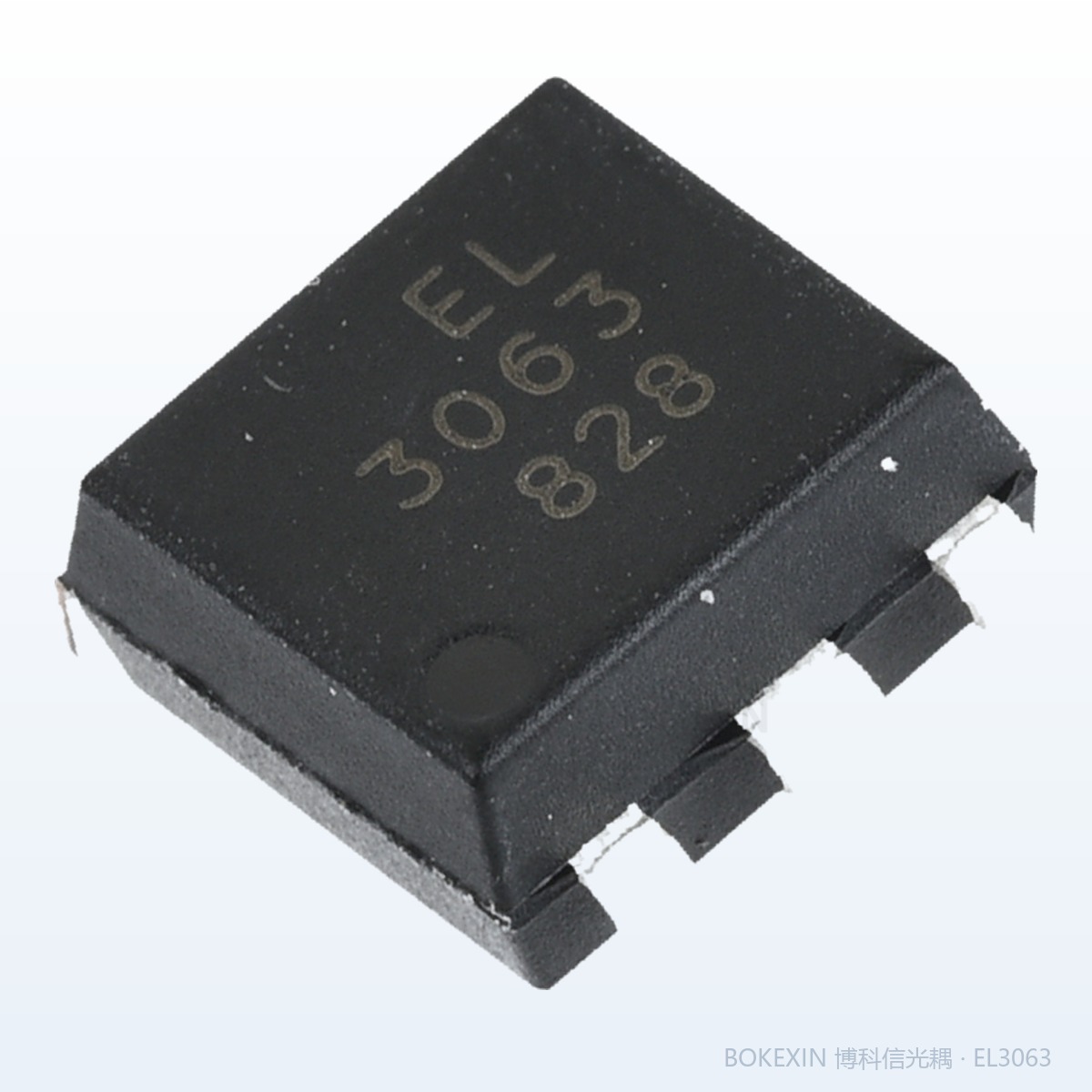

产品实拍图

本页为博科信现货实拍（器件丝印见规格书）。图片已加防盗水印，需要最新批次照片或未加水印原图请联系销售；点击图片可放大。

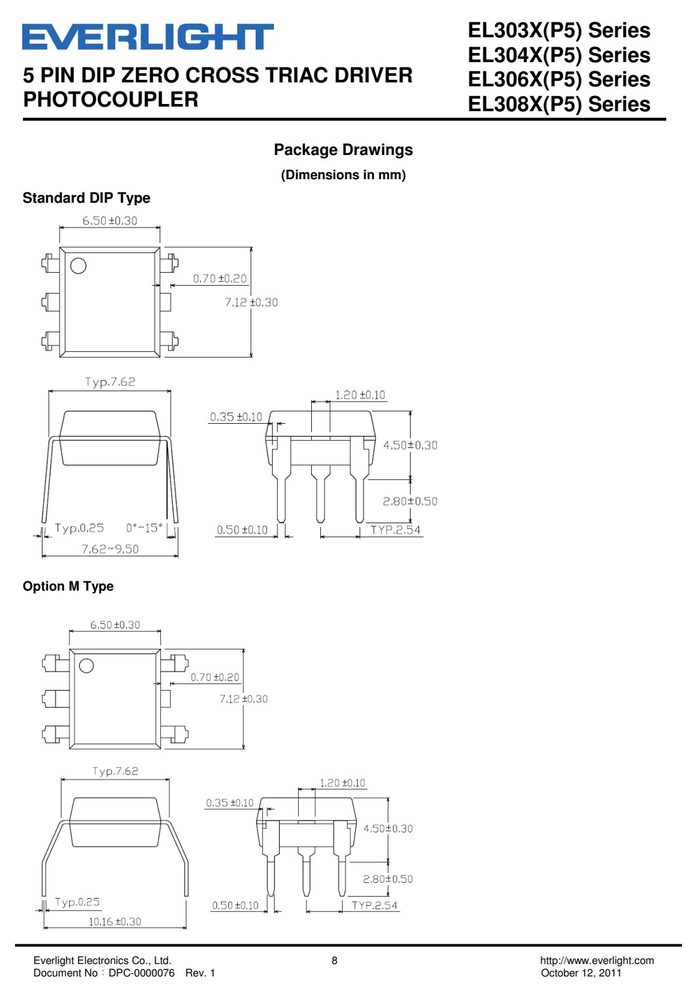

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

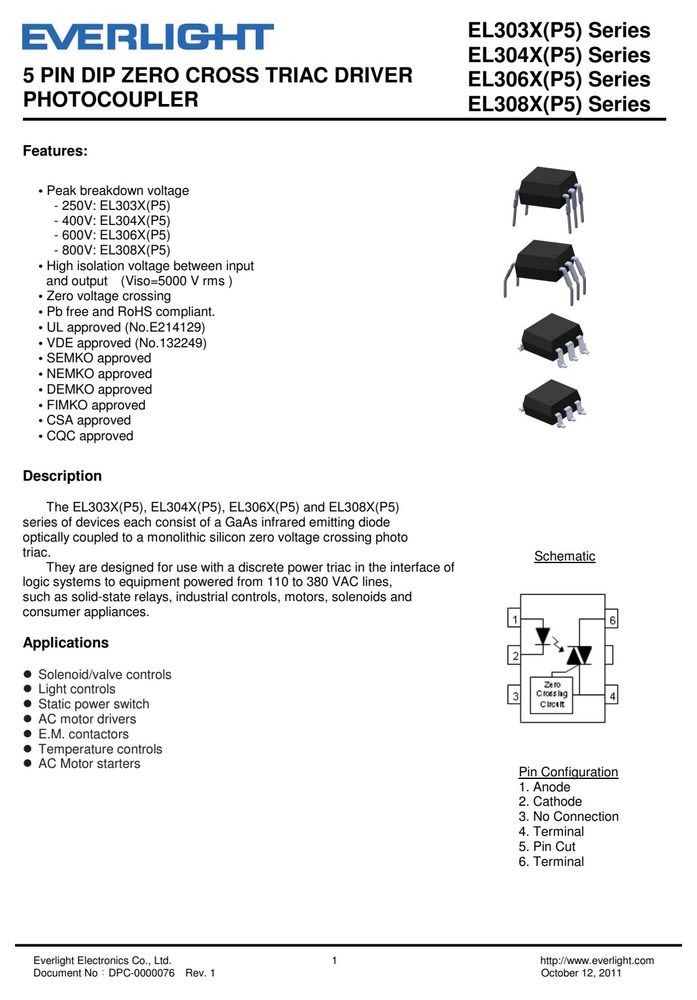

引脚定义与内部结构

引脚	符号	名称
1	Anode
2	Cathode
3	No Connection
4	Terminal
5	Pin Cut
6	Terminal

数据来源：原厂规格书引脚图

关键参数速览

正向电压 VF: 30mA
正向电流 IF: 60

产品特点 Features

Peak breakdown voltage
250V: EL303X(P5)
400V: EL304X(P5)
600V: EL306X(P5)
800V: EL308X(P5)
High isolation voltage between input
and output (Viso=5000 V rms )
Zero voltage crossing
Pb free and RoHS compliant.
UL approved (No.E214129)
VDE approved (No.132249)
SEMKO approved

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	额定值	单位
Forward current	I	60	mA
Power dissipation		100	mW
Derating factor (above 85°C)	EL303X	3.8 250	mW /°C
Off-state Output	EL304X EL306X EL308X	400 600 800
Peak Repetitive Surge	Current I	1	A
Power dissipation		300	mW
Derating factor (above 85°C)		7.6	mW /°C

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

参数	符号	额定值	单位
		EL303X(P5)	Series
		EL304X(P5)	Series
5 PIN DIP ZERO CROSS	TRIAC DRIVER
		EL306X(P5)	Series
		EL308X(P5)	Series
Total power dissipation	P	330	mW
Operating temperature	T	-55~+100	°C
Storage temperature	T	-55~+125	°C
Soldering temperature	T	260	°C

电气特性 Electrical Characteristics（TA = 25°C）

参数	符号	最小	Typ.*	最大	单位	条件
Forward voltage	V	-	-	1.5	V I =	30mA
Peak EL303X/304X				100
Blocking	I	-	-		nA DRM	DRM
	DRM1				I =	0mA
Current EL306X/308X					F
					I	=100mA peak, I =Rated
Peak On-state Voltage	V	-	-	3	V TM	F
Critical Rate		1000	-	-
of Rise of					V	=Rated V , I =0
	dv/dt				V/µs PEAK	DRM F
off-state					(Fig.	10)
Voltage		600	-	-
voltage above which	device V	-	-	20	V I =	Rated I
	INH				F	FT
Leakage in lnhibited State	I	-	-	500	µA F	FT DRM
	DRM2				V	, off state
		-	-	15
		-	-	10
Current EL3062	I FT				mA Main	terminal Voltage=3V
		-	-	5
Holding Current		-	280	-

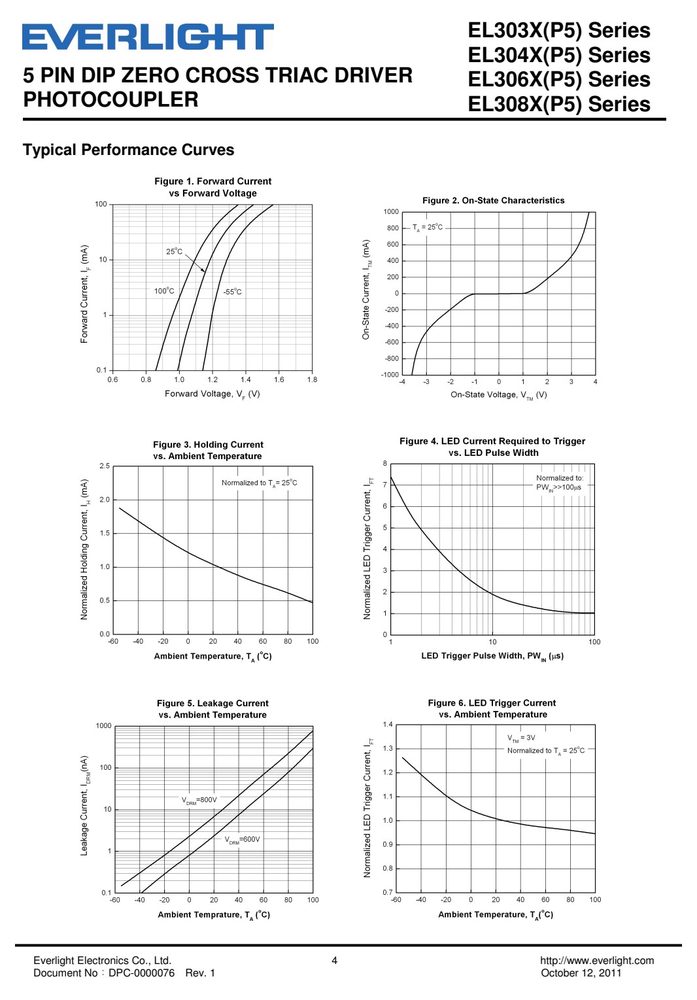

特性曲线（Typical Performance Curves）

订货信息与供货形式

包装	S	型号
Option	S	Type
Option	S1	Type

应用领域 Applications

Ω Solenoid/valve controlsΩ Light controlsΩ Static power switchΩ AC motor driversΩ E.M. contactorsΩ Temperature controlsΩ AC Motor startersEL303X(P5) SeriesEL304X(P5) Series5 PIN DIP ZERO CROSS TRIAC DRIVEREL306X(P5) SeriesPHOTOCOUPLER

资料下载

📄 EL3063 规格书 PDF

规格书为原厂公开资料，点击在新窗口打开下载。
