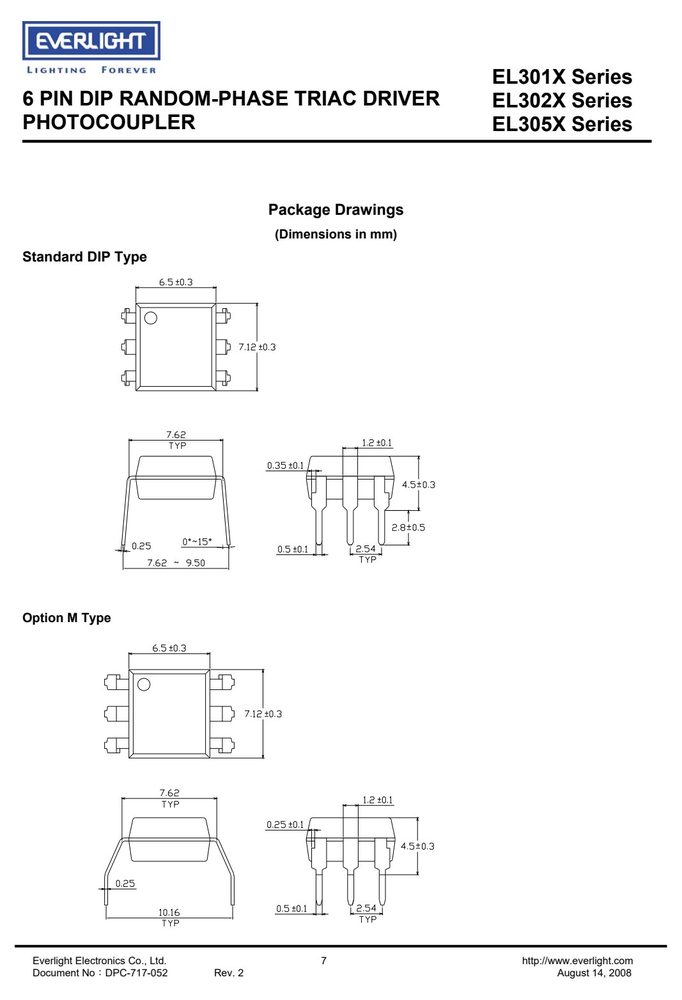

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
引脚定义与内部结构
| 引脚 | 符号 | 名称 |
|---|---|---|
| 1 | Anode | |
| 2 | Cathode | |
| 3 | No Connection | |
| 4 | Terminal | |
| 5 | Substrate | |
| 6 | Terminal |
数据来源：原厂规格书引脚图
关键参数速览
- 正向电压 VF
- 10mA
- 正向电流 IF
- 60

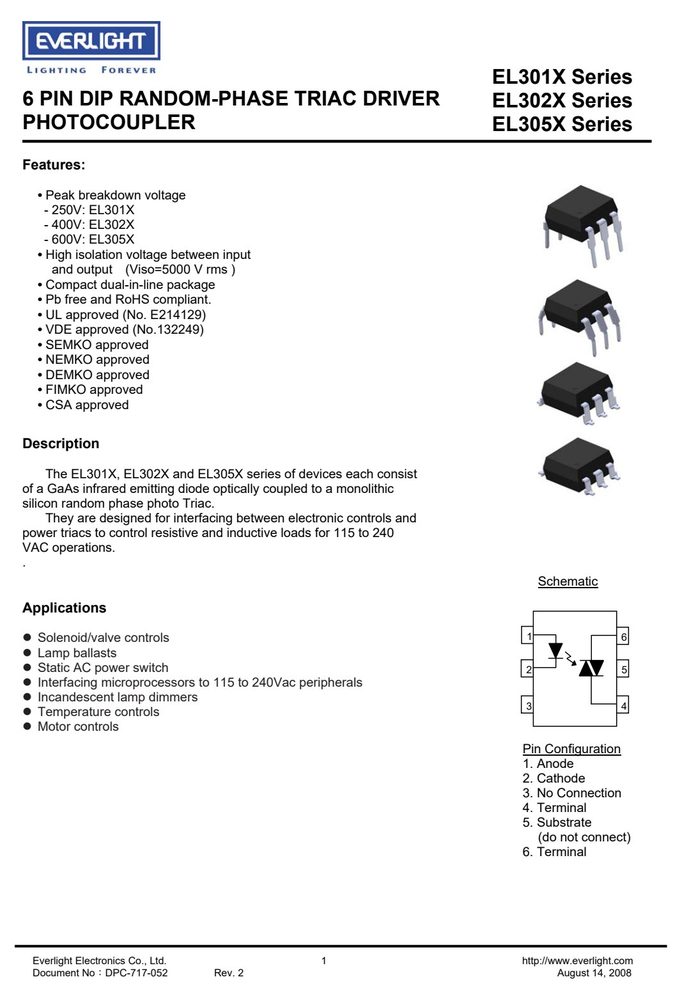

产品特点 Features
- Peak breakdown voltage
- 250V: EL301X
- 400V: EL302X
- 600V: EL305X
- High isolation voltage between input
- and output (Viso=5000 V rms )
- Compact dual-in-line package
- Pb free and RoHS compliant.
- UL approved (No. E214129)
- VDE approved (No.132249)
- SEMKO approved
- NEMKO approved
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| Forward current | I | 60 | mA |
| Power dissipation | 100 | mW | |
| Derating factor (above 85°C) | EL301X | 3.8 250 | mW /°C |
| EL302X V EL305X | 400 600 | V | |
| Peak Repetitive Surge Current | I | 1 | A |
| Power dissipation | 300 | mW | |
| Derating factor (above 85°C) | 7.4 | mW /°C |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| EL301X | Series | ||
| 6 PIN DIP RANDOM-PHASE | TRIAC DRIVER | EL302X | Series |
| PHOTOCOUPLER | EL305X | Series | |
| Total power dissipation | P | 330 | mW |
| Operating temperature | T | -55~+100 | °C |
| Storage temperature | T | -55~+125 | °C |
| Soldering temperature | T | 260 | °C |
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 最小 | Typ.* | 最大 | 单位 | 条件 |
|---|---|---|---|---|---|---|
| Forward voltage | V | - | 1.18 | 1.5 | V I = | 10mA |
| Peak Blocking Current | I | - | - | 100 | nA DRM | DRM |
| DRM | I = | 0mA | ||||
| I | =100mA peak, | |||||
| Peak On-state Voltage | V | - | - | 2.5 | V TM | |
| TM | I | =Rated I | ||||
| EL301X | V | =Rated V , I =0 | ||||
| Critical Rate of | - | 100 | - | PEAK | DRM F | |
| EL302X | (Fig. | 8) | ||||
| Rise off-state | dv/dt | V/µs | ||||
| EL305X | 1000 | - | - | |||
| Voltage | V | =400V, I =0 (Fig. 8) | ||||
| EL3021 | - | - | 15 | |||
| EL3022 | I | - | - | 10 | mA Main | terminal Voltage=3V |
| EL3023 | - | - | 5 | |||
| Holding Current | - | 250 | - |

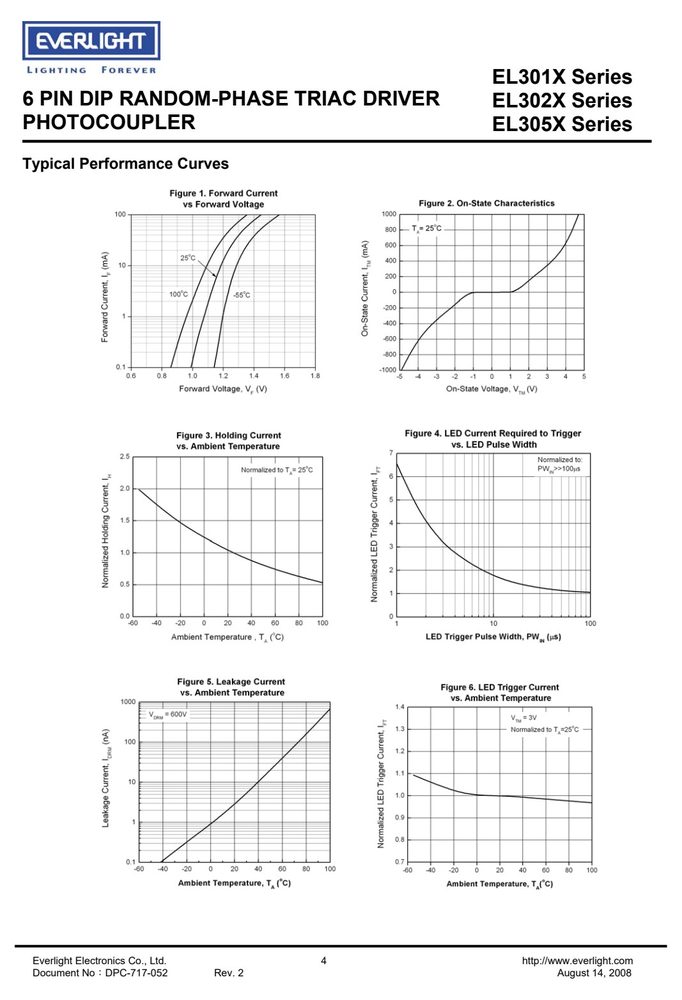

特性曲线（Typical Performance Curves）
相关 / 可替代型号
以上型号来自规格书与型号命名比对，参数需以各自规格书为准；下单前请与销售确认封装与脚位。
订货信息与供货形式
| 包装 | S | 型号 |
|---|---|---|
| Option | S | Type |
| Option | S1 | Type |
