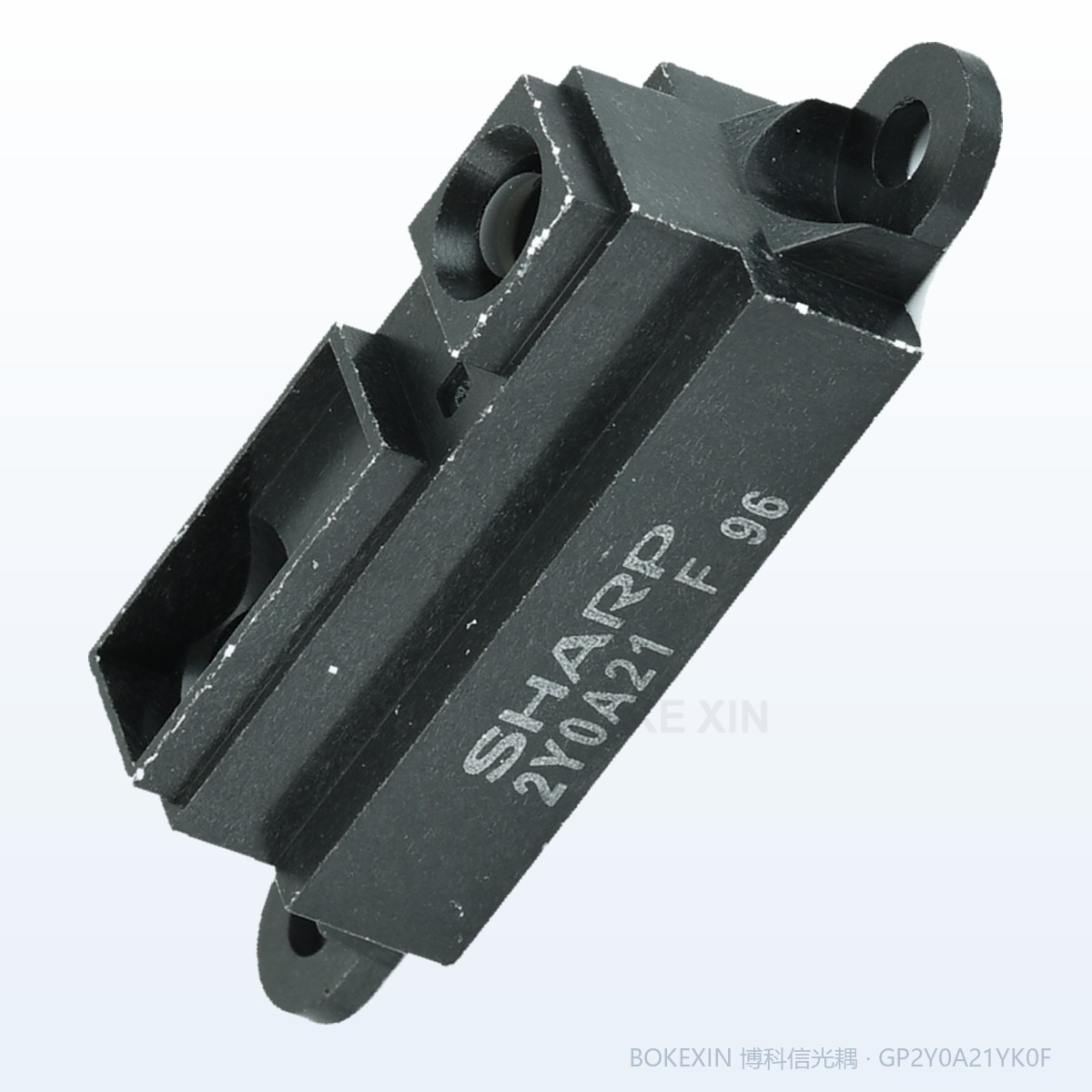

本页为博科信现货实拍（器件丝印 见规格书）。图片已加防盗水印，需要最新批次照片或未加水印原图请联系销售；点击图片可放大。
产品应用与封装尺寸

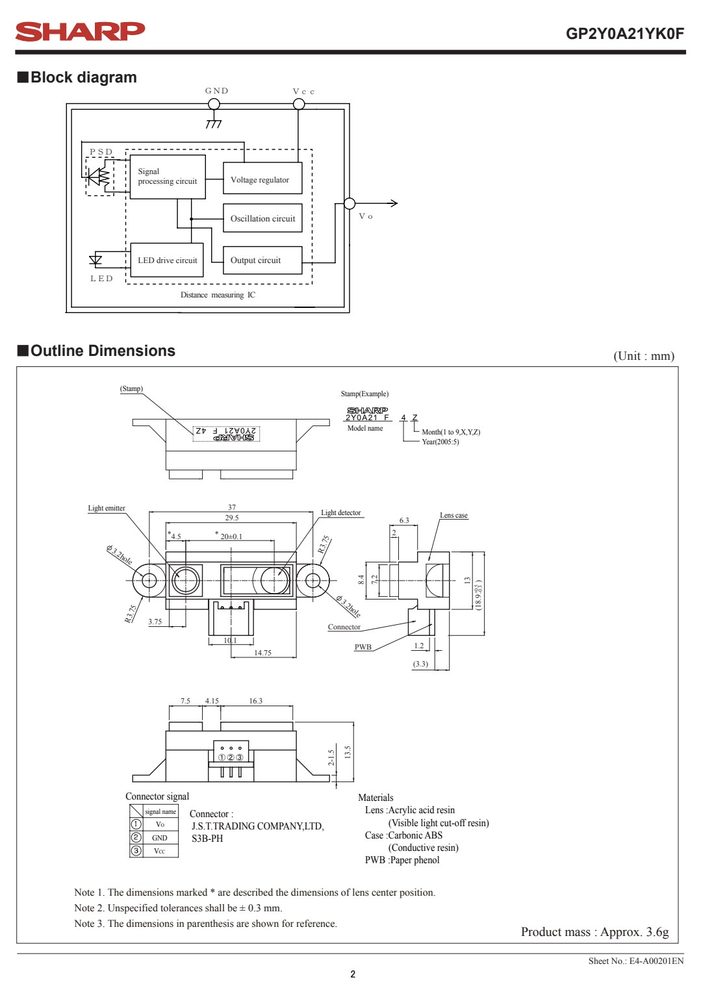

图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 电源电压 VCC
- -0.3 to +7
- 工作温度 TA
- -10 to +60

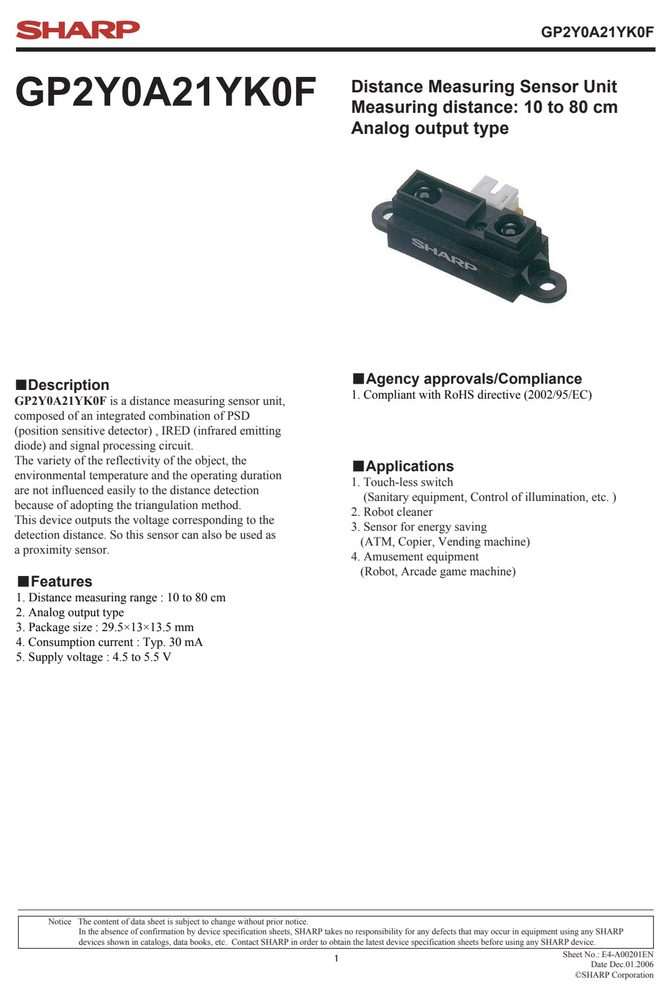

产品特点 Features
- 1. Distance measuring range : 10 to 80 cm
- 2. Analog output type
- 3. Package size : 29.5×13×13.5 mm
- 4. Consumption current : Typ. 30 mA
- 5. Supply voltage : 4.5 to 5.5 V
- Notice The content of data sheet is subject to change without prior notice.
- 1 Sheet No.: E4-A00201EN
- Date Dec.01.2006
- GP2Y0A21YK0F
- ■Block diagram
- ＧＮＤ Ｖｃｃ
- Signal processing circuit Voltage regulator
- Oscillation circuit Ｖｏ
- LED drive circuit Output circuit
- Distance measuring IC
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| Supply voltage | V | -0.3 to +7 | V |
| Output terminal voltage | V | -0.3 to V +0.3 | V |
| Operating temperature | T | -10 to +60 | ℃ |
| Storage temperature | T | -40 to +70 | ℃ |
数据来源：原厂规格书
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| Average supply current | I | L=80cm (Note 1) | ― | 30 | 40 | mA |
| Distance measuring | ΔL | (Note 1) | 10 | ― | 80 | cm |
| Output voltage | V | L=80cm (Note 1) | 0.25 | 0.4 | 0.55 | V |
| Output voltage differential | ΔV | 1.65 | 1.9 | 2.15 | V |
