Name: COSMO KMOC3021
Brand: COSMO
Availability: InStock

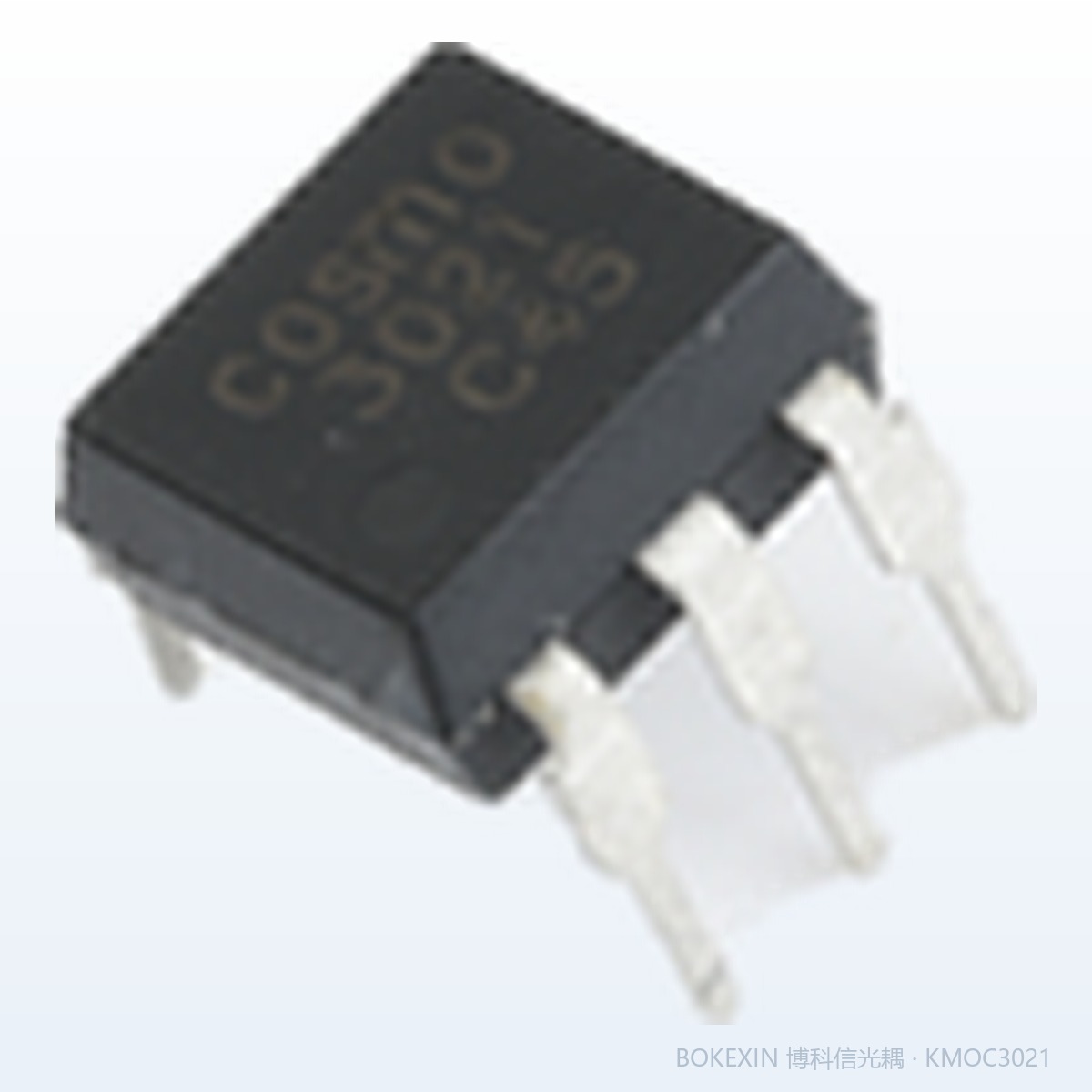

产品实拍图

本页为博科信现货实拍（器件丝印见规格书）。图片已加防盗水印，需要最新批次照片或未加水印原图请联系销售；点击图片可放大。

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

关键参数速览

正向电压 VF: 1.4
正向电流 IF: 50
隔离电压 VISO: 1011

产品特点 Features

1. Pb free and RoHS compliant
2. 400V peak blocking voltage
3. Simplifies logic control of 115 VAC power
4. Non zero voltage crossing
KMOC302X Series
5PIN RANDOM-PHASE TRIAC DRIVER cosmo
PHOTOCOUPLER
 Outside Dimension
Unit：mm
1. Dual-in-line type. 2. Surface mount type.
KMOC3023 KMOC3023S
7.62 7.62
6.50 7.30 6.50 7.30
0~10°
00.3 04.0 07.2 52.0 1.0±01.0 1.20
10.00±0.4 2.54 2.54

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	额定值	单位
Forward current	I	50	mA
Peak forward current	I	1	A
Power dissipation	P	70	mW
Off-state output terminal voltage	V	400	V
On-state R.M.S. current	I	100	mA
Peak repetitive surge current (PW=10ms.DC	10%) I	1	A
Power dissipation	P	300	mW
Total power dissipation	P	330	mW

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

1.	Dual-in-line	型号	2.	Surface	mount	型号2
						KMOC302X Series
				5PIN		RANDOM-PHASE TRIAC DRIVER
1.	Dual-in-line	type.	2.	Surface	mount	type.
		KMOC3023				KMOC3023S
	6.50	7.30			6.50	7.30 0~10°
3.	Long	creepage distance type.	4.	Long	creepage	distance
				for surface	mount	type.
		KMOC3023H				KMOC3023L 0~10°
					3021、3022、3023
				YWW	Y：Year	code / W：Week code

电气特性 Electrical Characteristics（TA = 25°C）

参数	符号	条件	最小	典型	最大	单位
Forward voltage	V I	=10mA	-	1.2	1.4	V
Peak blocking current	I V	Rated	-	-	100	nA
On-state voltage	V I	=100mA	-	1.6	3	V
Holding current	I		-	0.1	-	mA
	dv/dt V	=(1/ 2 )*Rated	1000	-	-	V/μs
Isolation resistance	R DC500V		5x1010	1011	-	Ω
		KMOC3021	-	-	15	mA
Minimum trigger current	I	KMOC3022	-	-	10	mA
		KMOC3023	-	-	5	mA
Turn-on time	T V	=6V,R =100Ω,I =20mA	-	-	100	μs

应用领域 Applications

Solenoid/Valve controlsLighting controlsStatic power switchesAC motor drivesTemperature controlsE.M contactorsAC motor contactorsSolid state relayProgrammable controllersKMOC302X Series5PIN RANDOM-PHASE TRIAC DRIVER cosmoPHOTOCOUPLER

资料下载

📄 KMOC3021 规格书 PDF

规格书为原厂公开资料，点击在新窗口打开下载。

获取报价 / 申请样品

常备现货、免费送样、支持小批量试产。报出用量与封装要求，当天给报价与交期。

💬 咨询 / 询价查看完整产品目录

KMOC3021 5-pin SMD
