产品实拍图

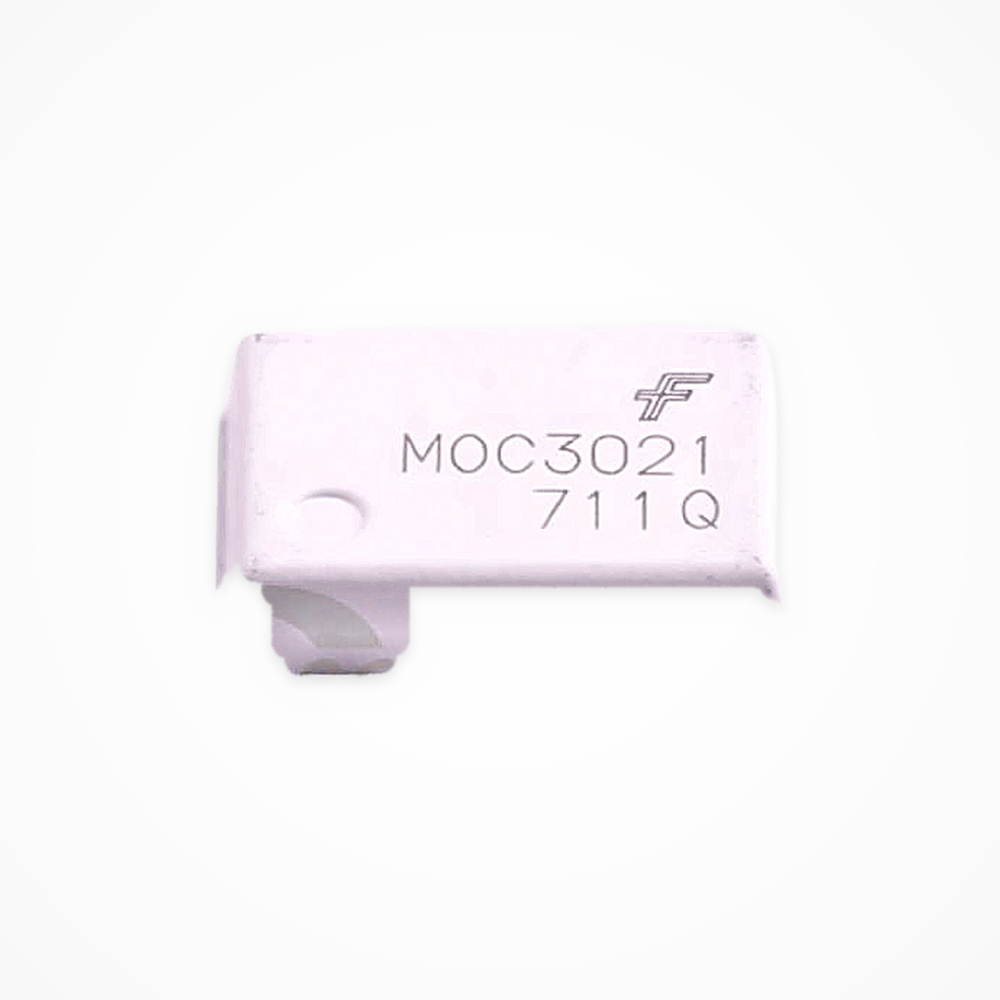

图为安森美 ONSEMI MOC3021M 实物（DIP-6 直插，丝印 MOC3021 / 711Q / F）。图片已做统一去底与防盗水印处理；需要最新批次照片或未加水印原图请联系销售。点击图片可放大查看。

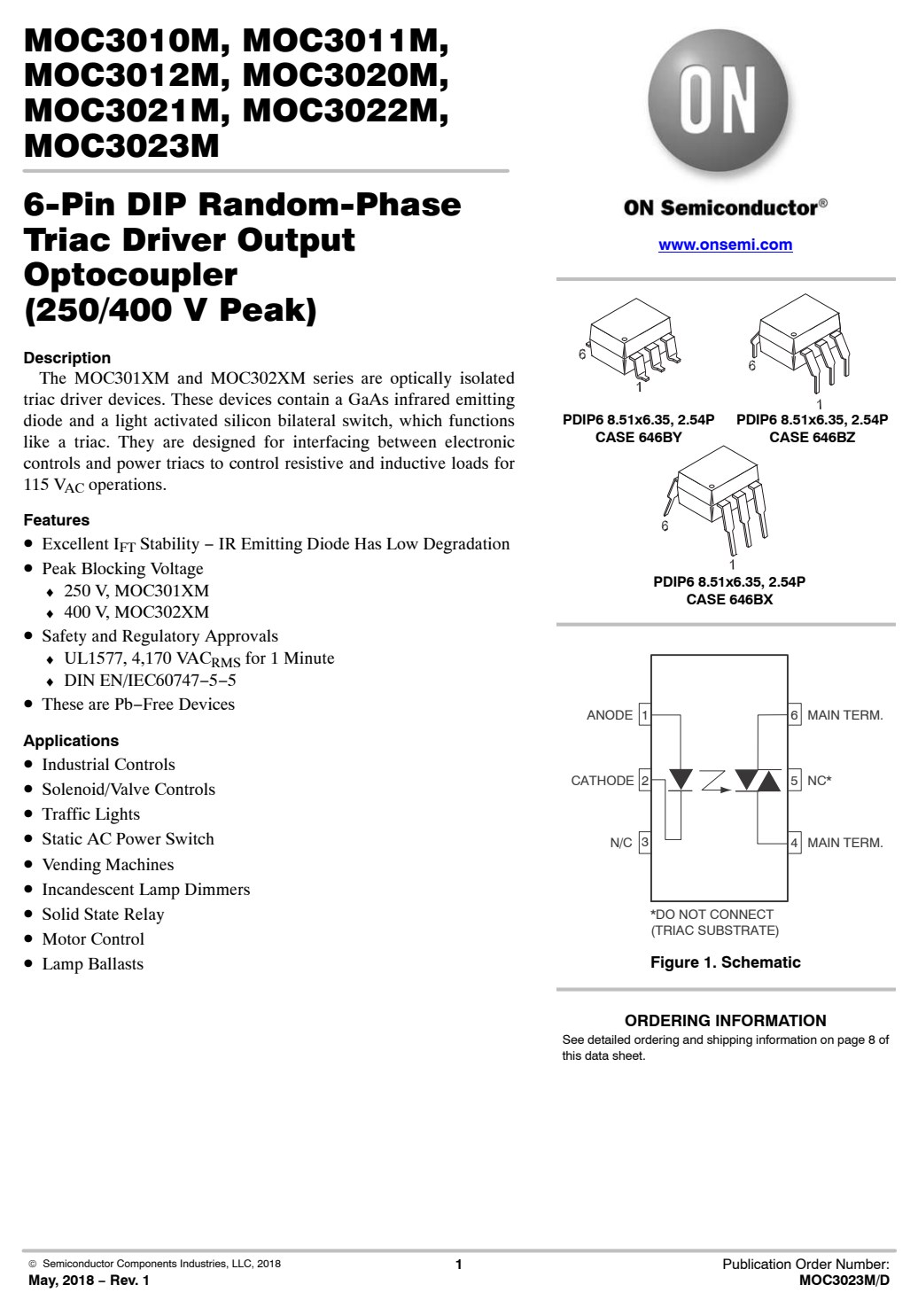

产品应用与封装尺寸
设计要点：该光隔离器不能直接驱动负载，它只是触发器件（intended to be a trigger device only），必须外接功率双向可控硅承受负载电流；39 Ω 电阻与 0.01 µF 电容用于可控硅吸收回路，470 Ω 电阻与 0.05 µF 电容用于光耦侧吸收回路，是否必需取决于实际负载特性。
图纸来源：原厂规格书 MOC3023M/D Rev.1（May 2018）· 应用电路第 6−7 页，封装尺寸第 8−9 页 · © Semiconductor Components Industries, LLC

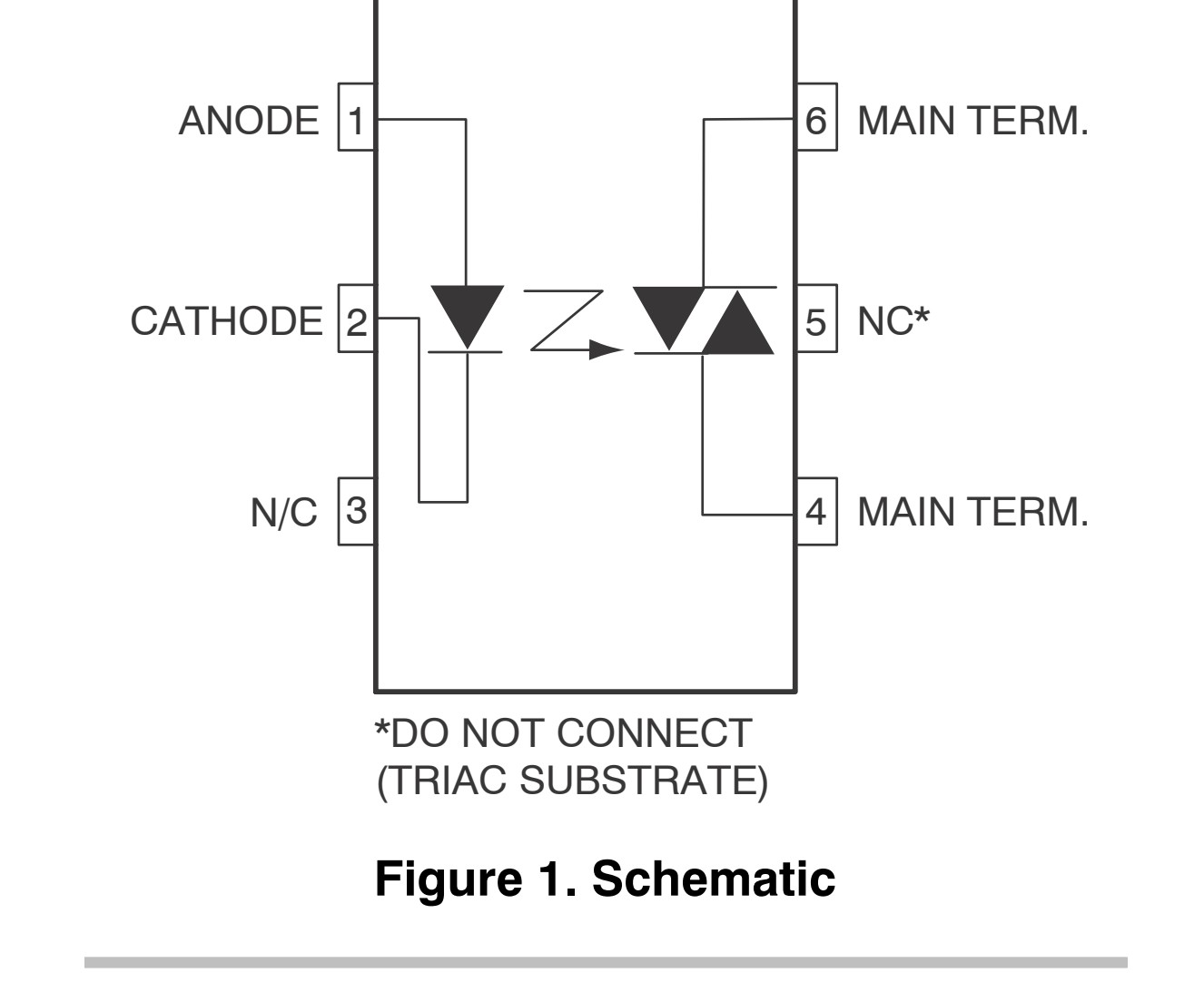

引脚定义与内部结构
| 引脚 | 符号 | 名称 | |
|---|---|---|---|
| 1 | A | 阳极 Anode | 红外发光二极管阳极，串联限流电阻接控制侧正 |
| 2 | K | 阴极 Cathode | 红外发光二极管阴极，接控制侧地 / 驱动三极管 |
| 3 | NC | 空脚 No Connection | 内部无连接，布线悬空 |
| 4 | MT1 | 主端子 Main Terminal | 输出侧双向开关端子 1，串 gate 电阻接功率可控硅 |
| 5 | NC* | 衬底 Substrate | *禁止连接：内部接双向可控硅衬底，悬空处理 |
| 6 | MT2 | 主端子 Main Terminal | 输出侧双向开关端子 2，接功率可控硅 / 交流回路 |
数据来源：原厂规格书 Figure 1. Schematic（第 1 页）。第 5 脚为衬底，原厂明确标注 DO NOT CONNECT。
关键参数速览
- 型号 / 品牌
- MOC3021M · onsemi 安森美
- 封装形式
- PDIP-6 直插（8.51 × 6.35 mm，引脚间距 2.54 mm）
- 输出类型
- 随机相位双向可控硅驱动（Triac Driver，非过零）
- 峰值阻断电压 VDRM
- 400 V（MOC302XM 系列）
- LED 触发电流 IFT
- 最大 15 mA（V = 3 V 条件下）
- 隔离电压 VISO
- 4170 VACRMS（t = 1 分钟）
- 最大工作绝缘电压 VIORM
- 850 Vpeak
- 认证 / 环保
- UL1577、DIN EN/IEC 60747−5−5、无铅 Pb-Free
- 规格书版本
- MOC3023M/D · May 2018 − Rev.1（12 页）
产品特点 Features
- 优异的 IFT 稳定性 —— 红外发射二极管衰减小（Excellent IFT Stability）
- 峰值阻断电压：250 V（MOC301XM 系列）/ 400 V（MOC302XM 系列）
- 安全与法规认证：UL1577，4170 VACRMS（1 分钟）；DIN EN/IEC 60747−5−5
- 全系列均为无铅器件（These are Pb−Free Devices）
- 随机相位触发，可用于相位控制调功 / 调光
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 符号 | 参数 | 适用型号 | 额定值 | 单位 |
|---|---|---|---|---|
| 整体 Total Device | ||||
| TSTG | 存储温度 Storage Temperature | 全部 | −40 ~ 150 | °C |
| TOPR | 工作温度 Operating Temperature | 全部 | −40 ~ 85 | °C |
| TJ | 结温范围 Junction Temperature | 全部 | −40 ~ 100 | °C |
| TSOL | 引脚焊接温度 Lead Solder Temperature | 全部 | 260（10 秒） | °C |
| PD | 25°C 环境下总功耗 | 全部 | 330 | mW |
| — | 高于 25°C 降额因子 | 全部 | 4.4 | mW/°C |
| 输入侧 Emitter（红外发光二极管） | ||||
| IF | 连续正向电流 Continuous Forward Current | 全部 | 60 | mA |
| VR | 反向电压 Reverse Voltage | 全部 | 3 | V |
| PD | 25°C 环境下功耗 | 全部 | 100 | mW |
| — | 高于 25°C 降额因子 | 全部 | 1.33 | mW/°C |
| 输出侧 Detector（双向开关） | ||||
| VDRM | 断态输出端电压（MOC3010M/3011M/3012M） | MOC301XM | 250 | V |
| VDRM | 断态输出端电压（MOC3020M/3021M/3022M/3023M） | MOC302XM | 400 | V |
| ITSM | 峰值重复浪涌电流（PW = 100 µs，120 pps） | 全部 | 1 | A |
| PD | 25°C 环境下功耗 | 全部 | 300 | mW |
| — | 高于 25°C 降额因子 | 全部 | 4 | mW/°C |
数据来源：原厂规格书第 3 页 ABSOLUTE MAXIMUM RATINGS。TA = 25°C unless otherwise specified。
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
依据 DIN EN/IEC 60747−5−5，本光耦仅在安全限值数据范围内适用于「安全电气绝缘」，实际使用需配合保护电路。
| 符号 | 参数 | 值 | 单位 |
|---|---|---|---|
| 安装等级（DIN VDE 0110/1.89 表 1）＜150 VRMS | — | I − IV | — |
| 安装等级（DIN VDE 0110/1.89 表 1）＜300 VRMS | — | I − IV | — |
| 气候等级 Climatic Classification | — | 40 / 85 / 21 | — |
| 污染等级 Pollution Degree | — | 2 | — |
| 相比漏电起痕指数 CTI | — | 175 | — |
| 输入输出试验电压（方法 A） | VPR | 1275 | Vpeak |
| 输入输出试验电压（方法 B，100% 出厂试验） | VPR | 1594 | Vpeak |
| 最大工作绝缘电压 | VIORM | 850 | Vpeak |
| 最高允许过电压 | VIOTM | 6000 | Vpeak |
| 外部爬电距离 External Creepage | — | ≥ 7 | mm |
| 外部电气间隙 External Clearance | — | ≥ 7 | mm |
| 外部电气间隙（TV 选项，0.4″ 脚距） | — | ≥ 10 | mm |
| 穿透绝缘距离 DTI（绝缘厚度） | — | ≥ 0.5 | mm |
| 绝缘电阻（TS，VIO = 500 V） | RIO | > 10⁹ | Ω |
数据来源：原厂规格书第 2 页 SAFETY AND INSULATION RATINGS。
电气特性 Electrical Characteristics（TA = 25°C）
| 符号 | 参数 | 测试条件 | 适用型号 | Min. | Typ. | Max. | 单位 |
|---|---|---|---|---|---|---|---|
| 单体特性 INDIVIDUAL COMPONENT CHARACTERISTICS | |||||||
| 输入侧 Emitter | |||||||
| VF | 正向电压 Input Forward Voltage | IF = 10 mA | 全部 | — | 1.15 | 1.50 | V |
| IR | 反向漏电流 Reverse Leakage Current | VR = 3 V，TA = 25°C | 全部 | — | 0.01 | 100 | µA |
| 输出侧 Detector | |||||||
| IDRM | 峰值阻断电流 Peak Blocking Current（双向） | 额定 VDRM，IF = 0 | 全部 | — | 10 | 100 | nA |
| VTM | 峰值通态电压 Peak On−State Voltage（双向） | ITM = 100 mA peak，IF = 0 | 全部 | — | 1.8 | 3.0 | V |
| 传输特性 TRANSFER CHARACTERISTICS | |||||||
| IFT | LED 触发电流 LED Trigger Current | V = 3 V | MOC3020M | — | — | 30 | mA |
| IFT | LED 触发电流 LED Trigger Current | V = 3 V | MOC3021M / MOC3010M | — | — | 15 | mA |
| IFT | LED 触发电流 LED Trigger Current | V = 3 V | MOC3022M / MOC3011M | — | — | 10 | mA |
| IFT | LED 触发电流 LED Trigger Current | V = 3 V | MOC3023M / MOC3012M | — | — | 5 | mA |
| IH | 维持电流 Holding Current（双向） | — | 全部 | — | — | 100 | µA |
| 隔离特性 ISOLATION CHARACTERISTICS | |||||||
| VISO | 隔离电压 Isolation Voltage | t = 1 分钟 | 全部 | 4170 | — | — | VACRMS |
注：① IDRM 测试电压须在 dv/dt 额定值内施加。② 所有器件保证在不超过 Max IFT 的 IF 下触发，因此推荐工作 IF 介于 Max IFT（本型号 15 mA）与绝对最大值 IF（60 mA）之间。③ 隔离测试时 1、2 脚短接，4、5、6 脚短接。数据来源：原厂规格书第 4 页。

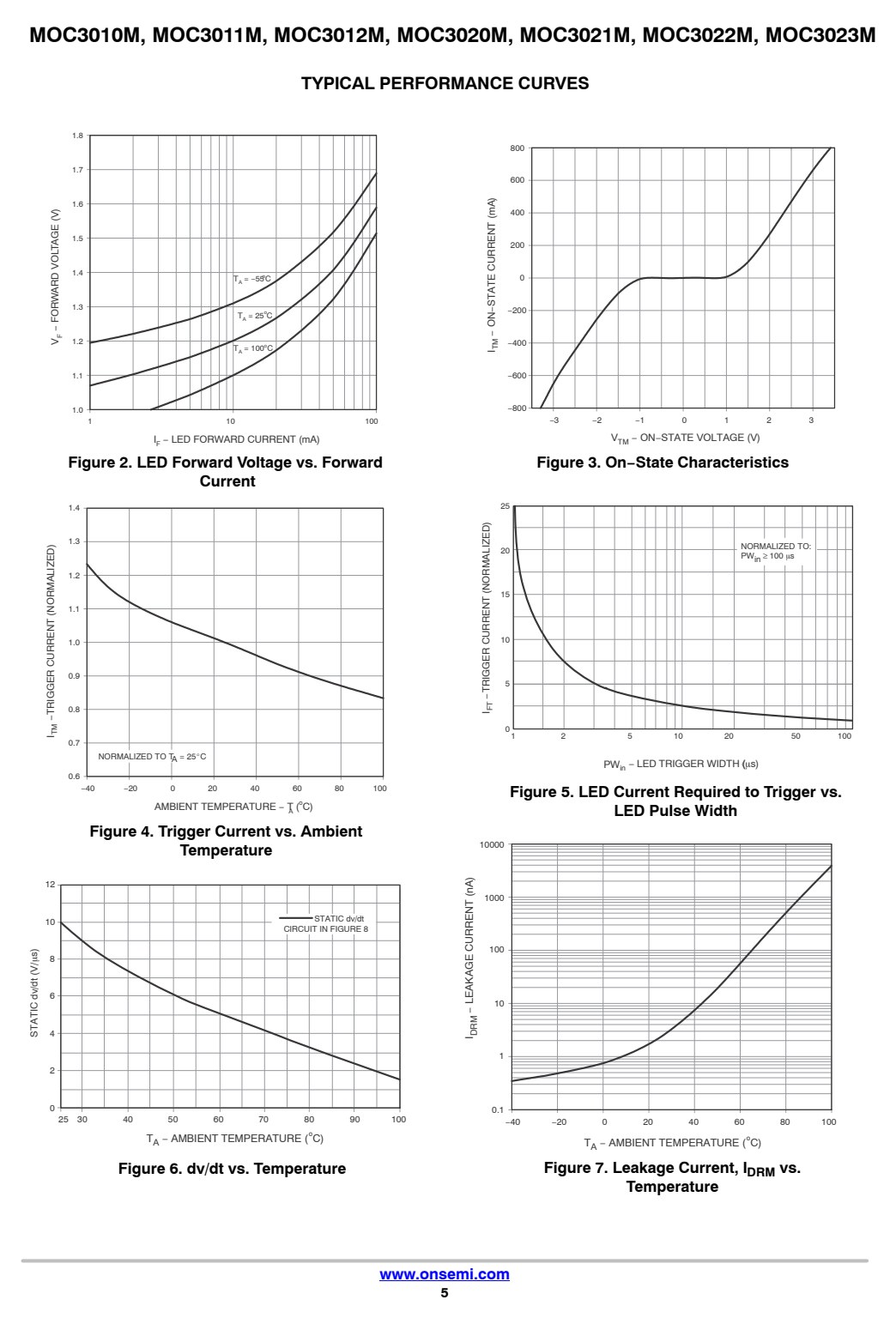

特性曲线（Typical Performance Curves）
曲线含：LED 正向电压 vs 正向电流、通态特性、触发电流 vs 环境温度、LED 触发脉宽、静态 dv/dt vs 温度、漏电流 IDRM vs 温度。数据来源：原厂规格书第 5 页。
相关 / 可替代型号
以上型号来自规格书与型号命名比对，参数需以各自规格书为准；下单前请与销售确认封装与脚位。

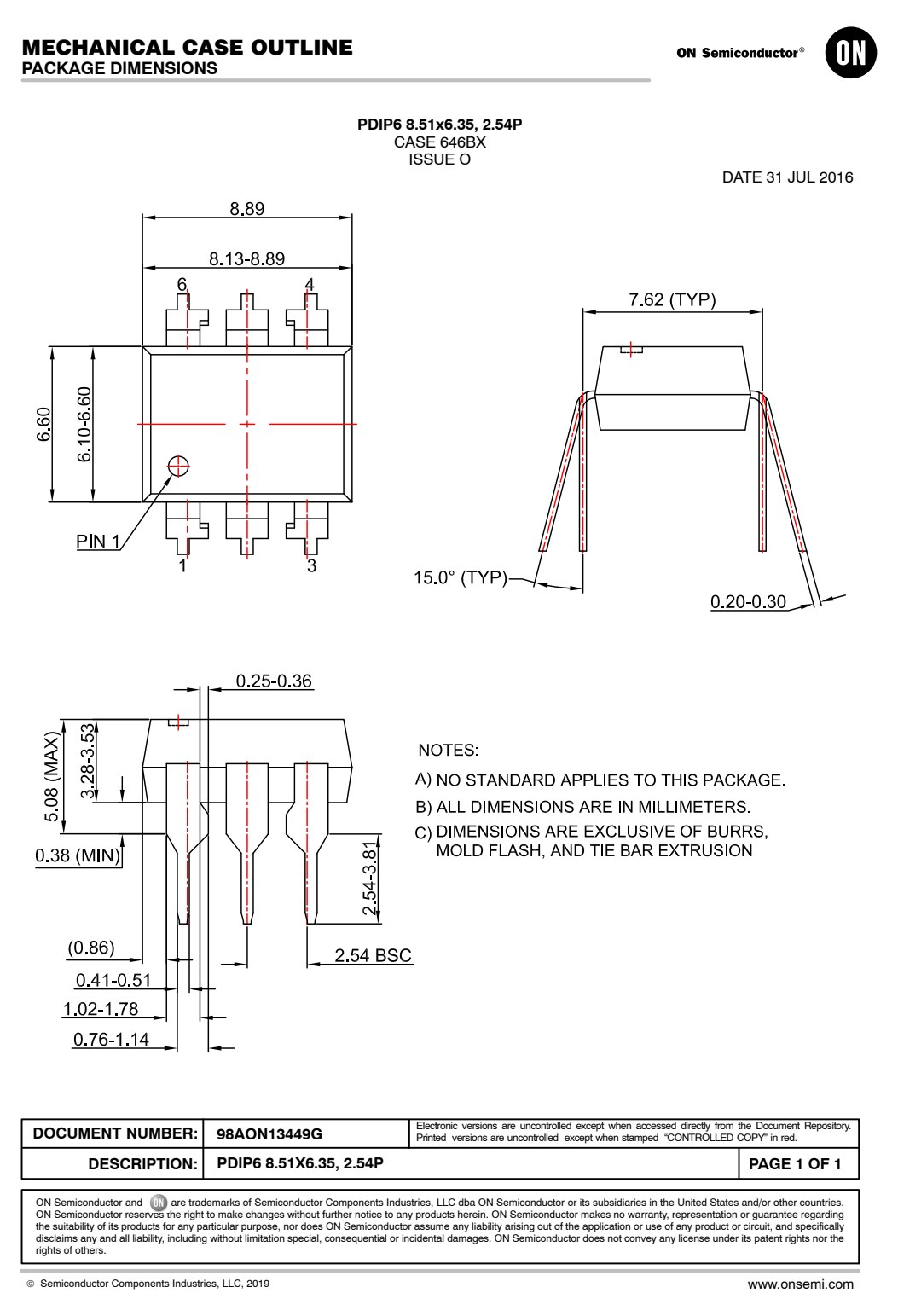

封装形式与尺寸
- 封装名称
- PDIP6 8.51 × 6.35, 2.54P（CASE 646BX / 646BY / 646BZ）
- 引脚数 / 间距
- 6 脚，2.54 mm（0.1 inch）
- 标准脚距
- 7.62 mm（0.3 inch）

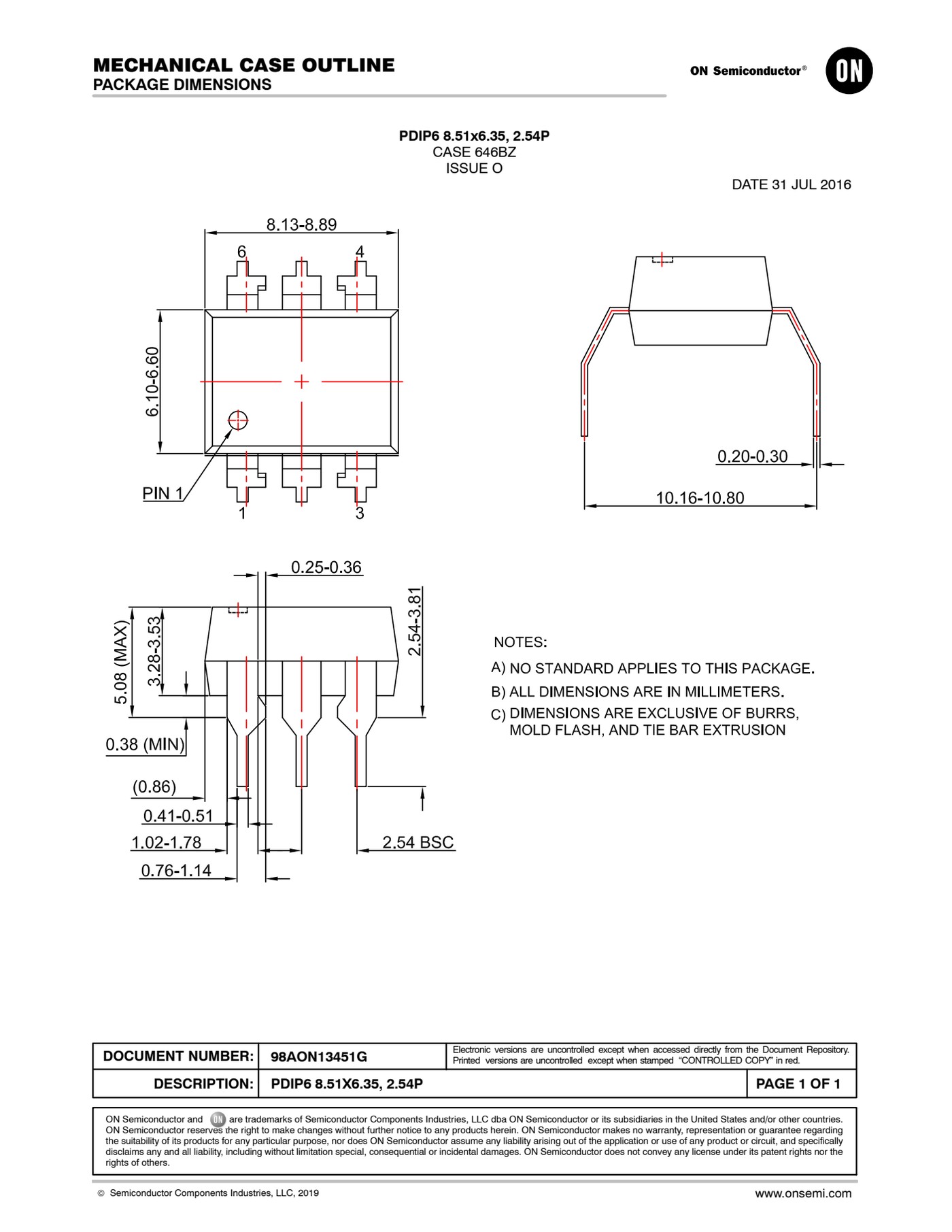

- 宽脚距选项（TV）
- 10.16 mm（0.4 inch），用于更高隔离间隙要求
- 贴片版本
- MOC3021SM / MOC3021SR2M（SMT 6-Pin Lead Bend）
- 完整尺寸标注
- 见上方外形尺寸图，点击可放大
订货信息与供货形式
下表订货型号体系同样适用于 MOC3011M、MOC3012M、MOC3020M、MOC3021M、MOC3022M、MOC3023M 系列。
| 订货型号 | 封装 | 供货形式 |
|---|---|---|
| MOC3021M | DIP 6-Pin | 50 只 / 管 |
| MOC3021SM | SMT 6-Pin（弯脚） | 50 只 / 管 |
| MOC3021SR2M | SMT 6-Pin（弯脚） | 1000 只 / 卷盘 |
| MOC3021VM | DIP 6-Pin，DIN EN/IEC60747−5−5 选项 | 50 只 / 管 |
| MOC3021SVM | SMT 6-Pin（弯脚），DIN EN/IEC60747−5−5 选项 | 50 只 / 管 |
| MOC3021SR2VM | SMT 6-Pin（弯脚），DIN EN/IEC60747−5−5 选项 | 1000 只 / 卷盘 |
| MOC3021TVM | DIP 6-Pin，0.4″ 宽脚距，DIN EN/IEC60747−5−5 选项 | 50 只 / 管 |
数据来源：原厂规格书第 8 页 ORDERING INFORMATION。
丝印识别（Device Marking）
器件顶面丝印按以下六段标识，可用于来料核对与原厂追溯：
[ON 标识] MOC3021 V X YY Q
| 位置 | 含义 |
|---|---|
| 1 | ON Semiconductor 商标 |
| 2 | 器件型号 Device Number（如 MOC3021） |
| 3 | V：DIN EN/IEC 60747−5−5 选项（仅订购该选项时才出现） |
| 4 | X：一位数年份码，例如 “5” |
| 5 | YY：两位数工作周码，01 − 53 |
| 6 | Q：封装/产地代码 Assembly Package Code |
同系列与可替代型号
下表型号与本型号同属原厂 MOC301XM / MOC302XM 系列或对应品牌，可按 IFT（触发电流）与 VDRM（峰值阻断电压）需求对照选型：
应用领域 Applications
输入侧红外发光二极管与输出侧光控双向开关之间以光信号耦合实现电气隔离，可抑制共模干扰、保护低压控制回路，常用于 MCU / 逻辑电路与 115 VAC 交流负载之间的接口。
常见问题
MOC3021M 能直接替换 MOC3020M / MOC3022M / MOC3023M 吗？封装、隔离耐压、引脚定义完全一致，差别只在 LED 触发电流 IFT（30 / 15 / 10 / 5 mA）与所属 250 V 或 400 V 阻断电压挡位。替换前先确认控制侧能提供的驱动电流以及交流侧峰值电压。
MOC3021M 与 MOC3021 有什么区别？MOC3021 是光宝（LITEON）等品牌的同功能型号；MOC3021M 中的后缀 M 为安森美 DIP 封装无铅标识。两者功能、引脚兼容，但 IFT 等参数需以各自原厂规格书为准，批量替换前建议小批量上板验证。
MOC3021M 有国产 / 高性价比替代方案吗？有。卓睿科 OCIC 的 CYMOC3021（DIP6）与 CYMOC3021S(TP1)（SMD-6）对标 MOC3021，封装与引脚兼容，可联系销售索取对照表与样品。
IFT 15 mA 是什么意思，怎么选限流电阻？IFT 是保证触发所需的最大 LED 电流。推荐工作 IF 取在 15 mA 与绝对最大值 60 mA 之间，工程上常按 20 ~ 30 mA 设计留余量；再按 (VCC − VF) / IF 计算限流电阻，VF 参考 1.15 ~ 1.50 V。
有现货吗？最小起订量多少？该型号为公司常备与原厂渠道型号，支持样品申请与批量供货；起订量与交期随封装 （DIP / SMT / 带 DIN 选项）不同，请电话或 QQ 询价确认。
规格书与认证资料怎么拿？本页可直接下载安森美原厂规格书 MOC3023M/D Rev.1（12 页）；UL1577 与 DIN EN/IEC 60747−5−5 相关证书、RoHS 报告请联系业务索取。
资料下载
规格书版本：MOC3023M/D · May 2018 − Rev.1 · © Semiconductor Components Industries, LLC。如需中文选型支持或认证文件，请联系销售。
相关型号
使用注意事项
安森美保留随时修改本规格的权利，恕不另行通知；客户下单前请确认手头资料为最新版本。请遵照规格书使用本产品；如需用于军事、核电控制、医疗、生命维持或救生等可能导致人身伤害的设备，请先联系销售代表获取书 面建议。本产品在静电敏感环境下需采取防护措施。
