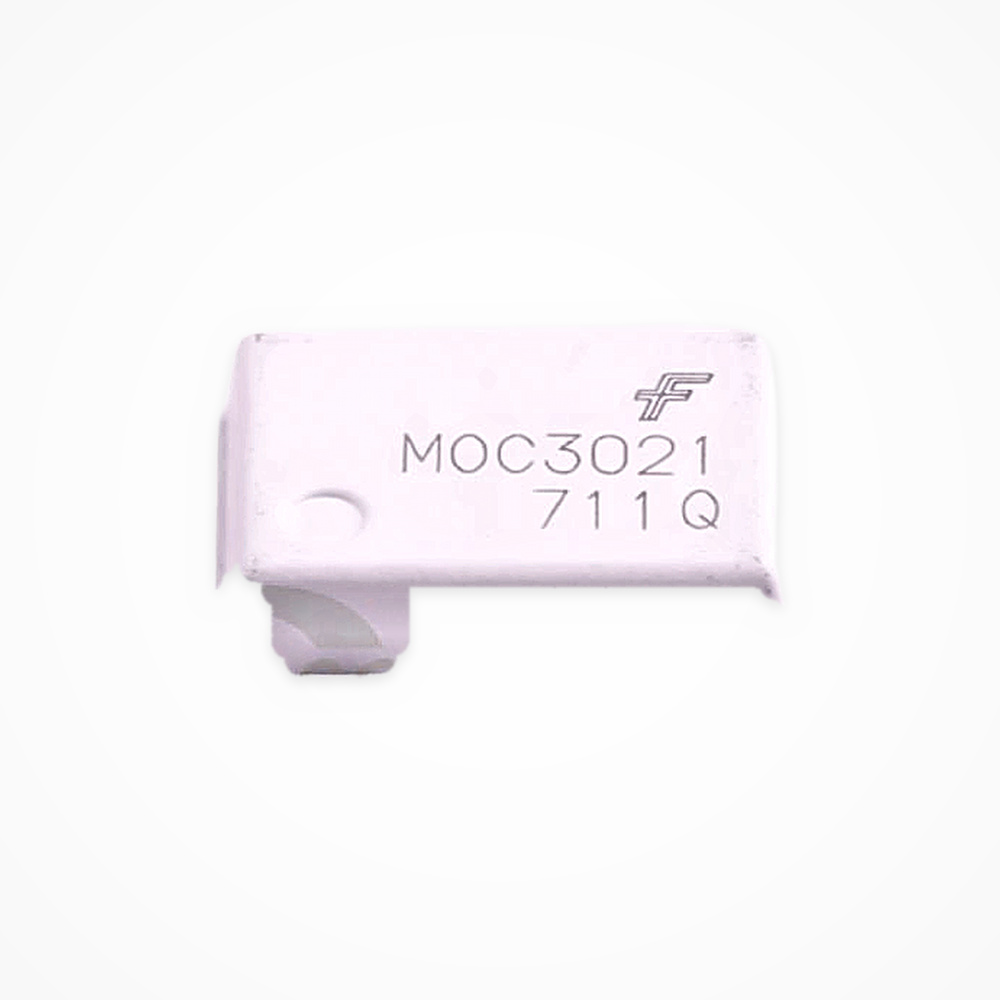

产品实拍图
本页为博科信现货实拍（器件丝印 见规格书）。图片已加防盗水印，需要最新批次照片或未加水印原图请联系销售；点击图片可放大。

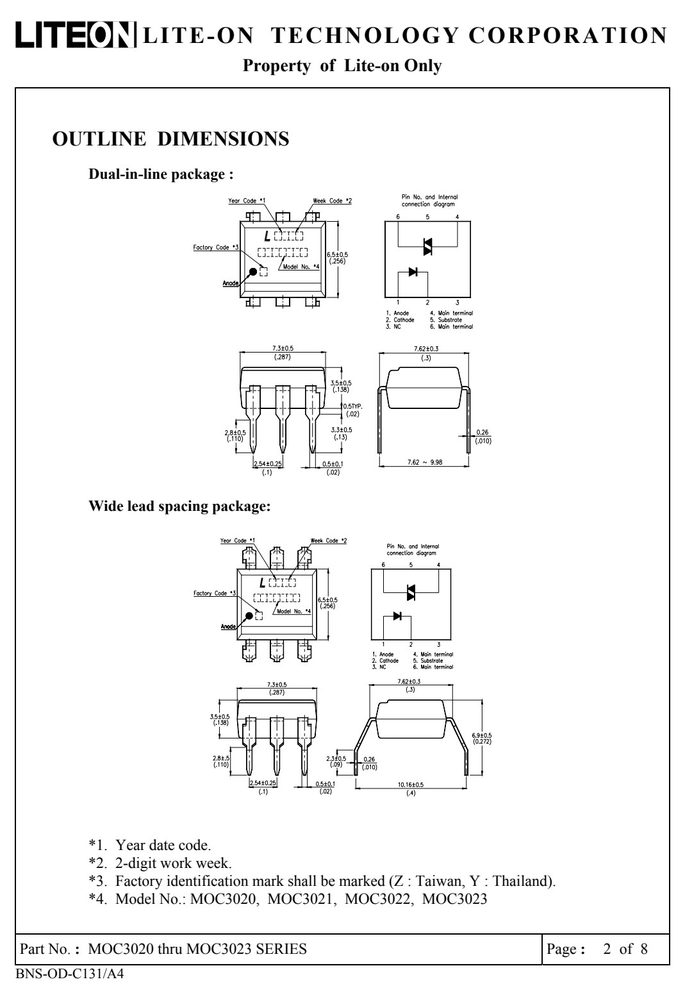

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电流 IF
- 50
产品特点 Features
- Motor Controls
- Solid state relays
- For triggering high power thyristor and triac
- Household use equipment
- Part No. : MOC3020 thru MOC3023 SERIES Page : 1 of 8
- BNS-OD-C131/A4
- L I T E - O N T E C H N O L O G Y C O R P O R A T I O N
- Property of Lite-on Only
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| ( | Ta = 25°C ) | ||
| Forward Current | I | 50 | mA |
| Power Dissipation | P | 70 | mW |
| Off-State Output Terminal | Voltage V | 400 | V |
| OUTPUT | V | 1 | A |
| ( PW=1ms, 120pps ) | |||
| Collector Power Dissipation | P | 300 | mW |
| Total Power Dissipation | P | 330 | mW |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| * | 包装 | and | 包装2 | packaging | : |
|---|---|---|---|---|---|
| ( | dV/dt | : MIN. | 100V | / µs ) | |
| MOC3020, | MOC3021, | MOC3022, MOC3023 | |||
| MOC3020M, | MOC3021M, MOC3022M, MOC3023M | ||||
| MOC3020S, | MOC3021S, | MOC3022S, MOC3023S | |||
| MOC3020S-TA1, | MOC3021S-TA1, MOC3022S-TA1, MOC3023S-TA1 |
相关 / 可替代型号
以上型号来自规格书与型号命名比对，参数需以各自规格书为准；下单前请与销售确认封装与脚位。 查看进口型号 MOC3021 的替代对照页 →
