引脚定义与内部结构
-schematic.jpg)

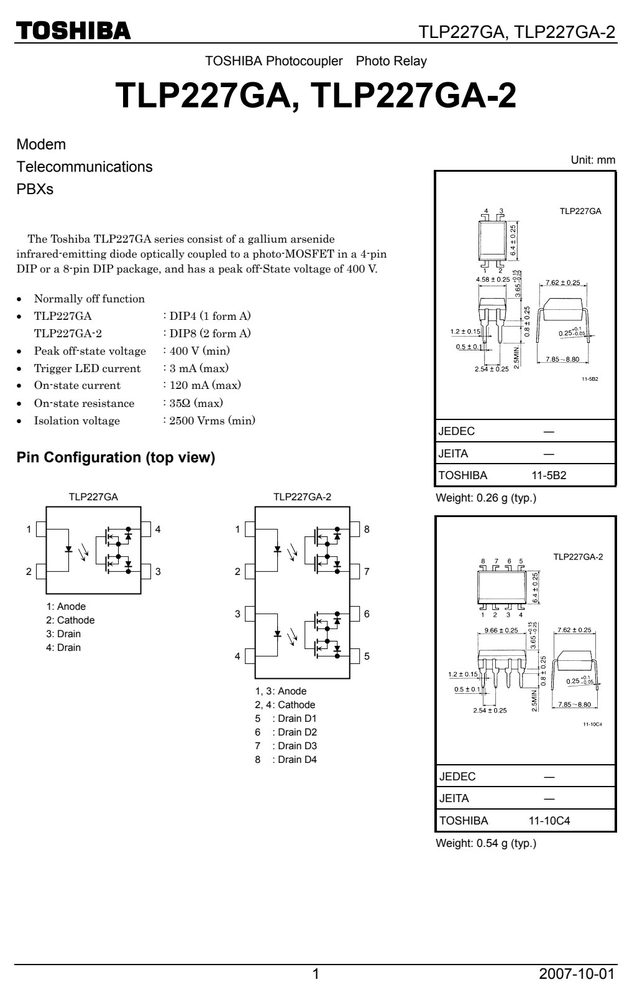

内部结构 / 引脚图（原厂规格书引脚章节）
| 引脚 | 符号 | 名称 |
|---|
| 1 | Anode | |
| 2 | Cathode | |
| 3 | Drain | |
| 4 | Drain | |
数据来源：原厂规格书引脚图
关键参数速览
- 正向电压 VF
- 1.3
- 正向电流 IF
- 1.3
- 工作温度 TA
- −0.5
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| Characteristic | 符号 | 额定值 | 单位 |
|---|
| Forward current | IF | 50 | mA |
| Forward current derating (Ta > = | 25°C) ΔIF/°C | −0.5 | mA/°C |
| IFP | 1 | A |
| (100 μs pulse, 100 pps) | | | |
| Junction temperature | Tj | 125 | °C |
| Off-state output terminal voltage TLP227GA | VOFF | 400 | V |
| channel TLP227GA-2 TLP227GA | ION | 120 | Ma |
| channel TLP227GA-2 | ΔION/°C | −1.2 | mA/°C |
| (Ta > = 25°C) Both | | | |
| Junction temperature | Tj | 125 | °C |
| Storage temperature range | Tstg | −55~125 | °C |
| Operating temperature range | Topr | −40~85 | °C |
| Lead soldering temperature (10 s) | Tsol | 260 | °C |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| Characteristic | 符号 | 额定值 | 单位 |
|---|
| | | TLP227GA, TLP227GA-2 |
| BVS (Note 1) | 2500 | Vrms |
| report and estimated failure | rate, etc). | | |
电气特性 Electrical Characteristics（TA = 25°C）
| Characteristic | 符号 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
|---|
| Forward voltage | VF IF | = 10 mA | 1.0 | 1.15 | 1.3 | V |
| Capacitance | CT V = | 0, f = 1 MHz | ⎯ | 30 | ⎯ | pF |
| rotceteD Off-state current | IOFF VOFF | = 400 V | ⎯ | ⎯ | 1 | μA |
| Capacitance | COFF V = | 0, f = 1 MHz | ⎯ | ⎯ | ⎯ | pF |
| Trigger LED current | IFT ION | = 120 mA | ⎯ | 1 | 3 | mA |
| On-state resistance | RON ION | = 120 mA, IF = 5 mA | ⎯ | 18 | 35 | Ω |
