Name: OCIC CY354(A-TP)
Brand: OCIC
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

索取实拍图在产品目录查看同类型号

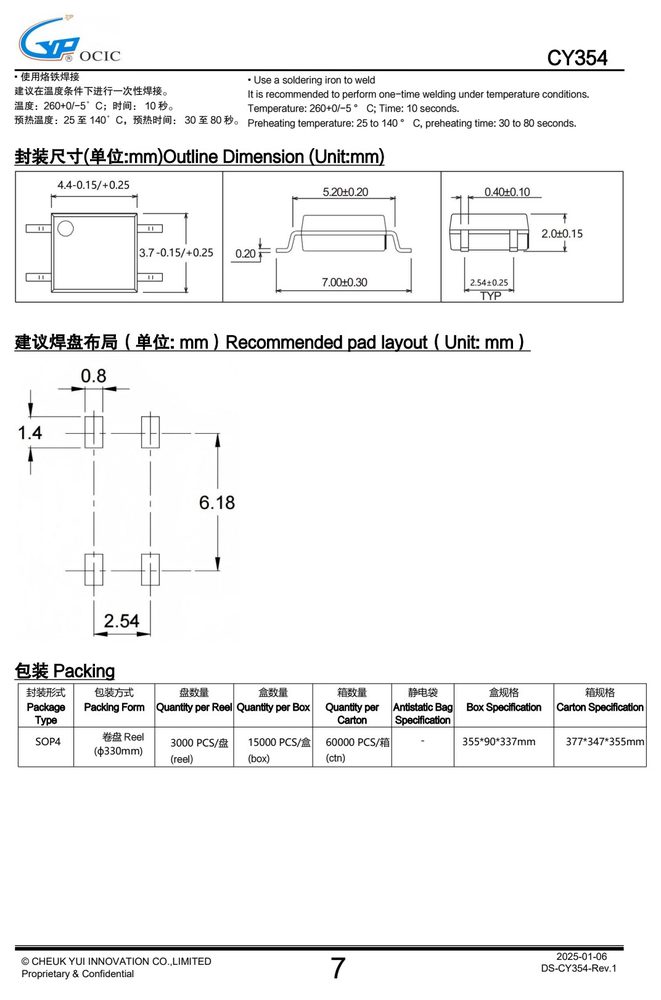

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

关键参数速览

隔离电压 VISO: 3750

产品特点 Features

CY354
参数符号条件单位
Min. Typ. Max.
Parameter Symbol Condition Unit
V I =±20mA 1.1 1.2 1.4 V
输入 Forward Voltage F F
Input 输入端电容
C V=0, f=1kHz - 30 250 pF
Terminal Capacitance in
集电极暗电流
I V =20V,I =0mA - - 100 nA
Collector Dark Current CEO CE F
集电极-发射极击穿电
BV I =0.1mA, I =0 80 - - V
输出 Collector-Emitter CEO C F
Output Breakdown Voltage

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	额定值	单位
正向脉冲电流	I	±50 ±1	mA
	P	70	mW
	Tj	125	℃
	P	150	mW
	I	50	mA
	V	80	V
	V	7	V
	Tj	125	℃
	Ptot	200	mW
	Viso	3750	Vrms CY354

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

特性	特性2
●	集电极-发射极击穿电压 BV ≥80V
Minimum	BVCEO of 80V guaranteed
●	工作温度：-55 to 110°C
Operation	temperature:-55 to 110 ℃
●	符合 EU REACH 和 RoHS
Compliance	with EU REACH and RoHS

电气特性 Electrical Characteristics（TA = 25°C）

参数	符号	条件	单位
	V	I =±20mA 1.1	1.2 1.4 V
输入 Forward Voltage	F	F
	C	V=0, f=1kHz -	30 250 pF
Terminal Capacitance	in
	I	V =20V,I =0mA -	- 100 nA
Collector Dark	Current CEO	CE F
	BV	I =0.1mA, I =0 80	- - V
输出 Collector-Emitter	CEO	C F
	BV	I =0.1mA, I =0 7	- - V
Emitter-Collector	ECO	E F	2025-01-06 CY354

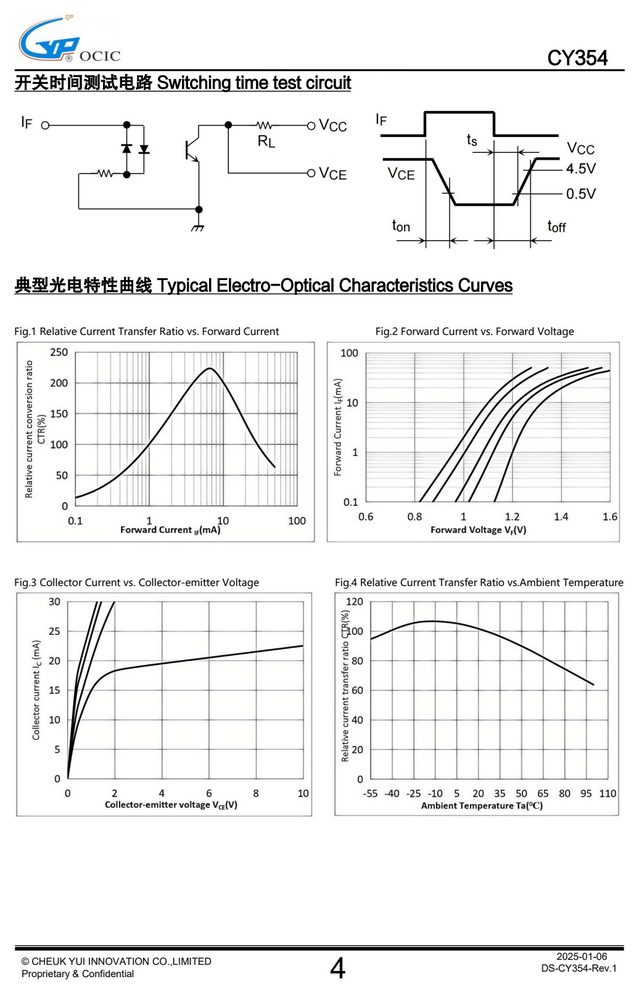

特性曲线（Typical Performance Curves）

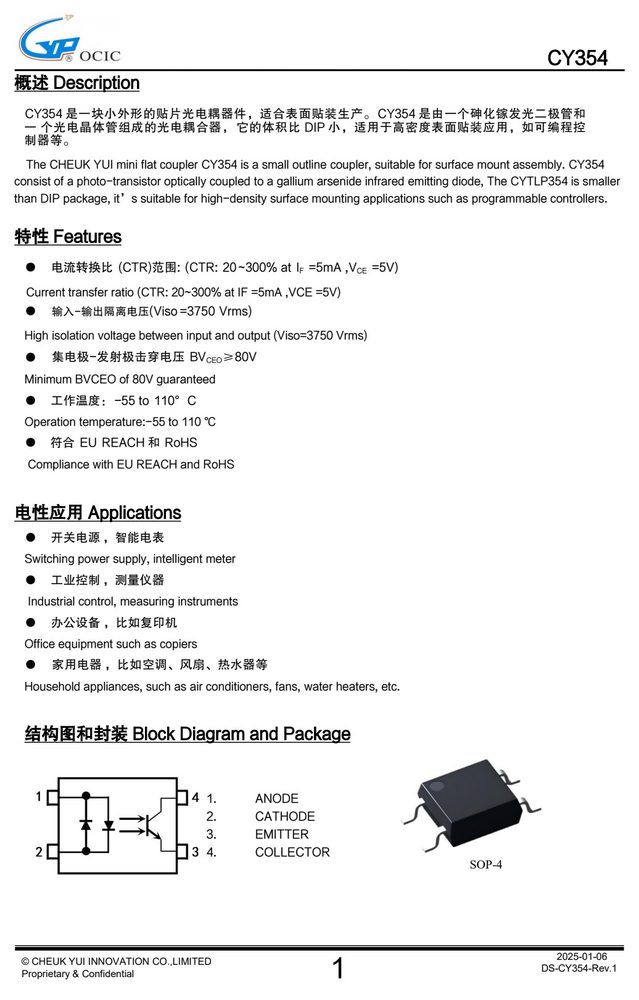

应用领域 Applications

开关电源，智能电表工业控制，测量仪器办公设备，比如复印机Office equipment such as copiers家用电器，比如空调、风扇、热水器等结构图和封装 Block Diagram and Package1. ANODE2. CATHODE3. EMITTER4. COLLECTORSOP-42025-01-06

资料下载

📄 CY354(A-TP) 规格书 PDF

规格书为原厂公开资料，点击在新窗口打开下载。

获取报价 / 申请样品

常备现货、免费送样、支持小批量试产。报出用量与封装要求，当天给报价与交期。

💬 咨询 / 询价查看完整产品目录

CY354(A-TP) 晶体管输出光耦
