Name: OCIC CY6N136
Brand: OCIC
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

索取实拍图在产品目录查看同类型号

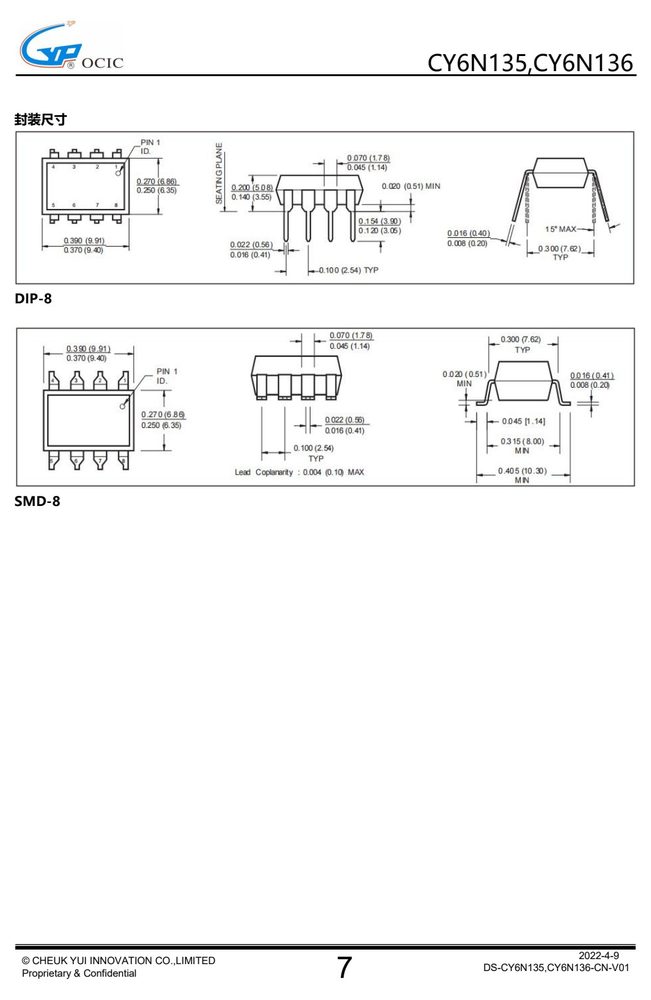

产品应用与封装尺寸

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

关键参数速览

正向电流 IF: -1.6 mV/°C
工作温度 TA: -40~+100

产品特点 Features

交流特性符号条件最小值典型值最大值单位
T = 25°C, R = 4.1 KΩ , I = 16 mA 0.45 1.5
A L F
CY6N135 T
R = 4.1 KΩ , I = 16 mA 2.0
输出高电平延迟时间 ns
T = 25°C, R =1.9 KΩ , I = 16 mA 0.29 0.8
CY6N136 T
R = 1.9KΩ , I = 16 mA 1.0
T = 25°C, R = 4.1 KΩ , I = 16 mA 0.25 1.5
输出低电平延迟时间 ns
T = 25°C, R =1.9 KΩ , I = 16 mA 0.28 0.8
T = 25°C, |V | = 10V (Peak),
CY6N135 |CM H | 10000
I = 0mA,R = 4.1KΩ
高电平共模抑制比 V/μs

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

符号	参数	额值	单位
T 储存温度		-40~+125	℃
T 工作温度		-40~+100	℃
T 结温		-40~+125	℃
T 焊线温度	(仅适用于回流焊)	260（10s）	℃
I DC	平均输入电流	25	mA
I 峰值输入电流	(50% 占空比, 1 ms 脉宽)	50	mA
I	峰值瞬态输入电流(≤1µs 脉宽, 300 pps)	1	A
V 反向输入电压		5.0	V
P 输入功耗		100	mW
I 平均输出电流		8	mA
I 峰值输出电流		16	mA
V 发射极-基极	反向电压	5	V
V 电源电压		-0.5 ~ 30	V
V 输出电压		-0.5 ~ 20	V
I 基极电流		5	mA
P 输出功耗		100	mW
			CY6N135,CY6N136

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

参数	符号	条件	最小值	典型值	最大值	单位
隔离电压	V ISO		5000			V RMS
隔离电阻(输入-输出)	R V	= 500V		1011		Ω
隔离电容(输入-输出)	C I-O f =	1MHz,V I-O = 0V DC		1		pF
隔离漏电流(输入-输出)	I I-O				1.0	μA
4. 逻辑高电平下的共模瞬态抗扰度是共模脉冲信号	VCM		前沿的最大可容忍（正）dVcm/dt，以确保输出保持在逻辑高状态（即			VO>2.0
五）。逻辑低电平下的共模瞬态抗扰度是共模脉冲信号	VCM		后沿上的最大可容忍（负）dVcm/dt，以确保输出保持在逻辑低电平状态（即
5. 设备被认为是一个双端设备：引脚	1、2、3 和 4 短接在一起，引脚	5、6、7 和 8	短接在一起。			2022-4-9
					DS-CY6N135,CY6N136-CN-V01

电气特性 Electrical Characteristics（TA = 25°C）

参数	符号	条件	单位
	I	= 16mA,T = 25°C	1.45 1.75
正向电压	V F		V
	I	= 16mA	1.8
反向击穿电压	B VR I R	= 10μA 5.0	V
二极管温度系数	ΔV F /ΔT A I F	= 16mA	-1.6 mV/°C
	I (T	= 0mA,V =V =5.5V, = 25°C)
高电平输出电流	I OH I F = (T	0mA,V O =V CC =15V, = 25°C)	uA
	I =	0mA,V =V =15V	50
	I =	16mA,V =Open
低电平电源电流	I CCL V	=15V	120 200 uA
	I =	0mA,V =Open
	V	=15V,(T = 25°C)
高电平电源电流	I		uA
	I = V	0mA,V =Open =15V
	I =	16mA,V =0.4V 7	38 50
	V	=4.5V,(T = 25°C)

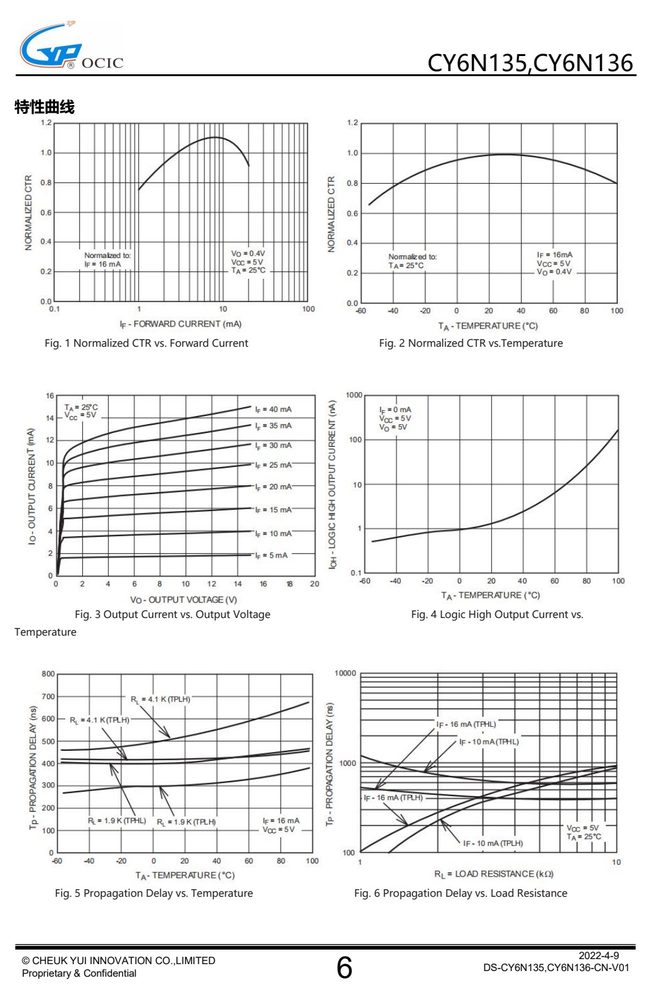

特性曲线（Typical Performance Curves）

应用领域 Applications

 CMOS-LSTTL-TTL 输出接口 电信设备 电机驱动中的功率晶体管隔离 替代低速光电晶体管光电耦合器 家电电路结构和封装CY6N135,CY6N136Proprietary & Confidential 22022-4-9DS-CY6N135,CY6N136-CN-V01极限参数 (TA = 25°C 除非特别说明)符号参数额值单位

资料下载

📄 CY6N136 规格书 PDF

规格书为原厂公开资料，点击在新窗口打开下载。

获取报价 / 申请样品

常备现货、免费送样、支持小批量试产。报出用量与封装要求，当天给报价与交期。

💬 咨询 / 询价查看完整产品目录

CY6N136 高速数字光耦
