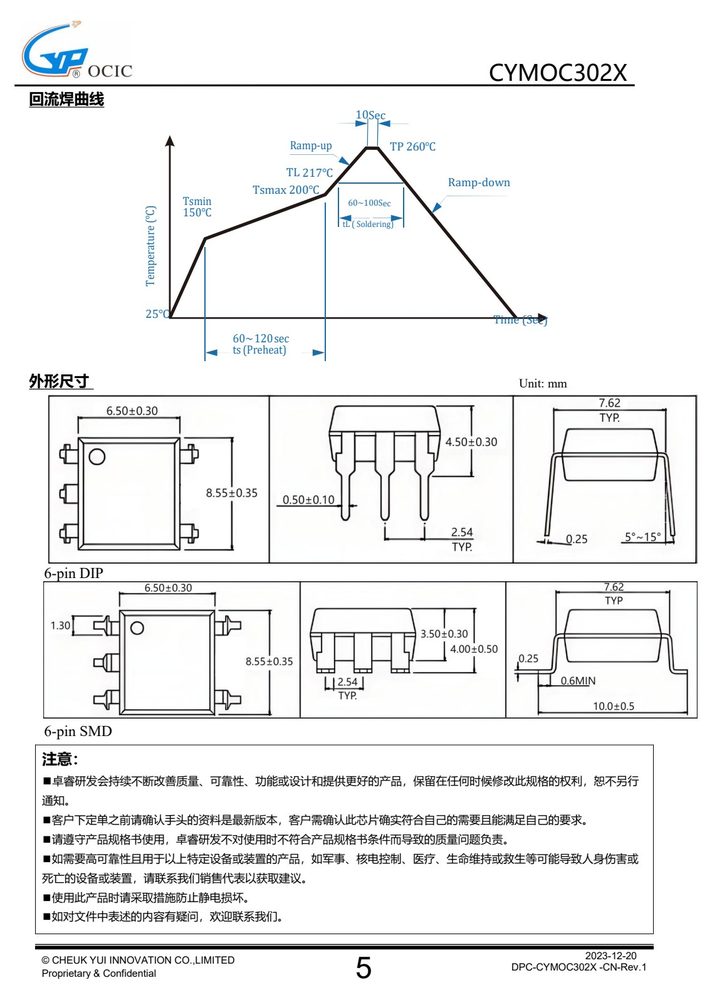

产品应用与封装尺寸
-package.jpg)
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电压 VF
- 1.5
- 反向电压 VR
- 6
- 正向电流 IF
- 60
- 隔离电压 VISO
- 5000
- 工作温度 TA
- 3.8
产品特点 Features
- CYMOC3023
- 维持电流 I 250 μA
- 2023-12-20
- Proprietary & Confidential
- CYMOC302X
- 基本驱动电路
- 噪声环境下的双向可控硅驱动电路
- 典型值RS=33，CS=0.01 F
- MOV（金属氧化物压敏电阻）保护双向可控硅
- 瞬态过电压>VDRM最大值的驱动器
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| 正向电流 | I | 60 | mA |
| 反向电压 | V | 6 | V |
| 功耗 | 100 | mW | |
| 额定值降低因子(Ta = 85°C 以上) | CYMOC302X | 3.8 CYMOC302X 400 | mW/°C 2023-12-20 |
| 输出端电压 | V | V | |
| 峰值重复浪涌电流(pw=100μs,120pps) | I | 1 | A |
| 工作 RMS 电流 | I T(RMS) | 100 | mA |
| 功耗 | 300 | mW | |
| 额定值降低因子(Ta = 85°C 以上) | 7.4 | mW/°C | |
| 共功耗 | Ptot | 330 | mW |
| 隔离电压* | Viso | 5000 | Vrms |
| 工作温度 | Topr | -55~+100 | °C |
| 储存温度 | Tstg | -55~+125 | °C |
| 焊接温度（10s） | Tsol | 260 | °C |
数据来源：原厂规格书
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 条件 | 最小值 | 平均值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 正向电压 | V I | =20mA | 1.18 | 1.5 | V | |
| 反向电流 | I V | =6V | 10 | μA | ||
| 断态峰值电流 | I | DRM DRM | 100 | nA | ||
| 通态峰值电压 | V | 2.5 | V | |||
| 输出 断态电压临界上升率 CYMOC3021 | dv/dt | V =240V, I =0 | - | 2000 15 | - | V/μs |
| LED 触发电流 | I | mA |

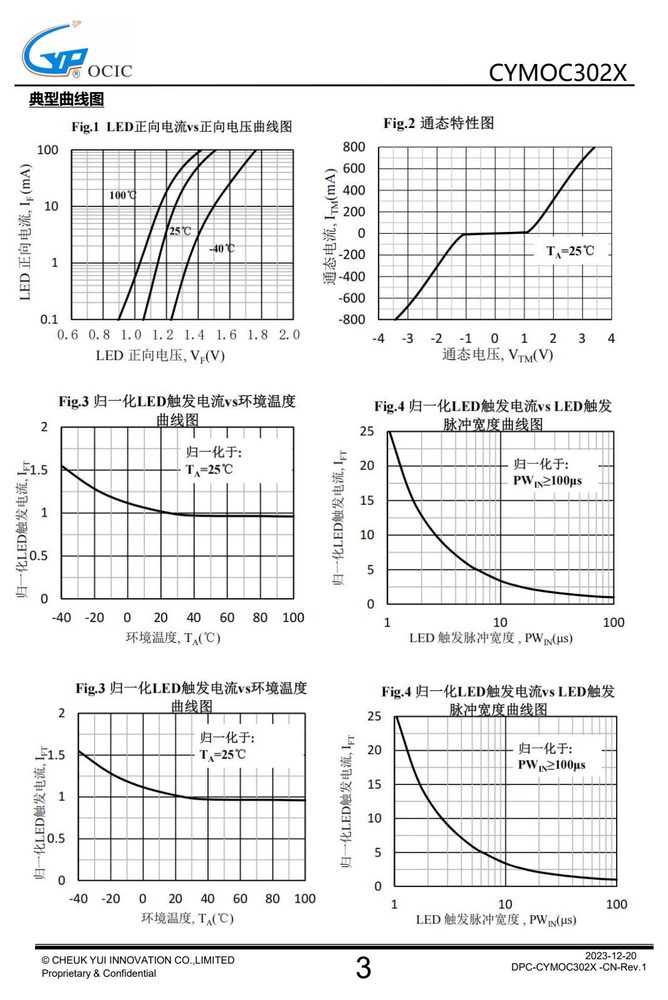

特性曲线（Typical Performance Curves）
-curves.jpg)
