产品实拍图
本型号暂无已核对的专属实拍图。 为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。
产品应用与封装尺寸

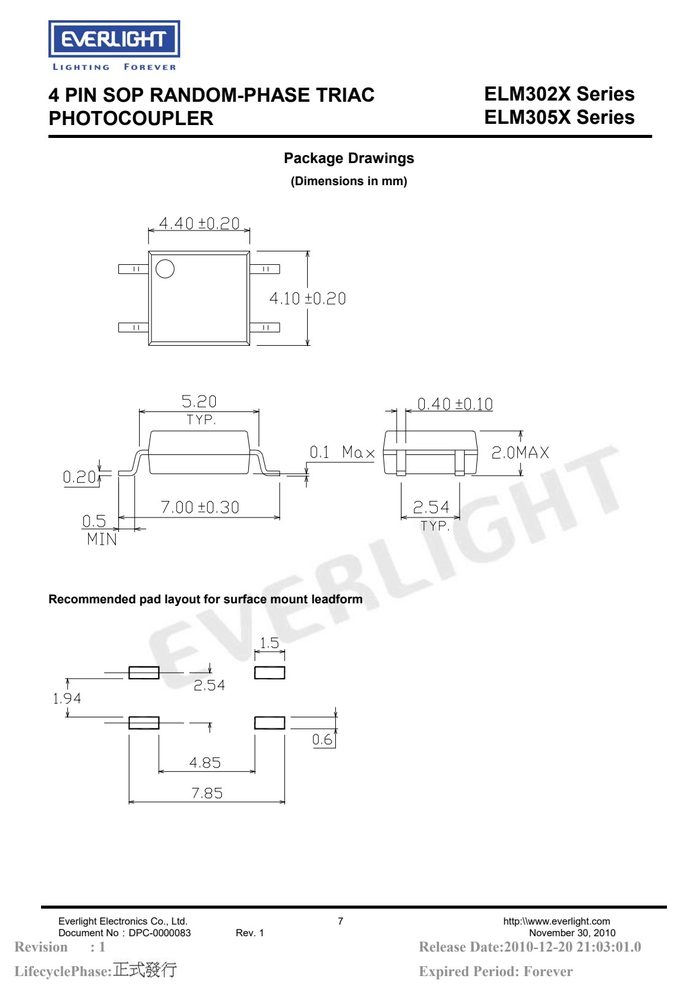

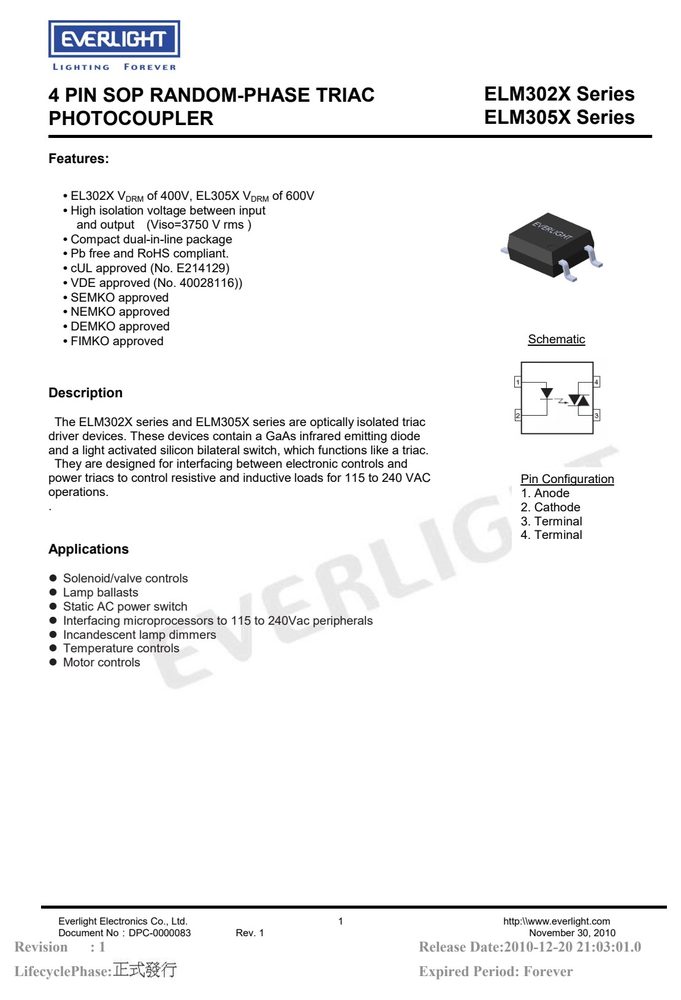

典型应用电路（原厂规格书应用章节） 封装尺寸图（原厂规格书机械尺寸章节） 图纸取自原厂规格书，点击可放大查看原始尺寸标注。
产品特点 Features
EL302X VDRM of 400V, EL305X VDRM of 600V High isolation voltage between input and output (Viso=3750 V rms ) Compact dual-in-line package Pb free and RoHS compliant. cUL approved (No. E214129) VDE approved (No. 40028116)) SEMKO approved NEMKO approved DEMKO approved FIMKO approved
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
参数 符号 额定值 单位 Forward current I 60 mA Power dissipation P 302X 305X 100 400 600 mW Output On state RMS current I 70 mA(RMS) Peak Repetitive Surge Current I 1 A Power dissipation P 300 mW Total power dissipation P 200 mW
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
参数 符号 额定值 单位 4 PIN SOP RANDOM-PHASE TRIAC ELM302X Series PHOTOCOUPLER ELM305X Series Operating temperature T -40~+110 °C Storage temperature T -55~+150 °C Soldering temperature T 260 °C
电气特性 Electrical Characteristics（TA = 25°C）
参数 符号 最小 Typ.* 最大 单位 条件 Forward voltage V - 1.2 1.5 V I = 10mA Peak Blocking Current I - - 100 nA DRM DRM DRM I = 0mA Peak On-state Voltage V - - 2.5 V I =100mA peak Critical Rate of - 10 - Rise off-state dv/dt V/µs IF=0mA, Figure 8 ELM305X 1000 - - - - 10 I - - 5 mA Main terminal Voltage=3V - - 3 Holding Current - 3 5 VD=6V, RL=100ohm, Turn-on time - - 100 IF=20mA
特性曲线（Typical Performance Curves）

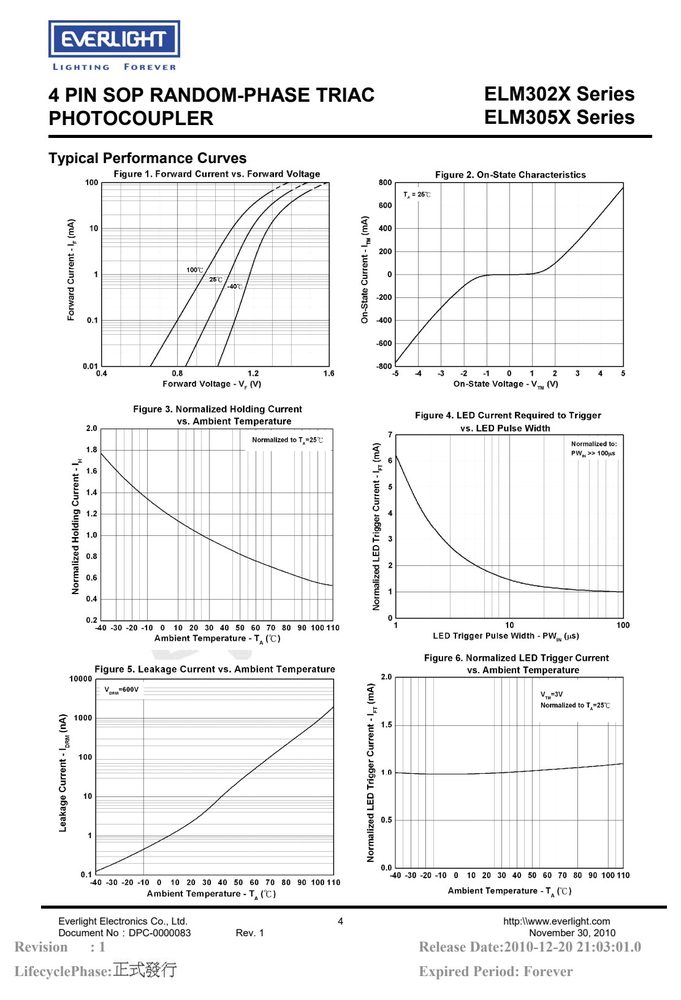

典型特性曲线（原厂规格书性能曲线章节）
订货信息与供货形式
M3054 denotes 器件 型号 Device Marking M3054 denotes Device Number PHOTOCOUPLER ELM305X Series Option TA Option TB
应用领域 Applications
Solenoid/valve controls Lamp ballasts Static AC power switch Incandescent lamp dimmers Temperature controls Motor controls PHOTOCOUPLER ELM305X Series
资料下载
规格书为原厂公开资料，点击在新窗口打开下载。
