产品应用与封装尺寸
-package.jpg)
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电压 VF
- 1.5
- 反向电压 VR
- 10
- 正向电流 IF
- 20
- 隔离电压 VISO
- 5000
- 工作温度 TA
- 3.8
产品特点 Features
- LED 触发电流 I
- Voltage=3V
- CYMOC3062 FT 10
- CYMOC3082
- CYMOC3043
- CYMOC3063
- CYMOC3083
- 维持电流 250 μA
- CYMOC304X,CYMOC306X, CYMOC308X
- 图3: 触发电流VS 温度 图4: 触发电流 VS 脉宽
- 图 5: 维持电流 VS 温度 图 6: 暗电流 VS 温度
- 图 7: 抑制状态漏电 VS 温度 图 8: 抑制电压 vs 温度
- 通过RC电路施加于被测器件的输出端的高电压脉冲设置到所需的VPEAK值上。LED电流无需加上。波形VT使用
- X100探头监测。通过调节RTEST值，dv/dt（斜度）增加，直到被测器件观察到被触发（波形崩溃）。dv/dt然
- 后下降，直到被测器件停止被触发。此时，记录τRC值并可计算dv/dt了。
- 0.632 V dv / dt PEAK
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| 正向电流 | 60 | mA | |
| 反向电压 | V | 5 | V |
| 功耗 | 100 | mW | |
| 额定值降低因子(Ta=85°C以上) | CYMOC304X | 3.8 400 | mW/°C |
| 输出端电压 | V | V | |
| CYMOC306X DRM CYMOC308X | 600 800 | ||
| 峰值重复浪涌(pw=100μs,120pps) | I TSM | 1 | A |
| 工作RMS电流 | 100 | mA | |
| 整体功耗在环境温度为25℃时 | 150 | mW | |
| 额定值降低因子(Ta=85°C以上) | 7.6 | mW/°C | |
| 整体功耗在环境温度为25℃时 | 250 | mW | |
| 隔离电压* | 5000 | Vrms | |
| 工作温度 | -40~+85 | °C | |
| 储存温度 | -55~+125 | °C | |
| 焊接温度（10s） | 260 | °C |
数据来源：原厂规格书
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 条件 | 最小值 | 平均值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 正向电压 | V | F=30mA | 1.5 | V | ||
| 反向电流 | I | V R=6V | 10 | μA | ||
| 断态峰值电流 | I | 100 | nA | |||
| 通态峰值电压 上升率 CYMOC308X | V | 1000 600 | 3 | V | ||
| 抑制电压 (MT1-MT2以上电压不触发) | V DRM2 | I F= Rated I FT V , | 20 500 | V μA |

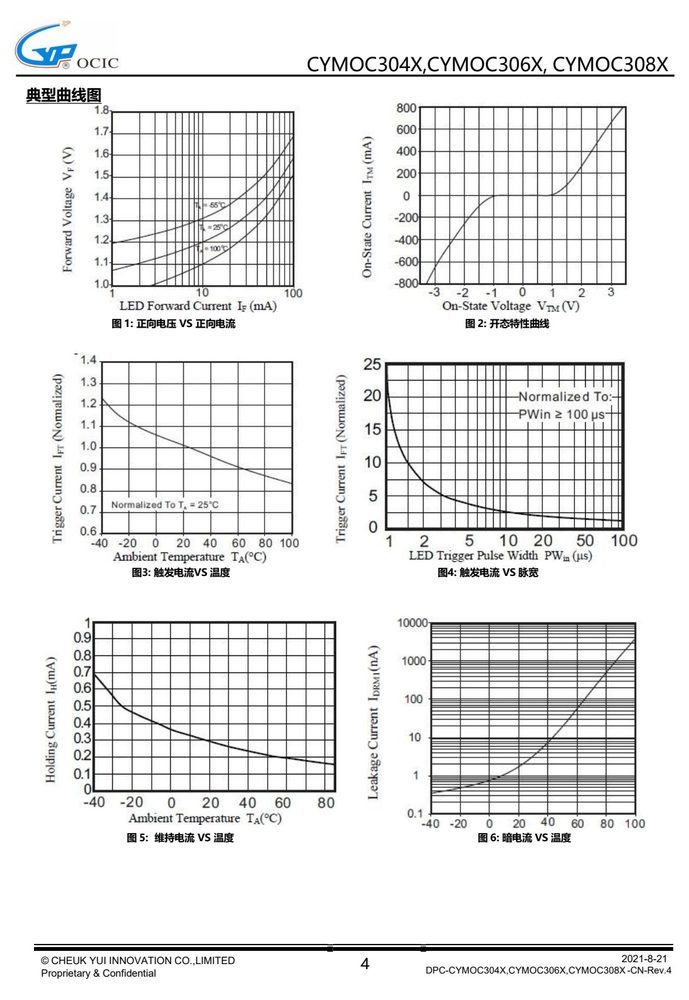

特性曲线（Typical Performance Curves）
-curves.jpg)
