Name: EVERLIGHT ELM3064(TA)-V
Brand: EVERLIGHT
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

索取实拍图在产品目录查看同类型号

产品应用与封装尺寸

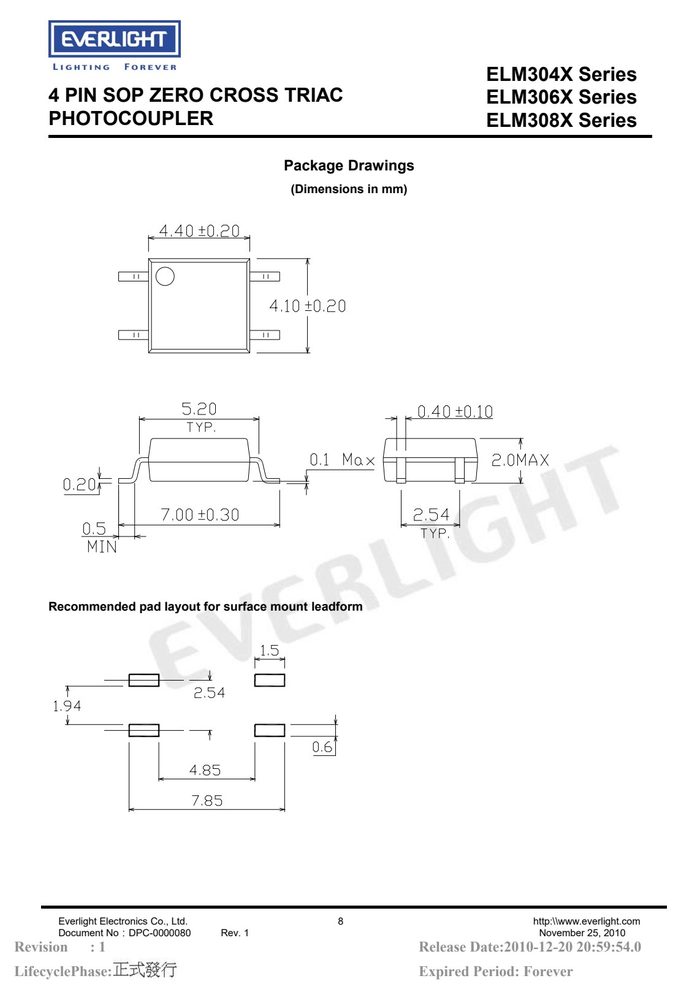

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

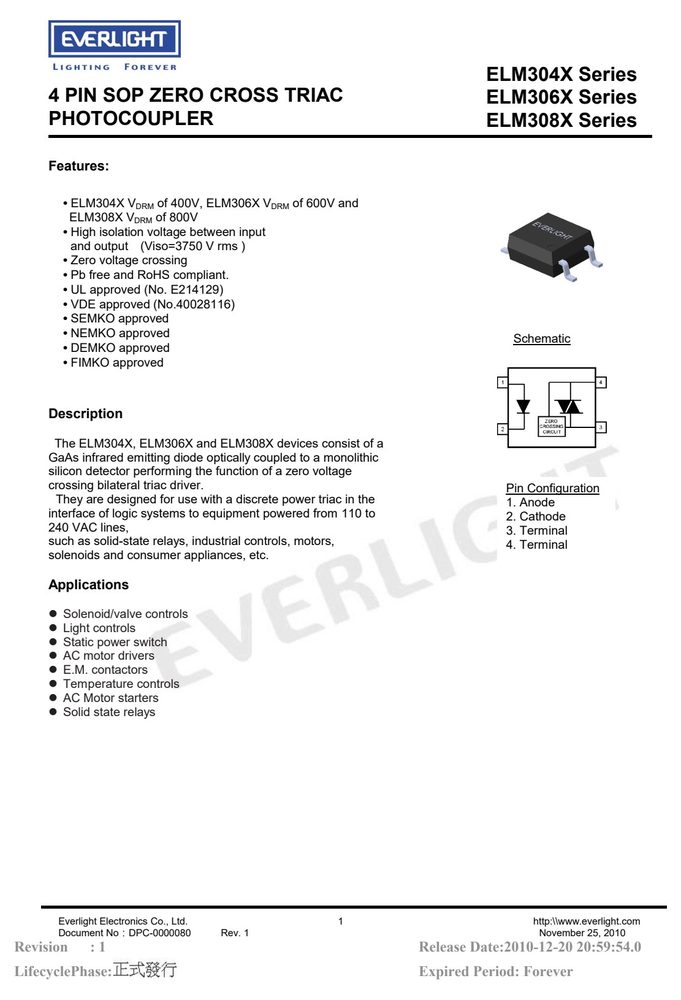

引脚定义与内部结构

引脚	符号	名称
1	Anode
2	Cathode
3	Terminal
4	Terminal

数据来源：原厂规格书引脚图

关键参数速览

正向电压 VF: 30mA
正向电流 IF: 60

产品特点 Features

ELM304X VDRM of 400V, ELM306X VDRM of 600V and
ELM308X VDRM of 800V
High isolation voltage between input
and output (Viso=3750 V rms )
Zero voltage crossing
Pb free and RoHS compliant.
UL approved (No. E214129)
VDE approved (No.40028116)
SEMKO approved
NEMKO approved
DEMKO approved
FIMKO approved

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	额定值	单位
Forward current	I	60	mA
Peak forward current (1us	pulse,
300pps)	I F(PK)	1	A
Power dissipation	P M304X M306X M308X	100 400 600 800	mW
On state RMS Current	I	70	mA(RMS)
Power dissipation	P	300	mW

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

参数	符号	额定值	单位
		ELM304X	Series
4 PIN SOP ZERO CROSS	TRIAC	ELM306X	Series
PHOTOCOUPLER		ELM308X	Series
Operating temperature	T	-40~+110	°C
Storage temperature	T	-55~+150	°C
Soldering temperature	T	260	°C

电气特性 Electrical Characteristics（TA = 25°C）

参数	符号	最小	Typ.*	最大	单位	条件
Forward voltage	V	-	-	1.5	V I =	30mA
Peak Blocking Current	I	-	-	100	nA DRM	DRM
	DRM1				I =	0mA
Peak On-state Voltage	V	-	-	3	V I	=100mA peak
	dv/dt	1000	-	-	V/µs
voltage above which	device V	-	-	20	V I =	Rated I
	INH				F	FT
Leakage in lnhibited State	I	-	-	1000	µA F	FT
	DRM2				V	=Rated V , off state
	3062	-	-	10
Current	3063 I FT	-	-	5	mA Main	terminal Voltage=3V
	3064	-	-	3
Holding Current		-	280	-

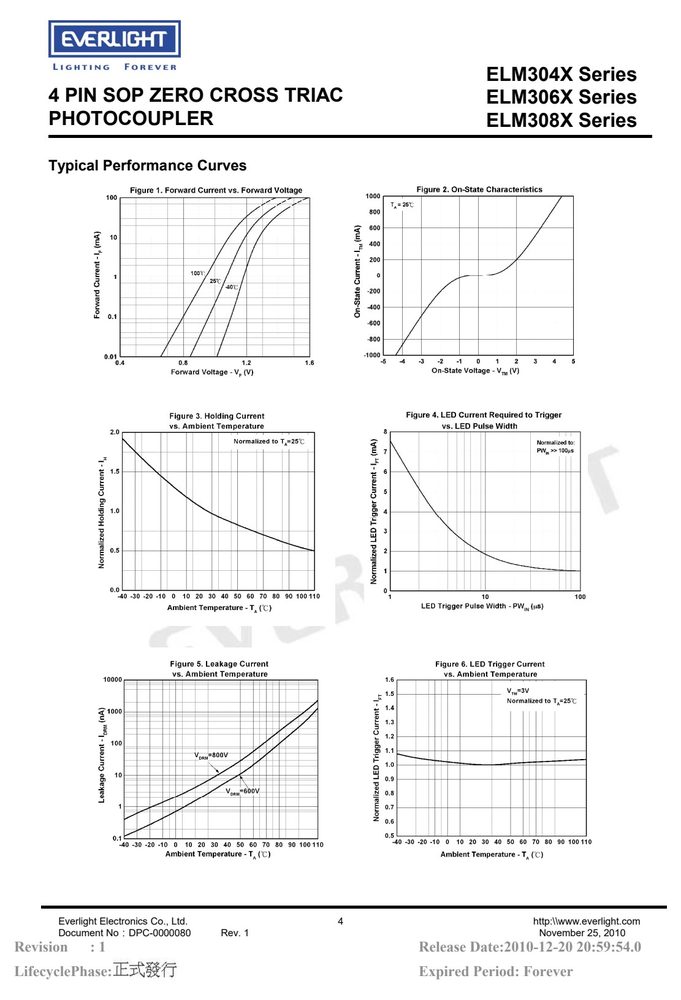

特性曲线（Typical Performance Curves）

订货信息与供货形式

M3063	denotes	器件	型号
Device	Marking
M3063	denotes	Device	Number
PHOTOCOUPLER			ELM308X Series
Option	TA	Option	TB

应用领域 Applications

 Solenoid/valve controls Light controls Static power switch AC motor drivers E.M. contactors Temperature controls AC Motor starters Solid state relaysELM304X SeriesPHOTOCOUPLER ELM308X Series
